Hst. 6 LOGIC-DROP (Elektronische beschermingsinrichting van de elektrische pomp)
modellen MULTIMAX 4 -5S LOGIC-DROP
De elektrische pompen multimax 4s logic drop – multimax 5s logic drop zijn voorzien van de ingebouwde
inrichting LOGIC DROP.
LOGIC DROP is een elektronische inrichting die de elektrische pomp tegen drooglopen en/of tegen een te hoge
stroomopname beschermt.

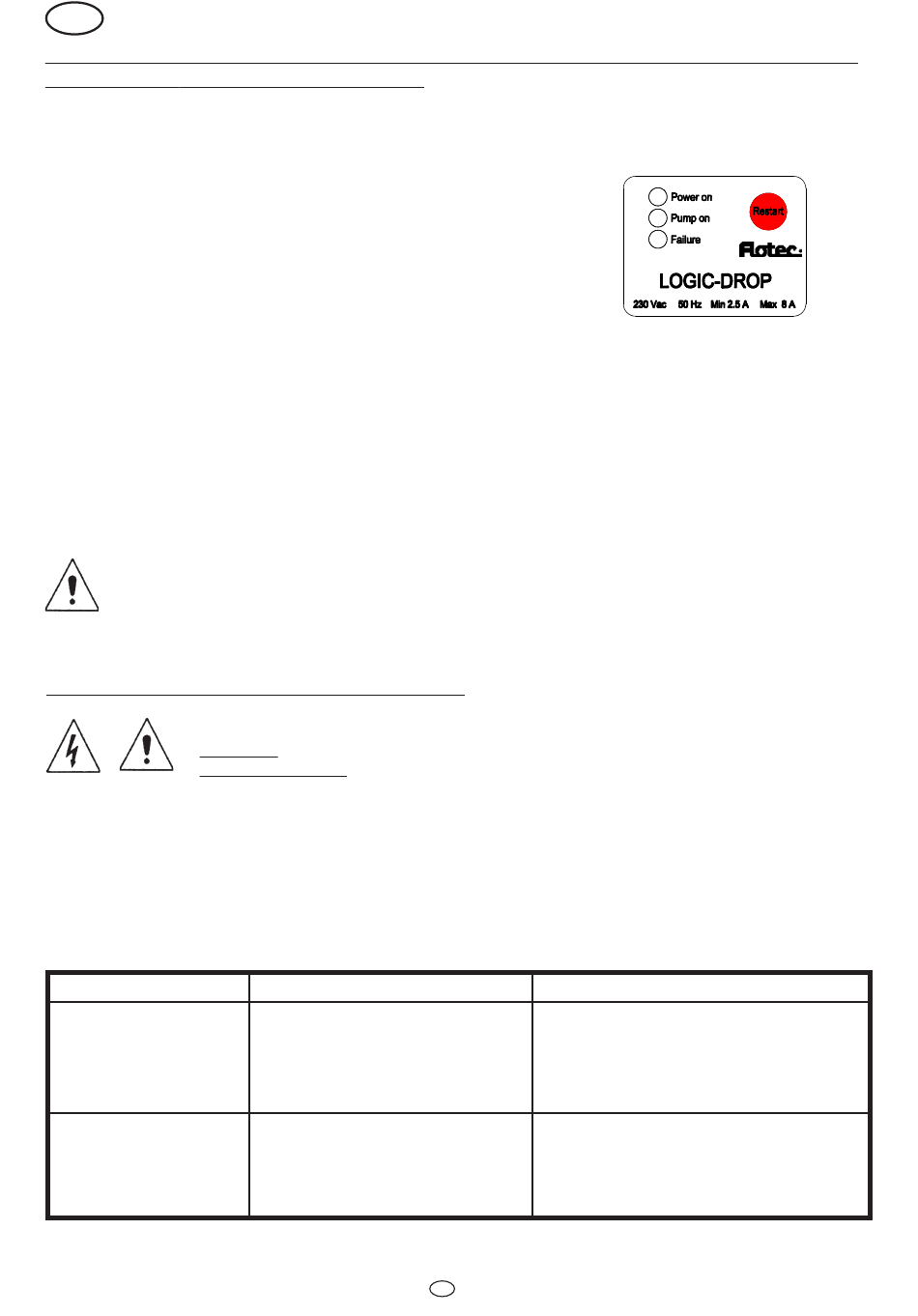

Bedieningspaneel (afb. A)
Groene led aan 'Power on' De pomp staat onder spanning
Gele led aan 'Pump-om' De pomp werkt
Knipperende rode led 'Failure' Geen water
Rode knop 'Restart' Reset na storing
Rode, vast brandende led 'Failure': te hoge stroomopname
Werking:
De LOGIC-DROP controleert de elektrische parameters van de elektrische pomp en meet het verschil tussen de
ingestelde waarden en de waarden die gegenereerd worden door een gebrek aan water en/of een te hoge stroomopname.
Bij een storing stopt LOGIC DROP de motor en signaleert met de rode knipperende of vast brandende led
'FAILURE.
Overstroombeveiliging
Bij overstroom stopt de pomp. Na afkoeling start de motor weer automatisch. (Zie 'opsporen van storingen', punt 3,
voor oorzaken en oplossingen).
Herstel van de werking
GEVAAR
Druk op de toets RESTART om de normale werking van het apparaat en van de installatie te hervatten.
Bij een onderbreking van de stroomtoevoer wordt deze bij terugkeer van de stroom automatisch hersteld.

Hfd.stk. 7 Onderhoud en schadeonderzoek

GEVAAR
Risico voor
electrische schokken
In normale omstandigheden hebben de electrische pompen van de serie FLOTEC MULTIMAX geen enkel onderhoud
nodig. Om mogelijke storingen te voorkomen raadt men aan om regelmatig de geleverde druk en de stroomopname te
controleren. Een afname van de druk is een teken van slijtage van de electrische pomp. Zand en andere bijtende
materialen in de vloeistof in de uitgaande leiding veroorzaakt een snelle slijtage en een vermindering van de prestaties.
In dit geval wordt aangeraden een filter te installeren. Een verhoging van de stroomopname is een teken van
abnormale mechanische in de pomp en/of in de motor.
In het geval dat de electrische pomp voor een lange periode ongebruikt moet blijven (bijvoorbeeld een heel jaar), raadt
men aan hem helemaal te legen (door het openen van de loosdop, zie fig. 1 n. 10), de pomp te spoelen met schoon
water en op te bergen op een droge plaats en veilig voor de vorst.
PROBLEEM
1) DE POMP POMPT GEEN
WATER, DE MOTOR DRAAIT
NIET
2) DE POMP STOPT NA EEN
TIJD DOOR INGRIJPEN VAN
DE THERMISCHE
MOTORBESCHERMER
Indien men dit alles heeft uitgevoerd en de storing is nog niet verholpen, dan moet men zich te wenden tot de
klantendienst.
28
Neem de oorzaken van de storing weg (hst. 7)
Voor iedere onderhoudsingreep moet de verbinding met het net
worden onderbroken.
MOGELIJKE OORZAAK
1) Gebrek aan elektrische energie.
2) Condensator kapot.
3) As geblokkeerd.
4) LOGIC-DROP heeft ingegrepen.
1) Elektrische voeding niet volgens de
gegevens van het typeplaatje.
2) Een vast deeltje heeft het
pomprad geblokkeerd.
3) LOGIC-DROP heeft ingegrepen
1) Controleer of er spanning is en of de steker
er goed ingestoken is.
2) Neem contact op met de klanten
servicedienst.
3) De oorzaak nagaan en de pomp vrijmaken.
4) Zie hfd.stk. 6.
1) De spanning op de geleiders van de
voedingskabel controleren.
2) Neem contact op met de klanten
servicedienst.
3) Zie hfd.stk. 6.
4
NL
(afb.A)
REMEDIE
