Caractéristiques conseillées
Type de débouché sur le toit
Zone de débouché sur le toit
Obstacle de voisinage
Isolation de la cheminée
Matériaux pour la cheminée
Ventilation basse de la chaufferie
Ventilation haute de la chaufferie
192863 – G (12/15)
• Débouché de cheminée dégagé
N.B. : une plaque de protection horizontale permet en cas de vent d'augmenter le tirage de la cheminée, mais en
l'absence de vent, elle constitue une perte de charge. Dans tous les cas, la section de chaque ouverture latérale
doit être équivalente à la section de la cheminée.

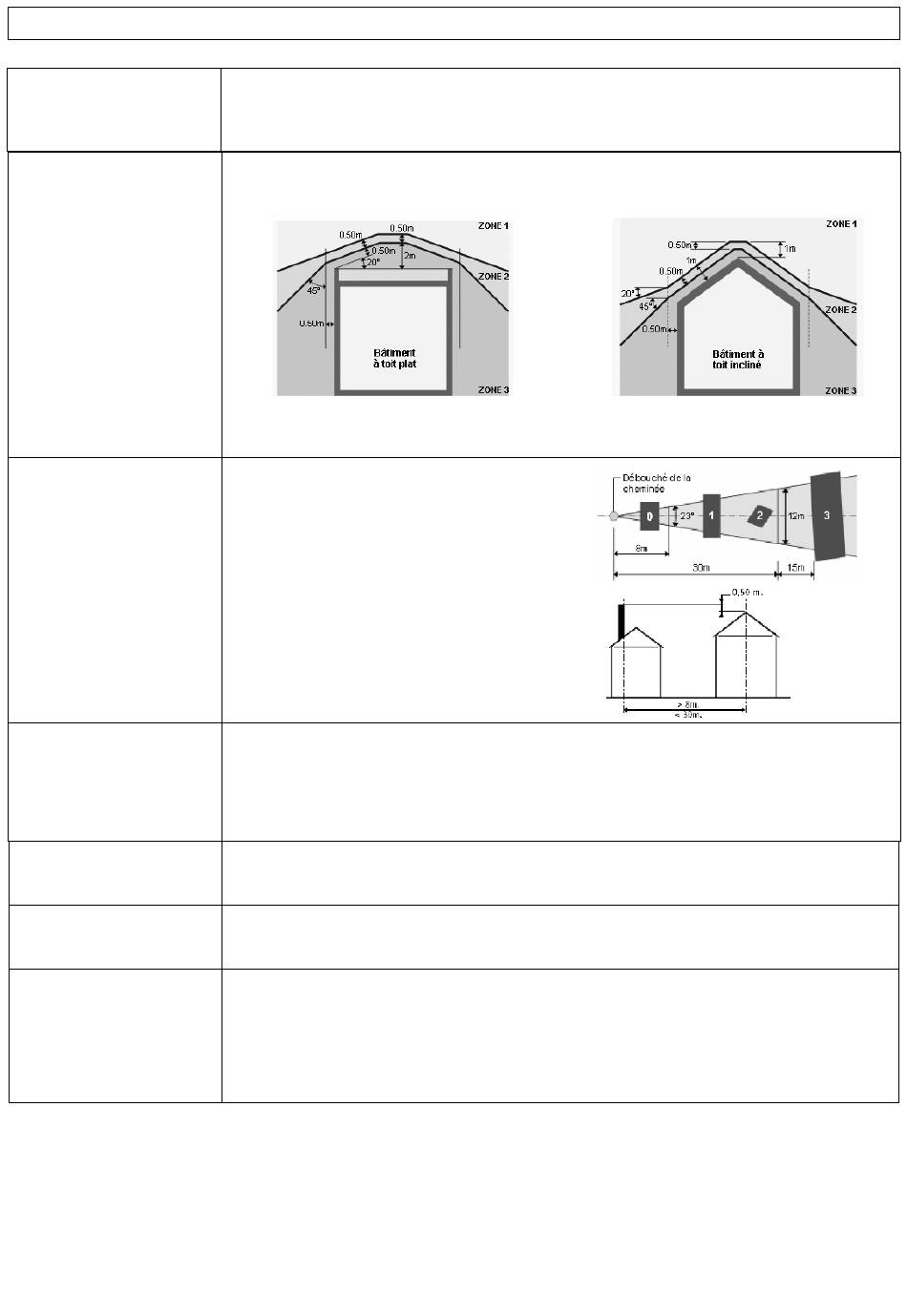

• Les 2 schémas ci-dessous reprennent les 2 catégories de toits possibles :
Schéma 1 : Toit plat ou à inclinaison inférieure à 20°
Schéma 2 : Toit à inclinaison supérieure à 20°
• Zone 1 = Tous les débouchés sont autorisés
• Zone 2 = Seuls sont autorisés les débouchés dont la souche est surmontée d'un aspirateur statique
• Zone 3 = Aucun débouché autorisé
• Constitue un obstacle, tout édifice situé :
- A moins de 8 m.
- De 8 m. jusqu'à 30 m. s'il est plus haut que la
cheminée et qu'il balaye depuis la cheminée un
angle supérieur à 23°.
Dans le schéma ci-contre :
- 0 est un obstacle.
- 1 est un obstacle s'il est plus haut que la cheminée.
- 2 (moins de 23°) et 3 (situé à plus de 30m) ne sont
pas des obstacles.
• Isolation sur toute la longueur du circuit des gaz de combustion (de la chaudière au débouché de cheminée).
• Épaisseur minimum d'isolant équivalent à 2 cm de laine minérale.
• Isolant pouvant résister à des températures de 350°C (en cas de dérèglement de la chaudière).
• Isolants imputrescibles ne pouvant se tasser (pas d'isolants en vrac).
• Matériau et isolation thermique utilisés, adaptés à la nature et à la température des produits de combustion du
combustible utilisé (température maximale de 50°C à la surface externe du conduit).
• Système possédant un avis technique.
• L'écart, dit "écart au feu", doit être de 16 cm. entre la paroi intérieure du conduit et le parement de bois le plus
rapproché, et de 7 cm. dans le cas de bois d'huisserie, de bâti, de dormant ou de décoration.
• Placée au maximum au ¼ de la hauteur du local.
• Section d'ouverture = 4 dm² minimum de passage d'air effectif.
• Ouverture donnant directement sur l'extérieur ou sur un local ayant la ventilation appropriée.
• Placée à la partie haute du local du coté opposé à la ventilation basse.
• Section de la ventilation haute en dm² égale à 1/10e de la surface de la chaufferie (en m
dm , de passage d'air effectif.
²
Exemple :
- Chaufferie 10 m² S. = 10/10 = 1 → 2 dm²
- Chaufferie 30 m² S. = 30/10 = 3 → 3 dm²
• En cas de sortie en toiture, son débouché doit rester au moins 1,50 m sous le débouché de la cheminée.
) avec un minimum de 2
²
