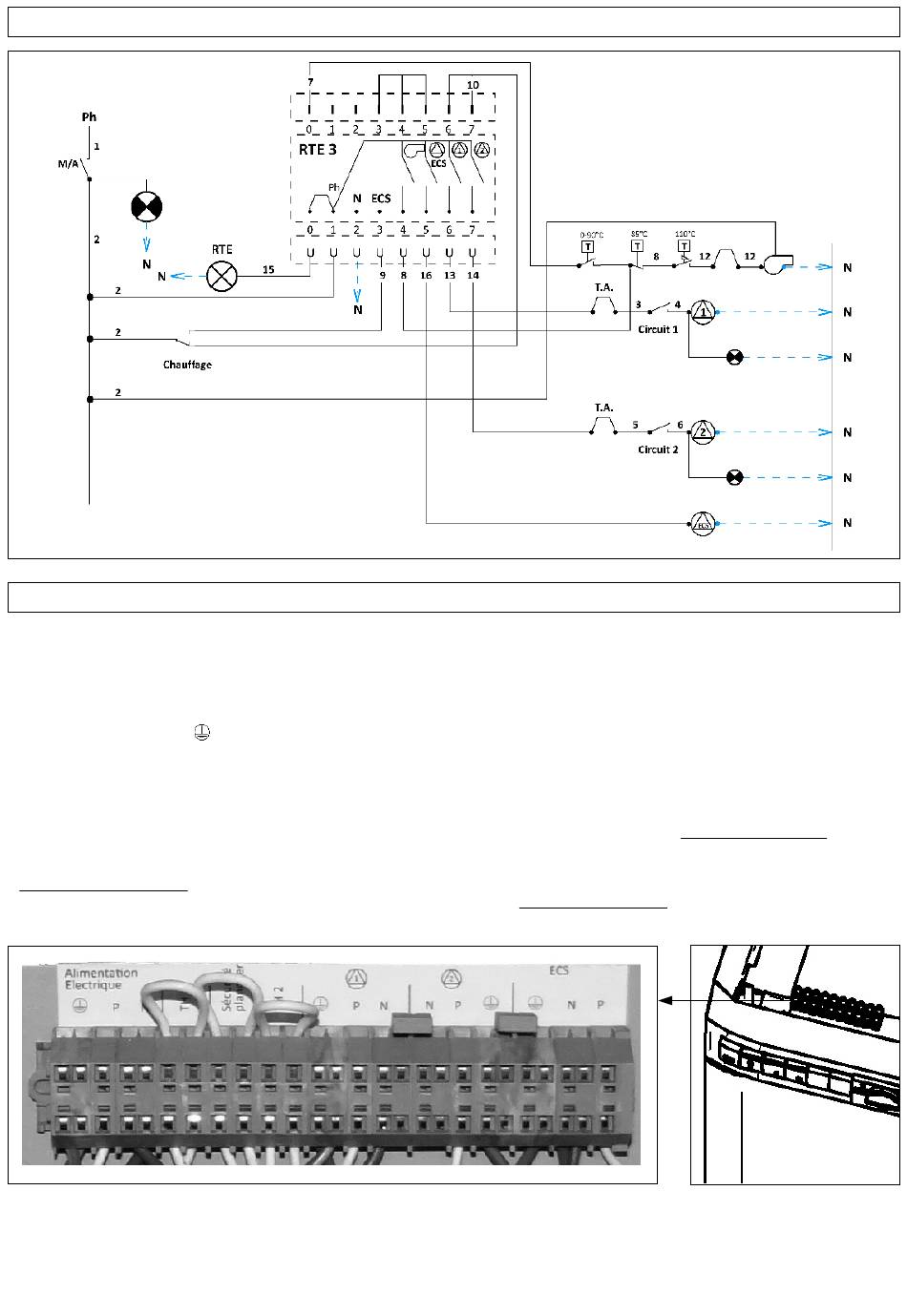

Schéma électrique de principe
Alimentation électrique principale
Pour accéder aux borniers de raccordement :
- Retirer le capot de la chaudière (desserrer vis à l'arrière, puis pousser le capot vers le fond sans rentrer en butée et soulever) ainsi que le couvercle de
protection de la carte bois.
Le bornier se trouve à l'arrière de la chaudière sur la gauche.
Effectuer l'alimentation 230 v. 50Hz + terre à l'aide d'un câble passé par l'ouverture arrière haute de la chaudière, raccordé au borniers vert/bleu/gris, en
respectant bien les positions " N P " indiquées.
N.B. : La borne doit impérativement être reliée à la terre.
Le fil Neutre sera exclusivement raccordé à la borne N.
Thermostat d'ambiance :
Le thermostat d'ambiance à action sur le circulateur circuit chauffage, se raccorde sur le bornier (voir ci-dessous), après avoir retiré le pont (TH1 pour
le circulateur circuit n°1, TH2 pour le circulateur circuit n°2).
Sécurité plancher chauffant :
La sécurité plancher chauffant (non fournit) se raccorde sur le bornier (voir ci-dessous), après avoir retiré le pont.
