Axis Q60 Serie Guide D'installation page 62

3–6
Konfigurier-
bar (Ein- oder
Ausgang)
3.3 V max 250 mA

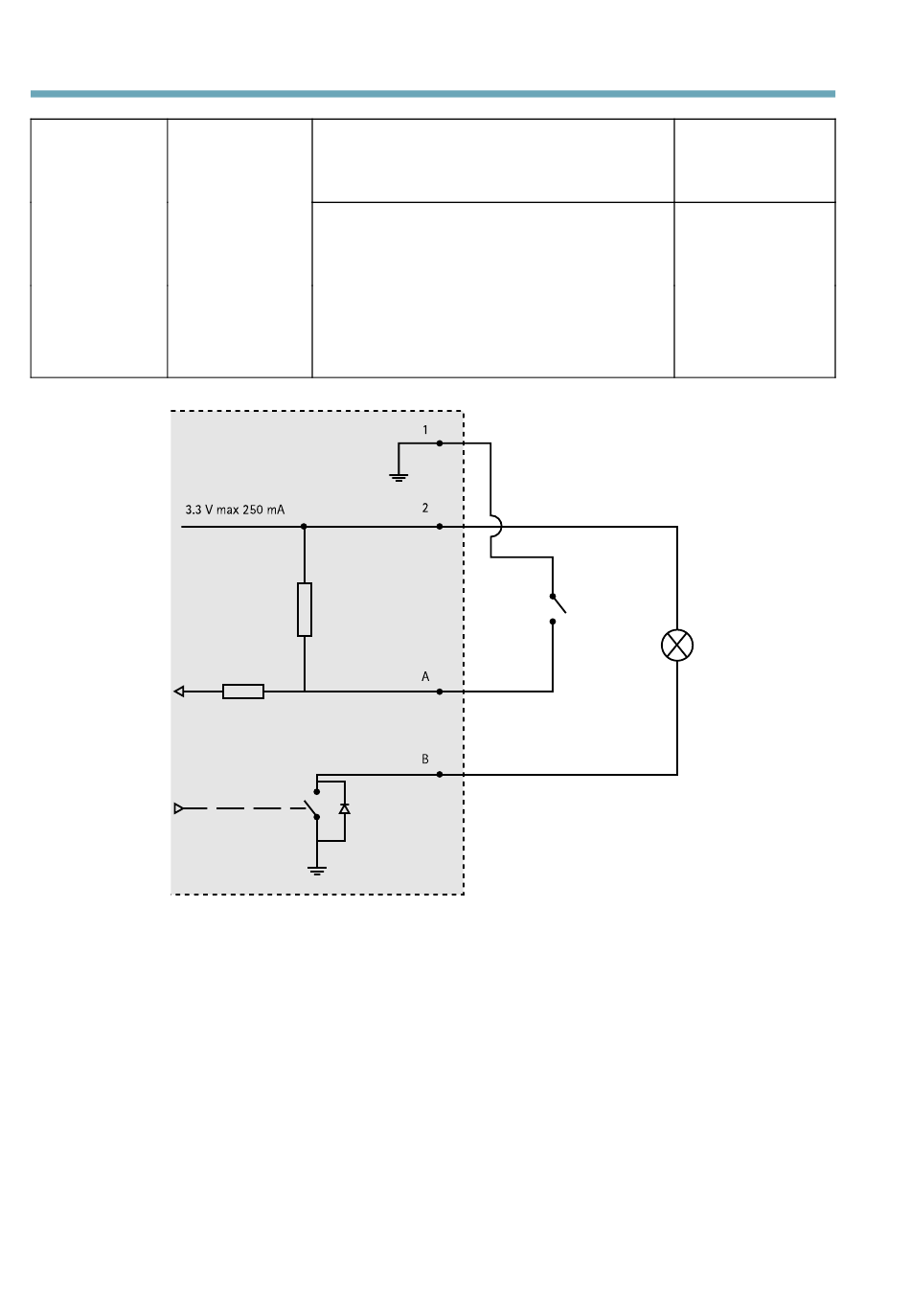

Anschlussschaltbild
A
E/A als Eingang konfiguriert
B
E/A als Ausgang konfiguriert
Digitaleingang – zum Aktivieren mit
dem Massekontakt verbinden; zum
Deaktivieren nicht anschließen.
Digitalausgang – bei Aktivierung interne
Verbindung mit Masse; wenn deaktiviert:
frei (nicht verbunden). Zum Schutz
vor Spannungsspitzen muss bei der
Kombination mit einem externen Relais
eine Diode parallel zur Last geschaltet
werden.
1
2
A
B
62
AXIS Q60 Series
0 bis +40 V DC
Max.
Stromstärke:
100 mA
Max. Spannung:
+40 V DC
