c
:
ontenu
1 - anneau de harnais
1 - collier de fixation de harnais
1 - boulon 5x18 mm

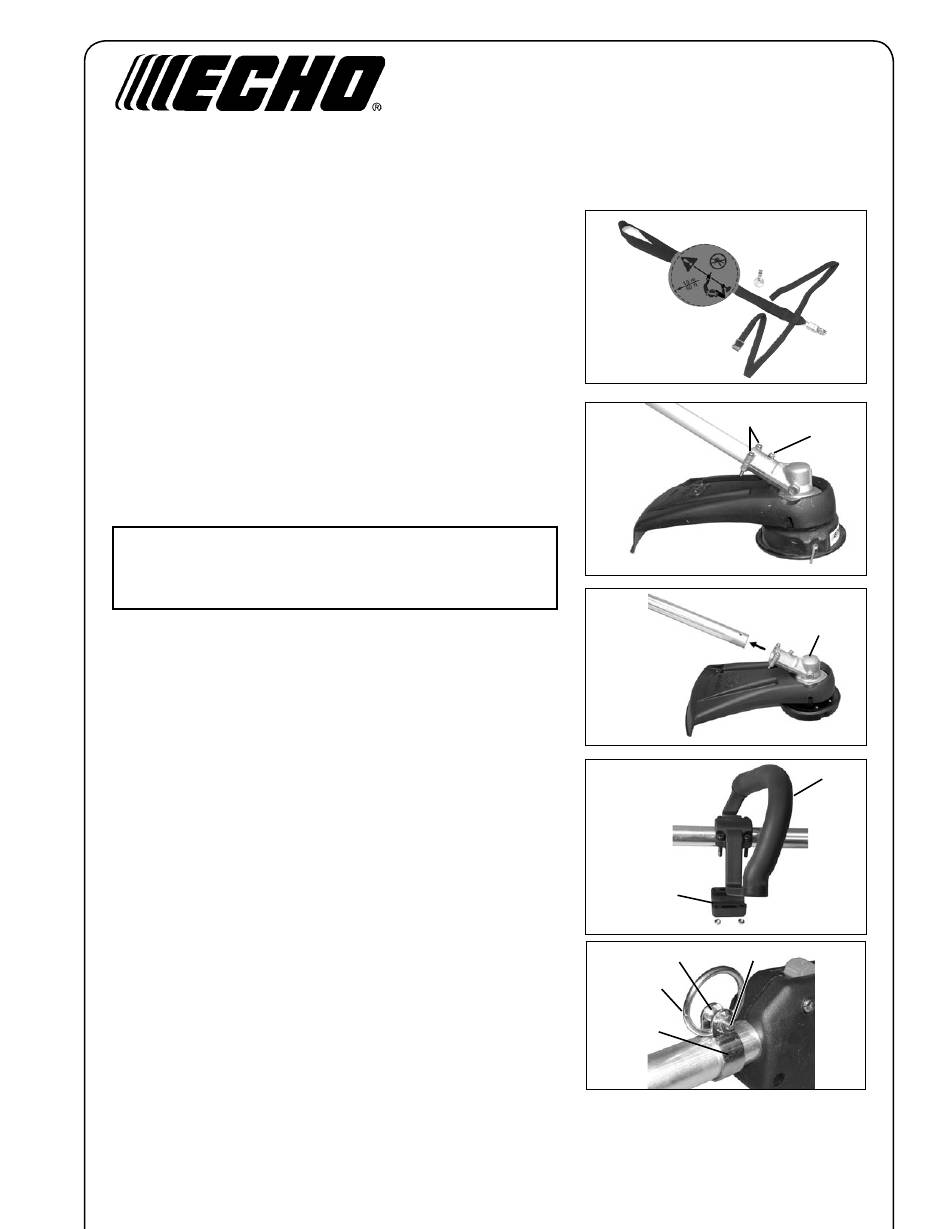

Mise en Place de la Boucle de Harnais
Outils nécessaires : tournevis, clé à molette de 8 mm x 10 mm
Pièces nécessaires: kit de harnais d'épaule
1. Retirer le carter et la boîte d'engrenage ensemble.
a.
Desserrer les deux (2) boulons (A) rattachant la boîte
d'engrenage à l'arbre moteur.
b.
Retirer la vis de repérage (B) située en haut de la boîte
d'engrenage.
c.
Retirer le carter et la boîte d'engrenage (C) ensemble
de l'arbre moteur.
IMPORTANT
Eviter que le câble d'entraînement flexible ne glisse de l'arbre mo-
teur. Si cela se produit, nettoyer le câble et le relubrifier avec
une graisse au lithium avant de le remonter.
2. Retirer la poignée avant.
a.
Retirer les vis et ainsi que le support (D) de la poignée.
b.
Retirer la poignée avant (E).
3. Mettre la boucle de harnais en place.
a.
Ouvrir légèrement la boucle (F) et la faire glisser sur l'arbre.
b.
Installer la anneau de harnais (G), la entretoise (H), et la
boulon (I). NE PAS serrer maintenant.
Installez la barre de traitement
1. Positionnez la poignée (E) pour une utilisation confortable et serrez
les vis.
SUP22200648
i
nStructionS d
Kit de harnaiS d
1 - entretoise
1 - harnais d'épaule
'
inStallation
'
épaule
.
99944200200
réf
D
H
G
F
A
B
C
E
I
99922200648
