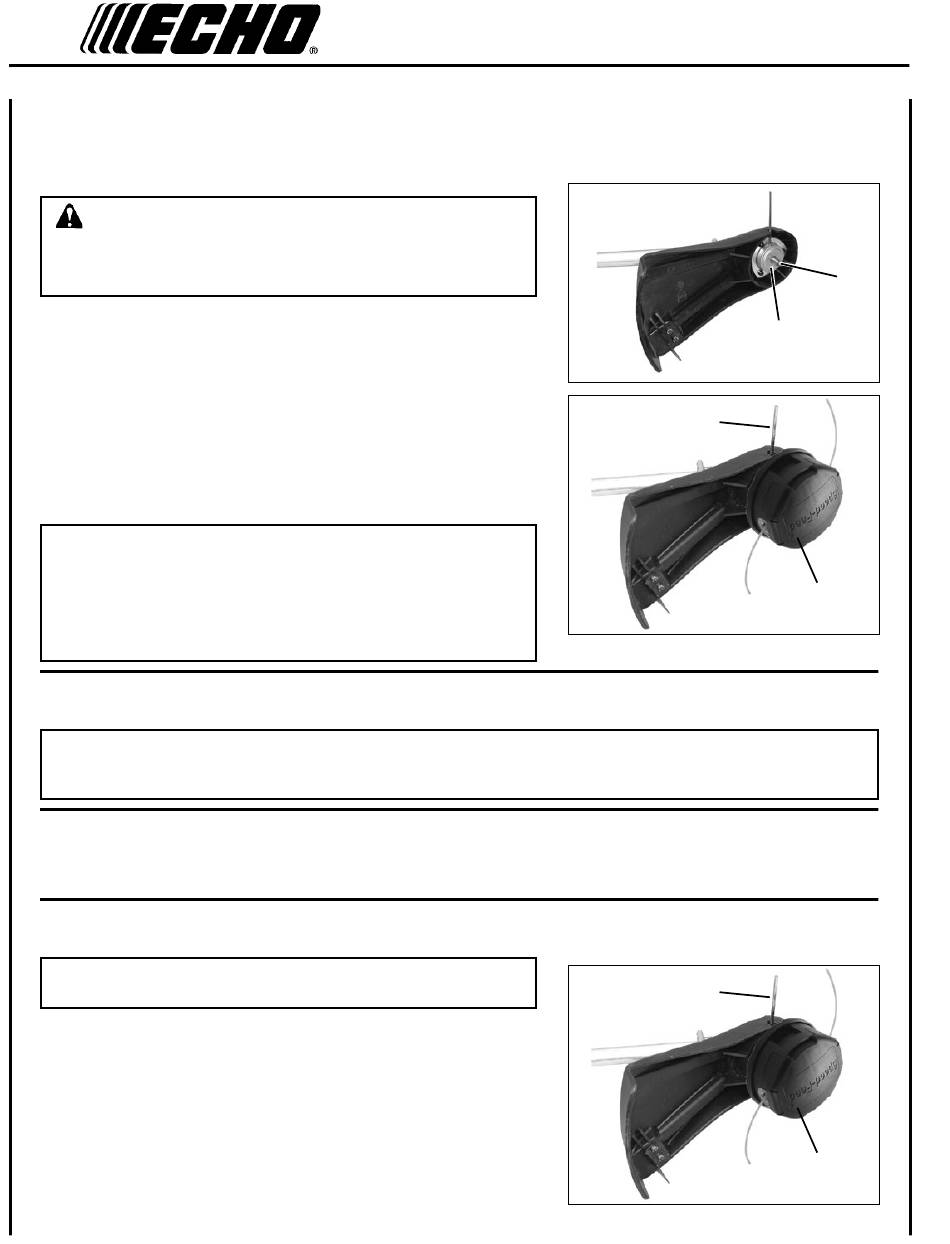

InstallatIon de la tête de coupe à lIgne nylon
Outils nécessaires :
Pièces nécessaires : Tête de coupe à ligne nylon
ATTENTION
Porter des gants pour éviter les blessures :
• Le couteau de ligne est tranchant.
• Le boîtier de transmission et son voisinage peuvent être brûlants.
1. S'assurer que la plaque adaptatrice (C) reste sur l'arbre de PDF.
2. Aligner le trou de blocage de la plaque supérieure sur l'encoche du
bord du carter d'engrenages et insérer l'outil de blocage (D) de la
tête de coupe.
3. Visser la tête de coupe (E) sur l'arbre en la tournant dans le sens
antihoraire jusqu'à ce qu'elle soit bien serrée contre la plaque
adaptatrice (C).
4. Retirer l'outil de blocage (D).
IMPORTANT
N'utiliser les têtes de coupe semi-automatiques à ligne ny-
lon qu'avec un pare-débris en plastique à couteau de ligne.
L'utilisation d'une tête de coupe à ligne nylon avec un pare-débris
métallique peut endommager le taille-bordures si la longueur de
ligne est excessive

pour advancer la lIgne de coupe

REMARQUE
La ligne de coupe avance lorsque la tête du taille-herbe est tapée contre le sol pendant qu'elle tourne à la vitesse de
fonctionnement normale.

remplacement de la lIgne de coupe en nylon

Voir la section d'entretien pour le remplacement de la ligne de coupe en nylon.
déplacement de la tête de coupe à lIgne nylon
REMARQUE
Ne pas démonter la tête à ligne nylon.
1. Aligner le trou de blocage de la plaque supérieure sur l'encoche du
bord du carter d'engrenages et insérer l'outil de blocage (D) de la
tête de coupe.
2. Enlevez la tête de coupe (E) sur l'arbre en la tournant dans le sens
antihoraire jusqu'à la tête est éteinte complètement l'arbre de PDF.
3. Retirer l'outil de blocage (D).
Outil de blocage de tête
A
C
D
E
D
E
