PR electronics 4225 Manuel De Produit page 16

Sorties relais
Fonctions des relais . . . . . . . . . . . . . . . . . . . . . . Consigne, fenêtre, erreur de capteur, verrouillage, power et off
Hystérésis . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0...100%
Délai ON / OFF . . . . . . . . . . . . . . . . . . . . . . . . . 0...3600 s
Délai ON . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0...9999 s
Détection de rupture capteur NAMUR . . . . . . . . . . . Ouverture / fermeture / maintien
Tension max. . . . . . . . . . . . . . . . . . . . . . . . . . . 250 Vca / Vcc
Courant ca max. . . . . . . . . . . . . . . . . . . . . . . . . 2 A
Puissance ca max. . . . . . . . . . . . . . . . . . . . . . . . 500 VA
Courant cc max., charge résistive :
@ U ≤ 30 Vcc. . . . . . . . . . . . . . . . . . . . . . . 2 Acc
relais
@ U >30 Vcc . . . . . . . . . . . . . . . . . . . . . . . [1380 x U
relais

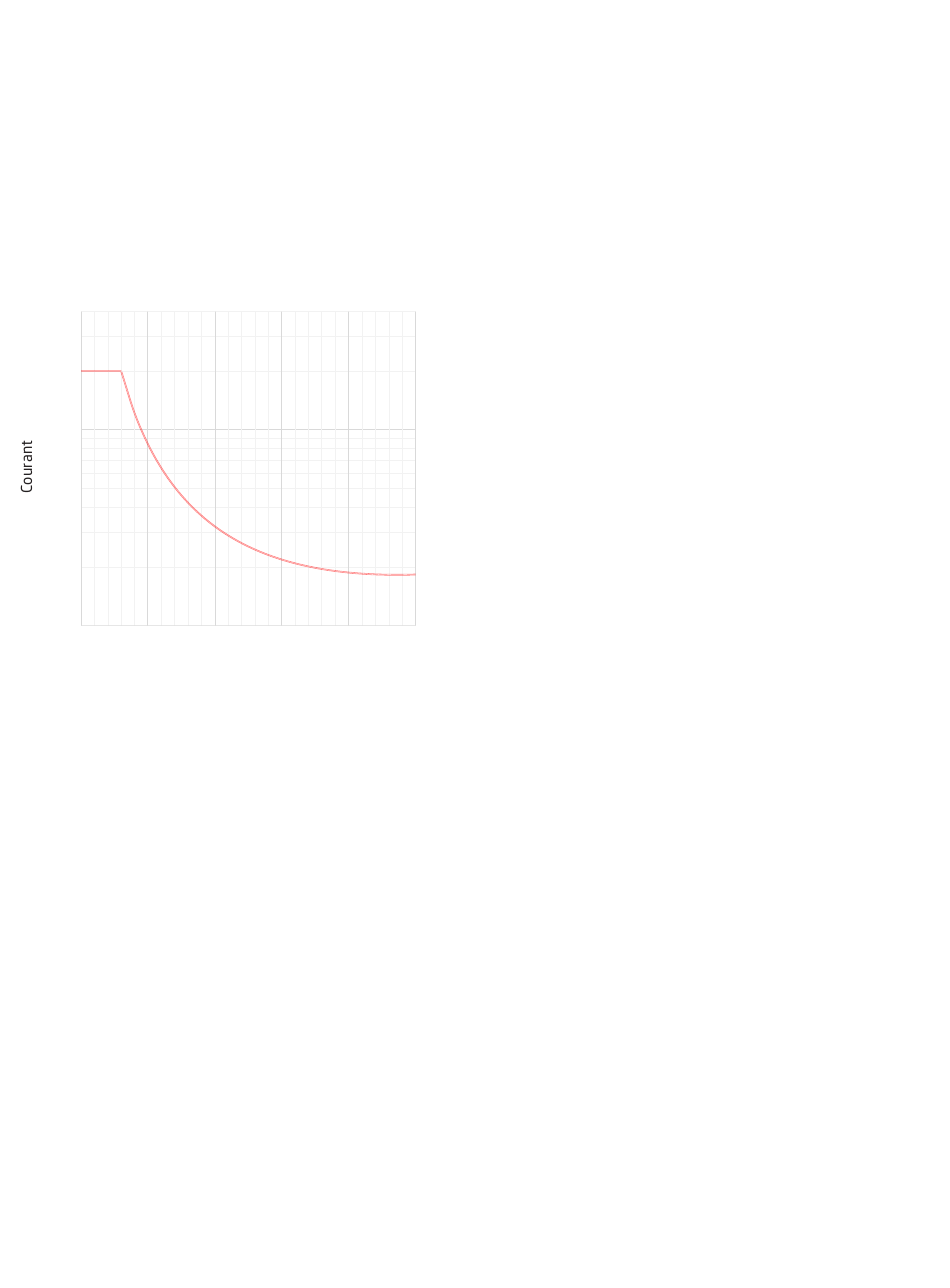

Représentation graphique de [1380 x U
3,00 A
2,00 A
1,00 A
1,00 A
0,80 A
0,60 A
0,40 A
0,20 A
0,10 A
0,10 A
0 V 50 V 100 V
0 V 50 V
Sortie de fréquence
Gamme de fréquences . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,001 Hz...100 kHz
Cycle utile f ≤ 500 Hz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . < 90%
Durée d'impulsion programmable (f ≤ 500 Hz) . . . . . . . . . . . . . . . . . . 1...1000 ms
Durée d'impulsion > 500 Hz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Fixe 50%
Sortie PNP
**I max. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30 mA
source
V . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24 Vcc ± 10%
sortie
C . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 nF
sortie
R typ. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30 Ω
sortie
Sortie NPN
I max. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 130 mA
sink
I max. crête . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 500 mA
sink
Chute de tension 130 mA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . < 1,5 Vcc
Tension externe (borne 24) max. . . . . . . . . . . . . . . . . . . . . . . . . . . 30 Vcc
C . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 nF
sortie
R typ. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 Ω
sortie
Sortie push-pull
Tension . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5...24 Vcc
16
-2
U Relais
x 1,0085
Relais
150 V 200 V
100 V 150 V 200 V
U
U
relais
RELAY
-2 U Relais
x 1,0085
Relais
] :
250 V
250 V
4225V100-FR
] ADC
