ONTAGE SUR TOITURE
C
ROCHETS DE TOIT SUR CHEVRONS

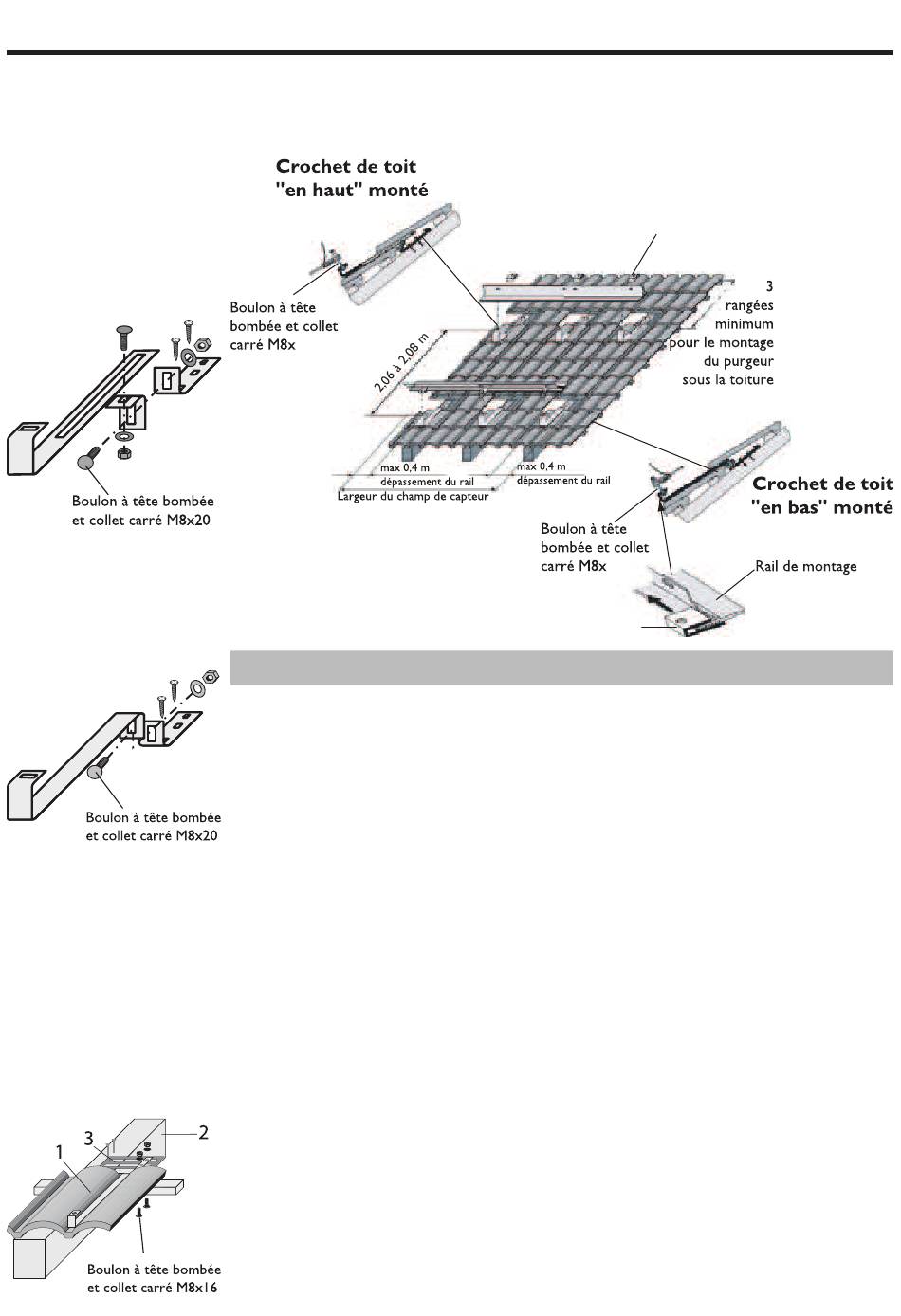

Montage des crochets de toits sur chevrons (exemple pour 2 capteurs)
Crochet de toit « en
haut »
Crochet de toit « en
bas »
Fixation des chevrons
avec rails d'égalisation
25
Attention : Répartir uniformément les crochets le long des rails de fixations.
1- Monter le crochet de toit « en bas », conformément au schéma et visser sur le
chevron à l'aide des vis â bois 6x60 (2 par crochet).
2- Monter le crochet de toit « en haut », conformément au schéma: régler l'écart
entre les deux crochets, conformément au schéma (2,06m à 2,08m), fixer avec
des boulons à tête bombée et collet carré M8x20 et fixer au chevron avec des
vis à bois 6x60.
3- Ajuster la hauteur de l'étrier de fixation des crochets et la bloquer avec des
boulons à tête bombée et collet carré M8x20.
4- Fixer les rails de montage avec des boulons à tête bombée et collet carré
M8x16 conformément au schéma.
5- Recouvrir avec les tuiles la zone des crochets de toit (ces zones seront diffici-
lement accessibles, capteurs posés).
-
Si le creux d'une tuile ne se trouve pas sur un chevron, les rails de rattrapage
fournis (3) sont fixés sur le chevron (2) et les crochets de toit (I) sont fixés aux
rails de rattrapage en face du creux de tuile (voir schéma ci-contre).
- Visser les rails d'égalisation (3) sur le chevron (2) à l'aide des vis à bois 6x60.
- Insérer le boulon à tête bombée et collet carré M8x16 à travers le rail de rat-
trapage à partir du dessous.
- Placer les crochets de toit et visser à fond avec les écrous hexagonaux.
(
OU PANNES
25
Borne de fixation
10
)
Borne de fixation
