M
ONTAGE SUR TOITURE
C
ROCHETS DE TOIT SUR LITEAUX
Crochet de
Crochet de
toit "en haut"
toit "en bas"
avec étrier de
avec étrier de
fixation
Positionnement du
champ de capteurs
pour un montage sur
toiture
Dimensions indicati-
ves pour déterminer
la largeur du champ
de capteurs.

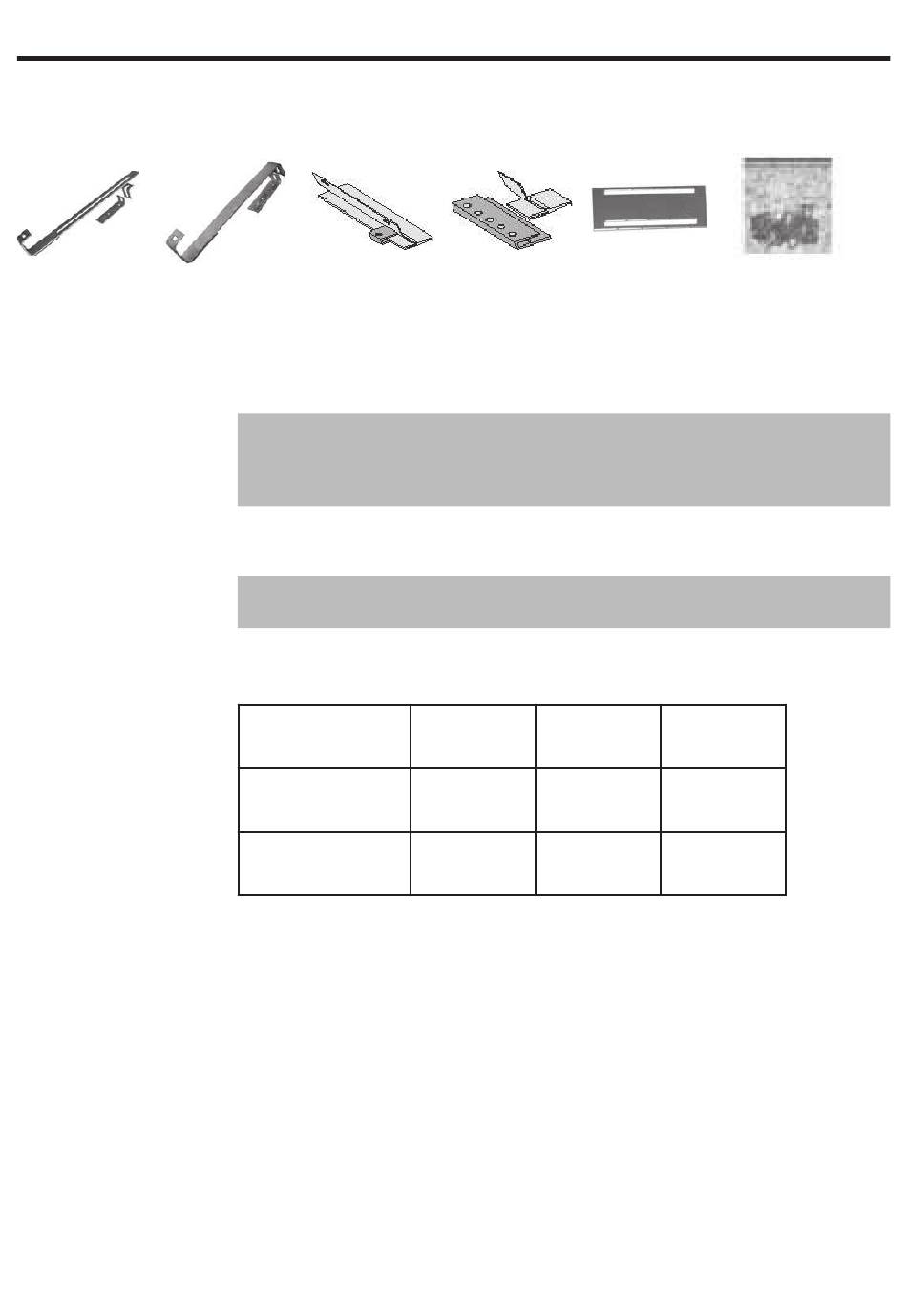

Éléments de fixation livrés (en nombre correspondant) :
Rail de
montage avec
borne de fixa-
fixation
tion
Attention :Tous les crochets de toit fournis doivent être uniformément dispo-
sés sur la largeur du champ de capteur afin de répartir les charges qui survien-
dront. Positionner les crochets de toit le plus près possible des chevrons ou pan-
nes.
Attention : L'espace nécessaire pour le montage des raccords de tubes n'a pas
été pris en compte.
Nombre de capteurs
Largeur (en m)
Hauteur (en m)
Rails de
Borne de jonc-
rattrapage
tion avec rac-
(si nécessaire)
cord (si néces-
saire pour 3
ou 4 capteurs)
2
3
2,23
3,36
2,10
2,10
8
Sachet
contenant vis,
écrous, tiges
filetées, ....
4
4,49
2,10
