6. Protezione a secco
La pompa è dotata di serie di protezione contro
il funzionamento a secco. A tal fine sono pre-
senti 2 punti del sensore sul lato della custodia.
Se questi punti sono sott'acqua, la pompa funzi-
ona. Se un punto fuoriesce dall'acqua, la pompa
non funziona.
7. Cura e manutenzione
Fare riferimento alle istruzioni contenute nel vano batterie per istruzioni su come
prendersi cura e mantenere il vano batterie.
Nota: Prima di eseguire qualsiasi intervento sulla pompa, spegnere l'impianto o
scollegare il collegamento a spina tra pompa e modulo solare.
Per mantenere le prestazioni della pompa, questa deve essere occasionalmente
lavata con acqua calda, a seconda della contaminazione dell'acqua. Aprire la
custodia come segue:
Nota: Non usare forza durante lo smontaggio e il montaggio della pompa. Le
parti sono molto sottili e possono facilmente rompersi.
1. Scollegare la spina della pompa.

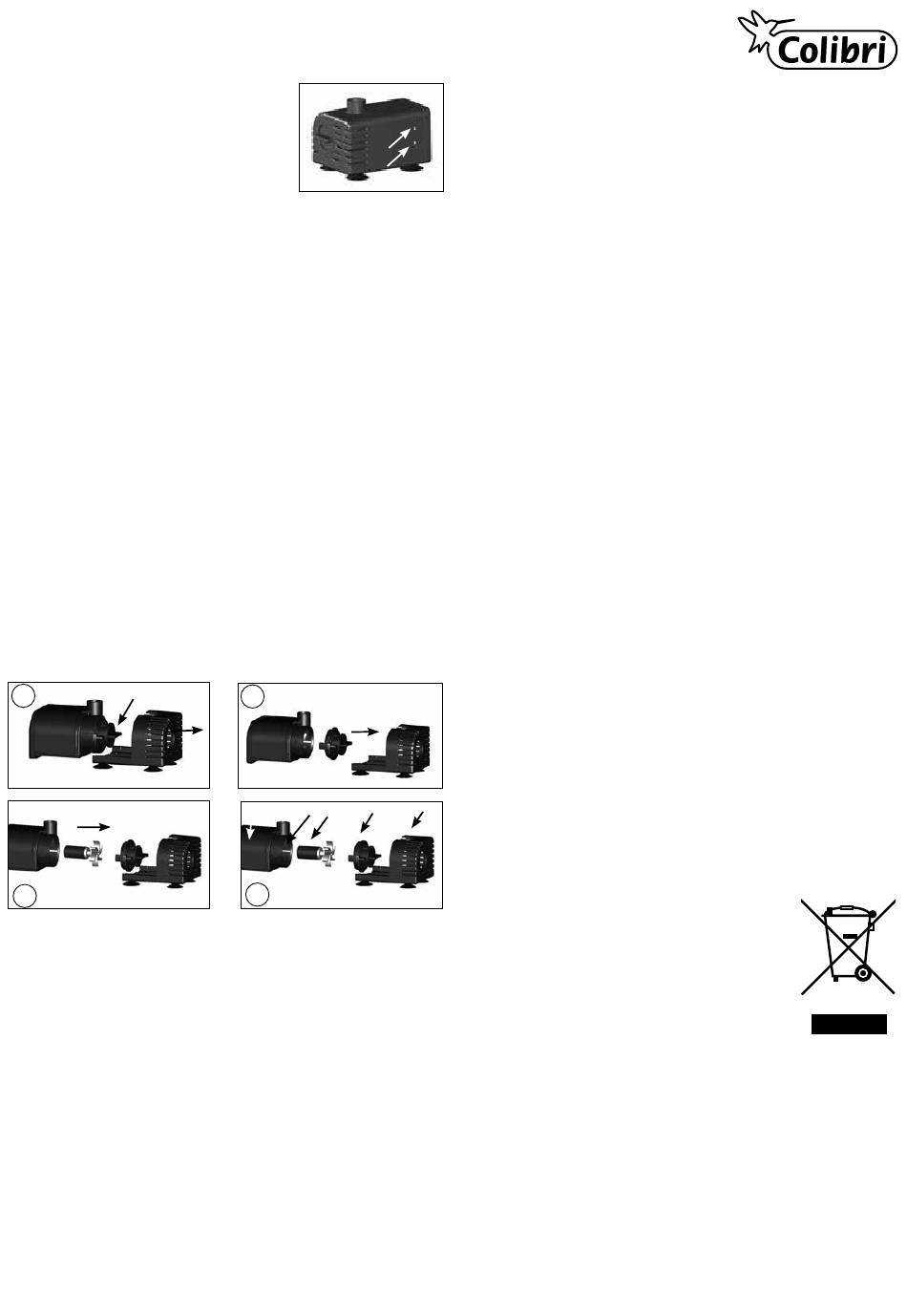

2. Estrarre con cautela il coperchio anteriore della pompa come una slitta (figu-
ra 1).
3. Girare il coperchio anteriore della pompa di circa 45° in senso orario (Fig. 1) e
tirare con cautela il coperchio in avanti (Fig. 2). Prestare attenzione all'albero
in plastica e alla guarnizione.
4. Estrarre delicatamente la girante dalla pompa (se necessario, utilizzare un
paio di pinze). (figura 3).
5. Pulire accuratamente tutte le parti con acqua calda.
6. Inserire con cautela l'albero con la girante nel foro della pompa. Assicurarsi
che l'albero sia fissato saldamente.
7. Posizionare con cautela il coperchio sulla pompa. Assicurarsi che la guarnizio-
ne sia inserita correttamente.
8. Girare il coperchio anteriore nella sua posizione originale ruotandolo di 45°
in senso antiorario.
9. Ora spingere la parte inferiore della pompa completamente verso il corpo
pompa.
La pompa è ora di nuovo operativa.
1 girare 45°
3
8. Anomalie
La pompa solare non funziona:
• Vano batteria acceso?
• Pompa non sott'acqua (protezione contro il funzionamento a secco, vedere
istruzioni della pompa)
• Dopo un lungo svernamento, la batteria deve essere caricata attraverso il modulo
solare. La batteria deve essere sostituita circa ogni 2 - 3 anni.
• La batteria è scarica. Attendere l'esposizione al sole, se necessario spegnere la
batteria per un giorno e lasciarla ricaricare.
• Pompa bloccata. Pulizia secondo le istruzioni della pompa!
• Controllare il collegamento a spina del cavo.
9.Ibernazione
La pompa e il vano batterie devono essere svernati in un luogo caldo durante il
gelo. Prima di procedere, pulire la pompa con acqua tiepida come descritto nel
manuale della pompa. Spegnere il vano batteria (posizione „OFF"). Se possibile,
svernare il vano batterie con la batteria carica.
punti del sensore
2
3 4+5
interno 1 2
4
10. Specifiche tecniche
Impianto pompa solare Ascona LED
Tensione di sistema:
Modulo solare
Tipo di cella:
Numero di celle:
Potenza nominale:
Tensione nominale:
Tensione a circuito aperto:
Corrente nominale:
Corrente di cortocircuito:
Grado di protezione:
Campo di temperatura:
Pompa acqua:
Tensione di funzionamento:
Assorbimento di corrente (a 6 VDC):
Max. Testa (a 6 VDC):
Portata (a 6 VDC):
Grado di protezione:
Campo di temperatura di funzionamento:
Funzionamento a secco: protezione contro il funzionamento a secco
Vano batteria:
Massima durata di funzionamento della pompa con batteria piena: 4 ore.
Tensione della batteria:
Capacità della batteria:
Protezione di sovraccarico:
Protezione di scarico profondo:
Soglia di tensione per riavvio:
Tensione di uscita:
Massimo corrente di carico (uscita):
Massima potenza del modulo collegabile (ingresso):
Grado di protezione:
11. Informazioni di sicurezza:
PERICOLO per i bambini! Tenere i bambini lontano dalle piccole parti ingeribili (tubo
di risonanza e sprinkler) e dal materiale di imballaggio. C'è pericolo di soffocamento!
AVVERTENZA: Pericolo di inciampare! Posare il cavo di collegamento in modo che non
diventi pericoloso!
ATTENZIONE Danni alle cose! Se si installa il modulo solare senza il supporto del modu-
lo, è necessario garantire una stabilità sufficiente. In caso di ribaltamento del modulo
o di urti di oggetti estranei, il modulo solare potrebbe subire danni.
6
Istruzioni per lo smaltimento degli apparecchi elettrici:
Gentile cliente, se desidera spartire con questo articolo,
smaltirlo in conformità alla normativa vigente.
Informazioni possono essere ottenute presso l'autorità locale.
www.colibriproducts.ch I Industriestrasse 783 I CH-5728 Gontenschwil
Soggetto a modifiche!
6 - 9 VDC
policristallina
16 pezzi
5 Wp
7,68 V
9,28 V
651 mA
770 mA
IP 65
da -30°C a +75°C
da 6 a 9 V DC
circa 230 mA
ca. 0,7 m
ca. 240 l/h
IP 68
da +4 a +40°C
6 V
3,2 Ah
ca. 6,7 V
ca. 5,6 V
ca. 6,2 V
6 - 9 V DC (regolabile)
3 W
5 Wp
IP 44
