Finnish

Varoituksia

Näiden pika-asetusten avulla voit asentaa
taajuudenmuuttajan nopeasti ja EMC-vaatimusten
mukaisesti viidessä vaiheessa. Oheisissa käyttöohjeissa
on lisää asennusesimerkkejä sekä kaikkien toimintojen
yksityiskohtaiset kuvaukset.
Lue seuraavan sivun turvaohjeet ennen
laitteen asennusta.

Mekaaninen asennus

AKD-taajuudenmuuttajia voi asentaa vierekkäin
seinälle. Riittävän jäähdytyksen varmistamiseksi
taajuudenmuuttajan ylä- ja alapuolelle on jätettävä
10 cm vapaata tilaa.
Poraa asennusreiät kuvassa 2 annettujen mittojen
mukaan. Huomaa laitteiden jännitteiden väliset erot.
Kiristä kaikki neljä ruuvia.
Asenna verkkokaapelit ja maadoitusruuvi
(liitin 95) liitäntälevyyn.

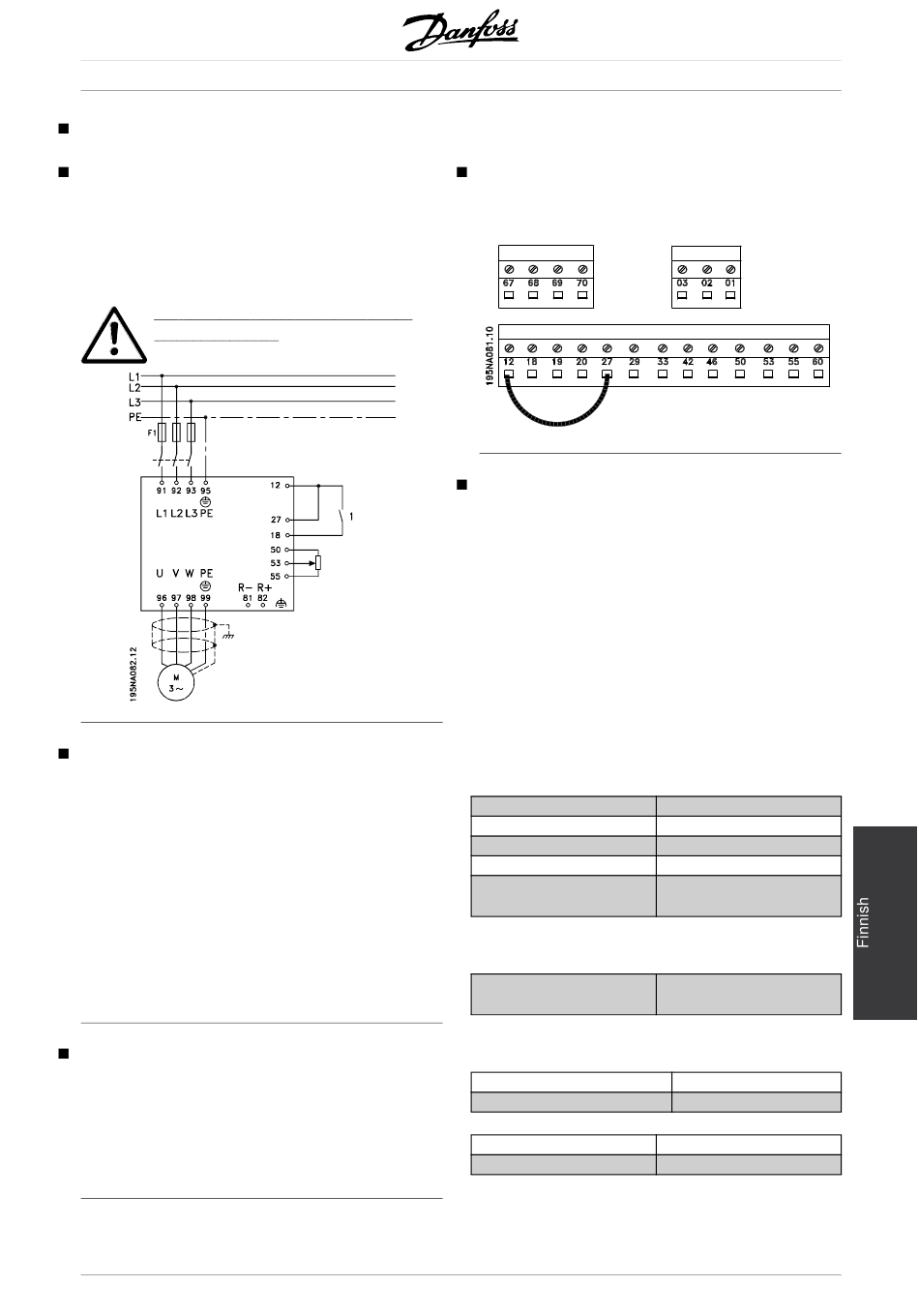

Sähköinen asennus, teho
Huomaa, että teholiittimet voi irrottaa. Kytke verkkovirta
taajuudenmuuttajan verkkoliittimiin, eli 91, 92, 93 ja
maaliitäntä liittimeen 95. Kiinnitä moottorilta tuleva
suojattu kaapeli taajuudenmuuttajan moottoriliittimiin,
eli U, V, W. Suojaus päättyy suojausliittimeen.
MG.28.J1.62 - VLT is a registered Danfoss trademark
AKD 2800 Quick Setup
Sähköasennus, ohjauskaapelit
Irrota etusuojus ohjauspaneelin alta. Aseta liitinten
12 ja 27 väliin hyppyjohdin.

Ohjelmointi

Suorita ohjelmointi ohjauspaneelilla. Siirry
pika-asetusvalikkoon painamalla [QUICK
MENU]-painiketta. Tässä valikossa parametrien
valinta tapahtuu [+]- ja [-]-näppäimillä. Parametrien
arvoja voi muuttaa valitsemalla [CHANGE DATA].
Muutokset ohjelmoidaan [+]- ja [-]-painikkeiden
avulla. Tee parametrin muutos loppuun valitsemalla
[CHANGE DATA]. Parametriarvojen muutos tallentuu
automaattisesti sähkökatkoksen jälkeen. Jos näytön
oikeassa reunassa on kolme pistettä, parametrin
arvossa on yli kolme numeroa. Arvo saadaan
näyttöön aktivoimalla [CHANGE DATA]. Paina [QUICK
MENU] -näppäintä: Aseta moottorin parametrit,
jotka näkyvät moottorin kilvessä:
Moottorin teho [kW]
Moottorin jännite [V]
Moottorin taajuus [Hz]
Moottorin virta [A]
Moottorin
nimellisnopeus
Aktivoi AMT:
Automaattinen
moottorin sovitus
Aseta ohjearvoalue
Vähimmäisohjearvo Ref
MIN
Maksimiohjearvo, Ref
MAX
Kiihdytysaika [s]
Hidastusaika [s]
parametri 102
parametri 103
parametri 104
parametri 105
parametri 106
parametri 107
parametri 204
parametri 205
parametri 207
parametri 208
29
