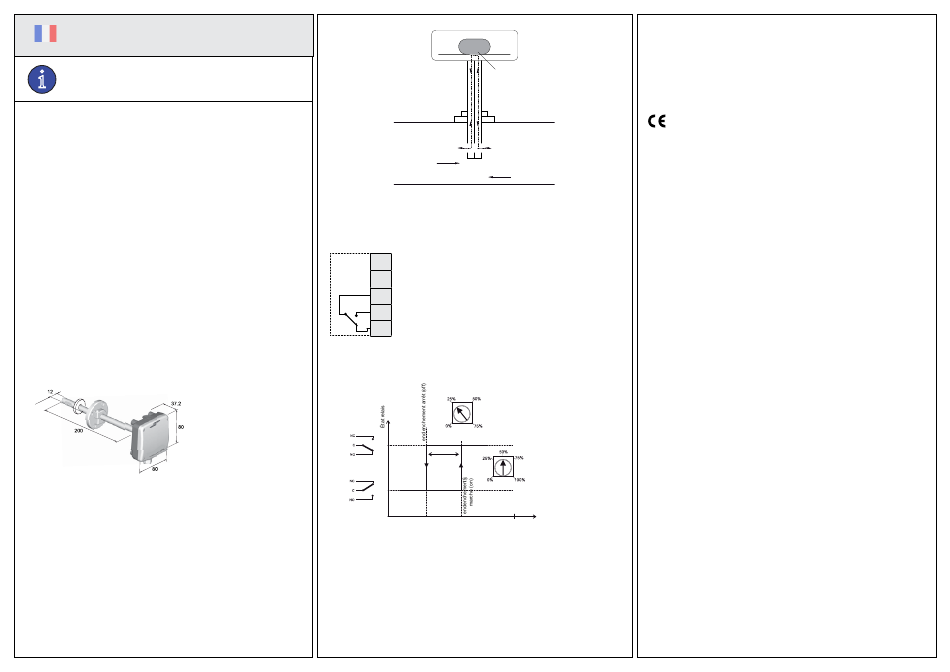

INSTRUCTION
FR
CO2DT-R
i
Lire ces instructions avant le montage
et le raccordement de ce produit
Transmetteur de CO
pour montage sur gaine
2
Le CO2DT-R est un transmetteur qui mesure la concentration de
dioxyde de carbone (CO
) dans l'air. Plage de mesures 0...2 000 ppm
2
et sortie relais. CO2DT-R est concu pour montage sur gaine.
Caractéristiques techniques
Principe de mesure
NDIR (Rayonnement Infrarouge Non
Dispersif)
Plage de mesures
0...2 000 ppm
Imprécision à 20°C
< ±(50 ppm +2% de la valeur mesurée)
Influence de température typ. 2 ppm / K
Stabilité dans le temps
typ. 20 ppm / an
Constante de temps
< 120 s
Temps de chauffage
< 5 min
Température ambiante
-5...55 °C
Humidité
0...90% HR sans condensation.
Indice de protection
IP65 avec le tube de lissage vers le bas,
sinon IP20
Montage
Le CO2DT-R doit être monté dans une gaine dans un endroit qui peut
donner des valeurs représentatives. Le transmetteur doit être placé
à une distance d'au moins 4 fois le diamètre de la gaine, après un
coude pour moins de turbulences.
Pour retirer le capot, dévisser les vis à l'aide d'un tournevis.
CO
sensing element
2
Élement de mesure du CO
air flow direction
/ Direction de l'écoulement d'air
Raccordement
Tension d'alimentation 24 V AC ±20%, 50...60 Hz ou 15...35 V DC.
Consommation 3 W.
1
Tension d'alimentation 24 V AC/DC ou 15...35 V DC
2
Neutre
3
Commun
4
Normalement ouvert
5
Normalement fermé
Hystérésis et seuil
Hystérésis [% de la plage de mesure]
Marche
(on)
25 % de
la plage
de mesure
Seuil [% de la plage de mesure]
Arrêt
(off)
500
1 000
Démarrage
Après le démarrage, patienter quelques minutes avant que le CO2DT-R
n'affiche des valeurs représentatives.
Calibration
Le CO2DT est précalibré et n'a pas besoin d'être calibré à l'installa-
tion.
De plus, CO2DT est doté d'une fonction d'autocalibration, ce qui
veut dire qu'il n'est pas nécessaire d'effectuer d'étalonnage manuel
2
pendant toute la durée de vie du capteur.
Directive compatibilité électromagnétique (CEM)
Ce produit répond aux exigences de la directive 2004/108/CE du
Parlement européen et du Conseil (CEM) au travers de la conformité
aux normes EN 61000-6-1 et EN 61000-6-3.
RoHS
Ce produits répond aux exigences de la directive 2011/65/EU du
Parlement européen et du Conseil.
Contact
Regin Control SARL, 32 rue Delizy, 93500 Pantin
Tél : +33 (0)1 71 00 34, Fax : +33 (0)1 71 46 46
www.regin.fr, info@regin.fr
2 000
ppm
