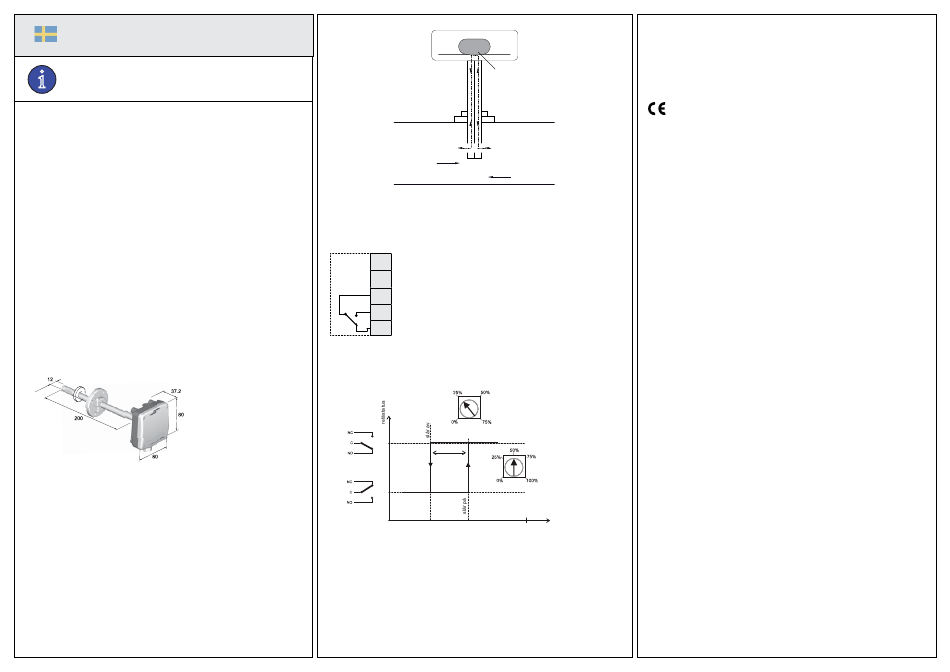

INSTRUKTION
SV
CO2DT-R
i
Läs denna instruktion innan produkten
monteras och ansluts
CO -givare för kanalmontage
2
CO2DT-R är en givare för mätning av koncentrationen koldioxid (CO
i frånluften. Mätområde 0...2000ppm och reläutgång.
CO2DT-R är avsedd för kanalmontage.
Tekniska data
Mätprincip NDIR (Non-Dispersive Infrared
Technology)
Mätområde 0...2000 ppm
Onoggrannhet vid 20°C < ±(50 ppm + 2% av mätvärdet)
Temperaturinverkan typ. 2 ppm / K
Långtidsstabilitet typ. 20 ppm / år
Tidskonstant < 120 sek
Uppvärmningstid < 5 min
Omgivningstemperatur -5...55°C
Fuktighet 0...90% RH icke kondenserande.
Skyddsklass IP65 med insticksröret nedåt, annars
IP20
Montering
CO2DT-R skall monteras i ventilationskanalen på en plats som kan
förväntas ge representativa mätvärden. Givaren ska sitta minst 4
kanaldiametrar efter böj för minimal turbulens.
Öppna locket genom att avlägsna skruvarna på lockets ovansida med
en mejsel.
)
2
air flow direction
Inkoppling
Matningsspänning 24 V AC ±20%, 50...60 Hz eller 15...35 V DC.
Egenförbrukning 3 W.
1 Matningsspänning 24 V AC/DC eller 15...35 V DC
2 Systemnoll
3 Gemensam
4 Normalt öppen
5 Normalt sluten
Kopplingsdifferens och nivå
Kopplingsdifferens [% av mätområde]
PÅ
25% av
mätområde
AV
500 1000
Uppstart
Efter spänningstillslag dröjer det några minuter innan CO2DT-R ger rät-
tvisande värden.
Kalibrering
CO2DT-R är fabrikskalibrerad och behöver inte kalibreras vid instal-
lation.
CO2DT-R har automatisk kalibreringsfunktion, vilket innebär att
CO sensing element
2
manuell omkalibrering ej behövs under givarens livstid.
EMC emissions- och immunitetsstandard
Produkten uppfyller kraven i EMC-direktivet 2004/108/EG genom
produktstandard EN 61000-6-1 och EN 61000-6-3.
RoHS
Produkten uppfyller Europaparlamentets och rådets direktiv
2011/65/EU.
Teknisk support
Teknisk hjälp och råd på telefon: 031 720 02 30
Kontakt
AB Regin, Box 116, 428 22 Kållered
Tel: +46 31 720 02 00, Fax: +46 31 720 02 50
www.regin.se, info@regin.se
Nivå [% av mätområde]
2000 ppm
2
