Änderung der Öffnungsrichtung der Türen

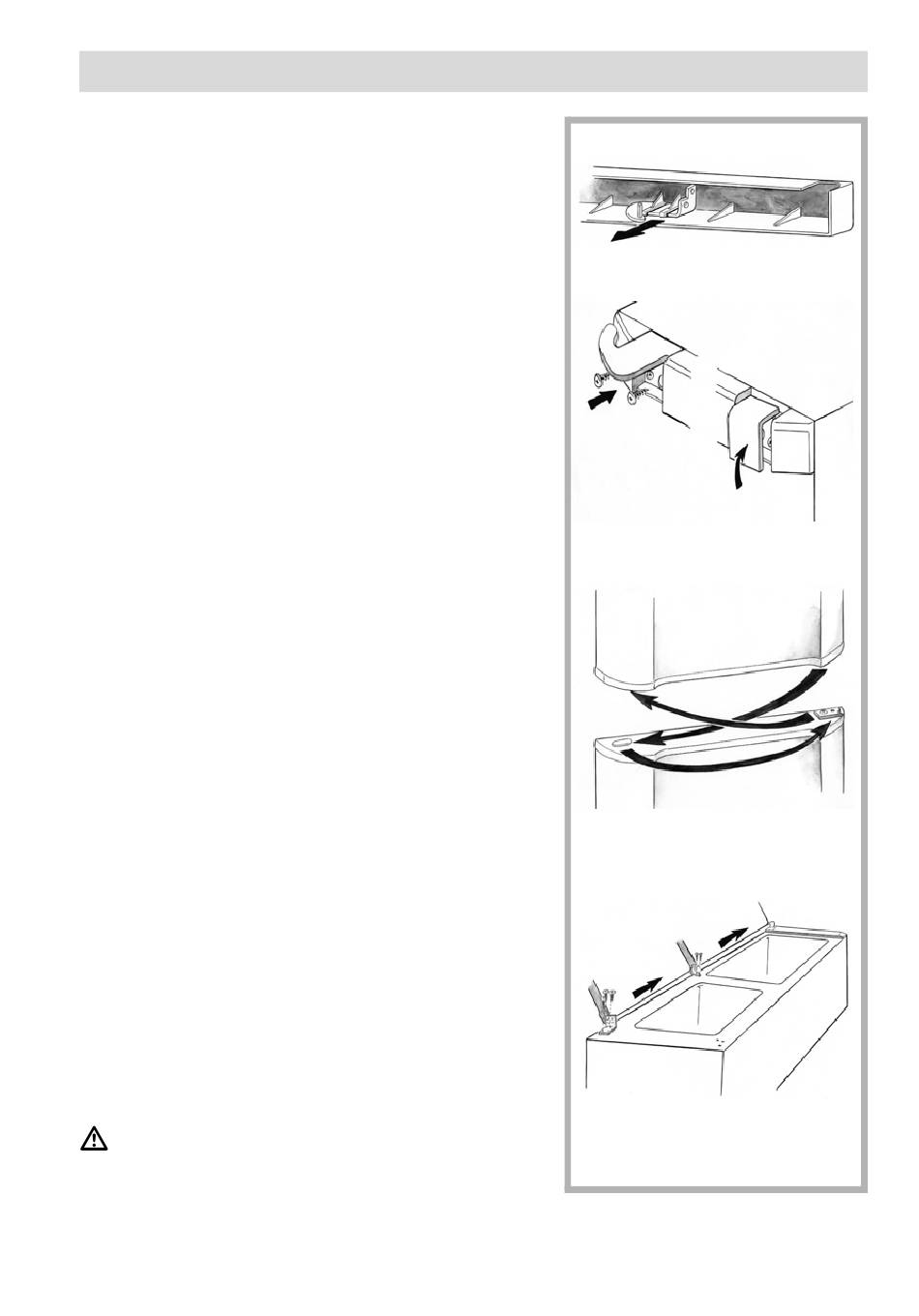

11. Das obere Scharnier links L liegt im Sockel (Abb.R6).
Entfernen Sie es und setzen es in den Sitz links auf
der Leiste M ein. Schrauben Sie es mit den 2 Schrau-
ben fest (Abb.R7).
12. Setzen Sie die Abdeckungen N auf der Leiste ein und
machen sie fest (Abb.R7).
13. Damit das obere rechte Scharnier, das Sie später
brauchen werden, nicht verloren geht, räumen Sie es
in den Sitz im Sockel weg (Abb.R6).
14. Entfernen Sie die Lochabdeckung O links auf der
Kühlschranktür (Abb.R8).
15. Lösen Sie den Metall-Türanschlagblock P rechts auf
der Kühlschranktür, drehen ihn um und schrauben
ihn links auf der Gefrierfachtür fest: Achten Sie
darauf, dass die Öffnung der Platte und die Öffnung
der Tür zueinander ausgerichtet sind (Abb.R8).
Lösen Sie den Metall-Türanschlagblock P rechts auf
der Gefrierfachtür, drehen ihn um und schrauben ihn
links auf der Kühlschranktür fest: Achten Sie darauf,
dass die Öffnung der Platte und die Öffnung der Tür
zueinander ausgerichtet sind (Abb.R8).
16. Setzen Sie die zuvor links auf der Kühlschranktür
liegende Lochabdeckung O auf der rechten Seite
derselben Tür ein (Abb.R8).
17. Stecken Sie die Gefrierfachtür auf das obere
Scharnier (Abb.R14).
18. Setzen Sie das mittlere Scharnier ein und schrauben
es fest. Prüfen Sie, dass die Kunststoffbeilagen auf
dem Stift richtig sitzen (Abb.R9).
19. Stecken Sie die Kühlschranktür auf das mittlere
Scharnier (Abb.R9).
20. Setzen Sie das untere Scharnier in der Kühlschrank-
tür ein und prüfen, dass die Kunststoffbeilage auf
dem Stift zwischen dem Scharnier und der Tür richtig
sitzt. Schrauben Sie das Scharnier fest (Abb.R9).
21. Setzen Sie den Sockel ein.
22. Setzen Sie die oberen Abdeckungen.
23. Stellen Sie das Gerät senkrecht auf.
Warten Sie zwei Stunden, bevor Sie den
Kühlschrank anschließen.
All manuals and user guides at all-guides.com
44
Abb. R6
L
Abb. R7
M
N
N
Abb. R8
O
Abb. R9
DE
P
