Instalación de la unidad
1. Conecte el AXIS T8121 a una toma de corriente CA (100-240 VCA) usando un cable de
alimentación estándar.
2. Conecte el jack Data In (entrada de datos) al switch de la red Ethernet
3. Conecte el jack Data & Power Out (salida de datos y alimentación) al dispositivo.

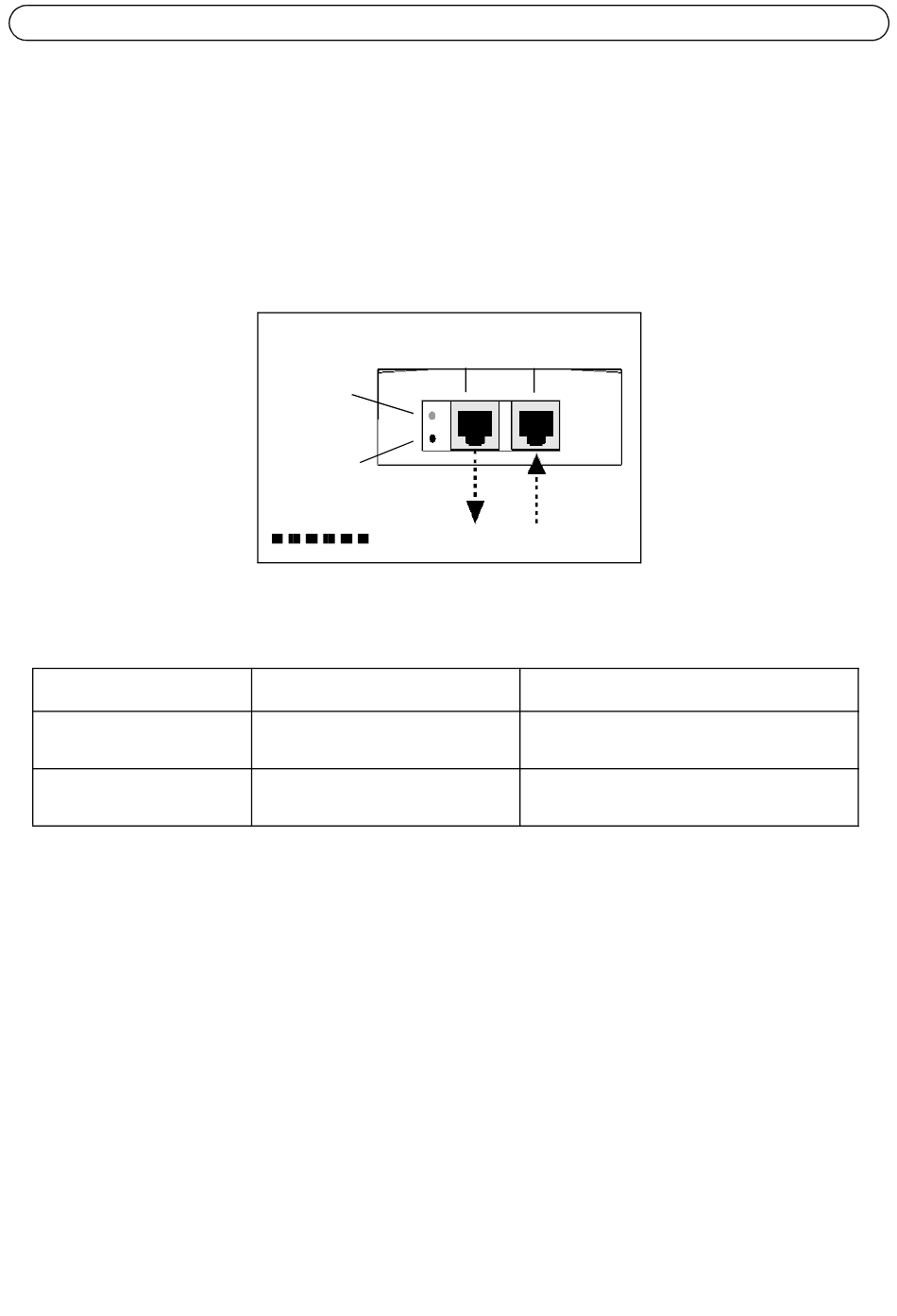

Indicadores
LED
Verde
Verde parpadeante
Salida de datos
y alimentación
Indicador de
conectividad
del puerto
Indicador de
conectividad
Puerto
de entrada CA
de salida
Cable de CAT 5
CA (principal)
Indica que hay alimentación
eléctrica (alimentación activa)
El voltaje de salida no es el
adecuados
High Poe Midspan y Splitters Guía de instalación
Entrada de datos
Puerto
de entrada
Terminal Ethernet
Puerto
Indica que hay un terminal remoto
conectado
Sobrecarga o cortocircuito
