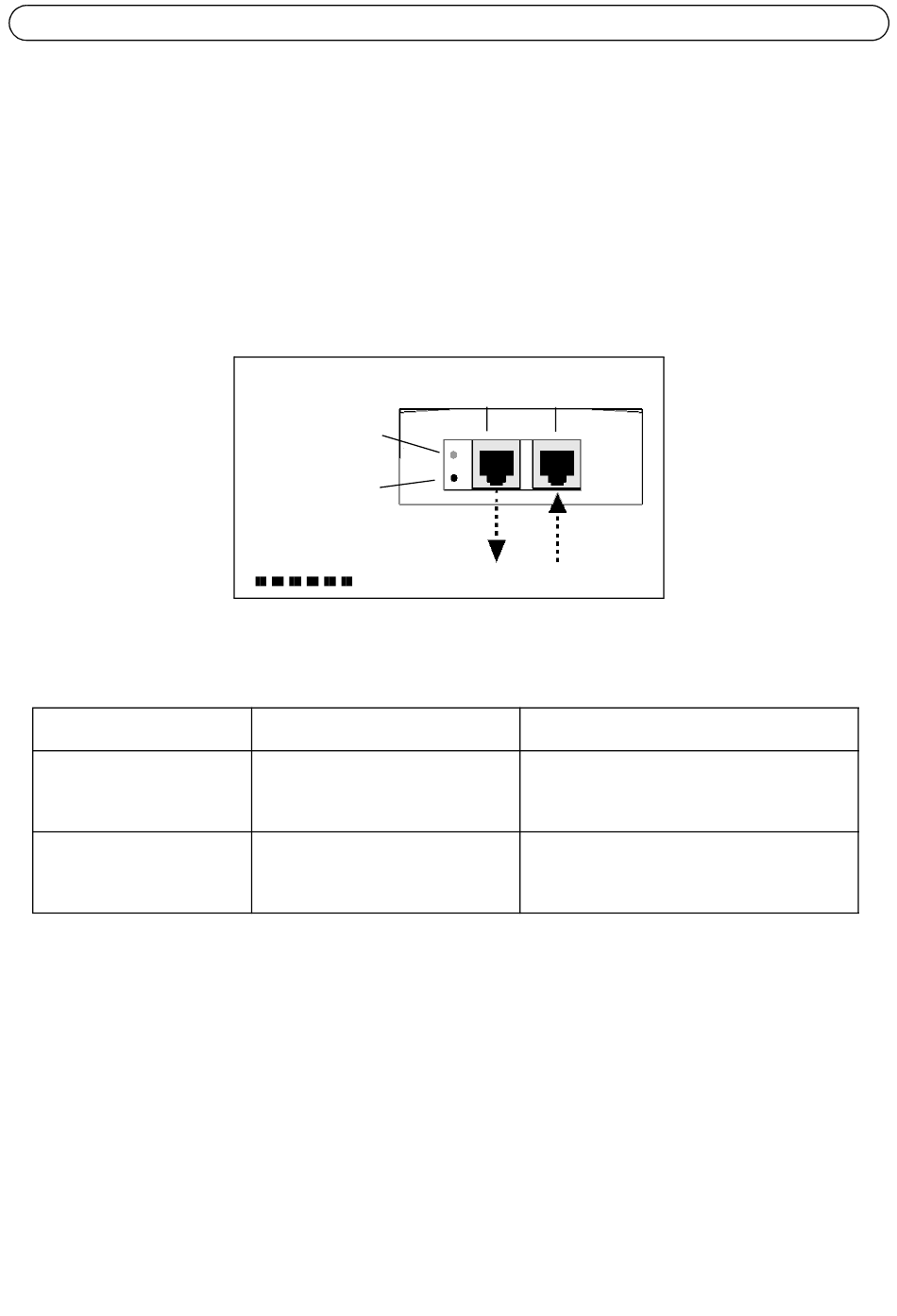

Installazione dell'unità
1. Collegare l'AXIS High PoE Midspan a una presa CA (100-240 VCA) utilizzando un cavo di
alimentazione standard.
2. Collegare la presa jack di ingresso Data In (Ingresso dati) allo switch di rete Ethernet, usando un
cavo di rete Ethernet.
3. Collegare la presa jack di uscita Data & Power Out (Uscita dati e alimentazione) all'unitá Axis
oppure allo splitter, usando un cavo di rete Ethernet.

Indicatori luminosi

LED
Verde
Verde lampeggian te
Guida d'Installazione per High PoE Midspan e Splitters
Uscita dati
e alimentazione
Indicatore dello
stato di connessione
della porta
Indicatore dello
stato di connessione
dell'ingresso CA
Cavo CAT 5
Rete CA
Indica che l'alimentazione è
attiva (ossia che il dispositivo è
acceso).
Indica che la tensione di uscita è
al di fuori dell' intervallo di
funzionamento.
Ingresso dati
Porta di
Porta di
uscita
ingresso
Terminale Ethernet
Porta
Indica che il terminale remoto è collegato.
Indica un sovraccarico o un cortocircuito.
