Safety
DES ALIMENTATIONS ÉLECTRIQUES
Boîtier A
Toutes les manipulations effectuées sur la carte doivent être réalisées hors tension.
COOPER SECURITE SAS
Parc européen d'entreprises II
Rue Beethoven - BP 10184 63204 RIOM Cedex
Assistance technique téléphonique
0820 867 867 N° indigo 0,118 € TTC / MN
NOTICE D'UTILISATION
DE SÉCURITÉ
EAS-40C
1 Introduction
2 Encombrement
fixation
3 Installation
raccordement
4 Mise en service
essai
5 Fonctionnement
6 Caractéristiques
techniques
7 Incidents
éventuels

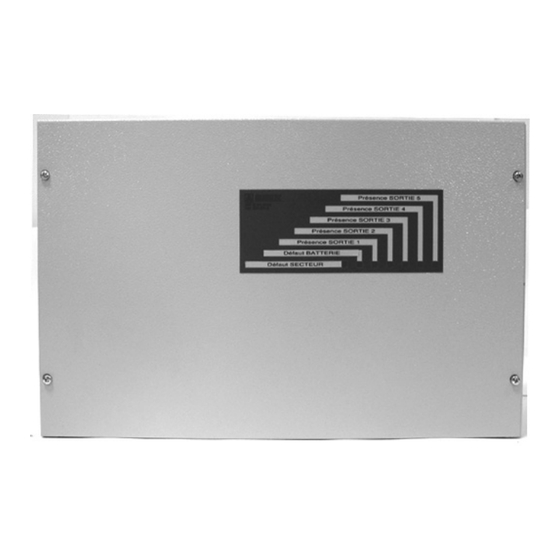

Alimentation E.A.S-40C / 7 Ah boîtier A : réf. : 34066
Alimentation E.A.S-40C / 12 Ah boîtier A : réf. : 34067
En raison de l'évolution des normes et du matériel, toutes les
caractéristiques et présentations figurant sur cette notice sont
données à titre indicatif, elles ne constituent pas un engagement
de notre part, et nous nous réservons le droit d'effectuer, sans
préavis, toute modification ou amélioration.
pages
2
2
3 - 4
5
5
6
6
ZNO1022500I - 08/2012
Publicité
Table des Matières
Manuels Connexes pour COOPER Safety NUGELEC EAS-40C
Sommaire des Matières pour COOPER Safety NUGELEC EAS-40C
- Page 1 Safety NOTICE D'UTILISATION DES ALIMENTATIONS ÉLECTRIQUES DE SÉCURITÉ EAS-40C pages 1 Introduction 2 Encombrement fixation 3 Installation 3 - 4 raccordement Boîtier A 4 Mise en service essai 5 Fonctionnement 6 Caractéristiques techniques 7 Incidents éventuels Alimentation E.A.S-40C / 7 Ah boîtier A : réf. : 34066 Alimentation E.A.S-40C / 12 Ah boîtier A : réf. : 34067 Toutes les manipulations effectuées sur la carte doivent être réalisées hors tension. ZNO1022500I - 08/2012 COOPER SECURITE SAS Parc européen d’entreprises II Rue Beethoven - BP 10184 63204 RIOM Cedex En raison de l'évolution des normes et du matériel, toutes les caractéristiques et présentations figurant sur cette notice sont...
-
Page 2: Généralités
ZNO1022500I /08/12 1.INTRODUCTION 1.1 généralités Conformément à la norme NFS 61-931 de juillet 2000 relative aux dispositions générales des S.S.I. (Système de Sécurité Incendie), l’alimentation électrique de sécurité (A.E.S.) doit être conforme à la norme NFS 61-940 de juin 2000. Cette alimentation non spécifique permet de fournir l’énergie électrique à tout ou partie d’un S.S.I., en particulier, un CMSI (Centrale de Mise en Sécurité Incendie) télécommandant des DAS (Dispositif Actionné de Sécurité) à émission d’énergie ou une UGA (Unité de Gestion d’Alarme). 1.2 description de l’alimentation L’alimentation regroupe les fonctions suivantes : - Un chargeur batterie. - U n système de régulation à débit permanent 24 V / < 6 A. - U ne surveillance de charge et de décharge avec un dispositif de limitation de décharge pour sauvegarder les batteries. - U ne surveillance du secteur avec une commutation automatique pour l’utilisation des batteries. - Un convertisseur 24V / 26V / < 5 A ou 24V / 48V / < 2,5 2 ENCOMBREMENT, FIXATION Coffret saillie de dimensions extérieures 2.1 fixation Hauteur : 266,5 mm 1-Deviser les 4 vis A et retirer la face avant... -
Page 3: Installation/ Raccordement
ZNO1022500I /08/12 3 INSTALLATION, RACCORDEMENT 3.1 conseils d’installation - D ans le cadre de la compatibilité électromagnétique, il est conseillé de relier les chemins de câbles à la terre du bâtiment. - P our un fonctionnement correct de l’alimentation, le raccordement minimum à réaliser est le suivant : - alimentation secteur 230 V / 50 Hz (-15%, +10%) - jeux de batteries 12 V / 7 Ah - L ’installation doit être conforme à la TBTS suivant la norme NFC 15-100. - L es câbles secteurs et TBTS doivent être séparés dans leur cheminement. - L ’équipement doit posséder en amont, un dispositif de protection contre les surintensités. - P our toute intervention sur l’appareil, couper le dispositif d’alimentation en amont, prévu à cet effet. - L ors du raccordement des câbles sur l’appareil, le câble secteur et les câbles TBTS, ne doivent pas passer par les mêmes alvéoles ou mêmes passe-fils. 3.2 borniers de raccordements 3.2.1 Carte EAS et carte convertisseur 16 15... -
Page 4: Alimentation Avec 1 Jeu De Batteries
ZNO1022500I /08/12 3.3 descriptif des repères Le cavalier de configuration doit être sur un seul point de 1 - Bornier de raccordement de l’alimentation secteur E1 ou absent 2 - F usibles F1 et F9 (2 A temporisé) - alimentation secteur 3 - F usible F6 (2 A rapide) - alimentation convertisseur 5 à 7 - F usibles F2 à F4 (2 A rapide) - pour les trois sorties utilisation 24V. 8 - F usible F7 (2A rapide) - pour sortie utilisation de confort. 9 à 13 - B orniers d’utilisation (de 1 à 3) 24 Vcc (TBTS) 14- B ornier d’utilisation de confort 24 Vcc (TBTS) 15 - Bornier de contact de report défaut secteur (TBTS) 16 - Bornier de contact de report défaut batterie (TBTS) 17 - C âbles de raccordement des batteries avec la carte... -
Page 5: Sorties "Utilisation 26 V Ou 48 V" (Avec La Carte Dc /Dc Uniquement)
ZNO1022500I /08/12 Les sorties permettent de délivrer 26 V ou 48 V configurable en 3.6 raccordement des sorties “utilisation” fonction des DAS commandées. La sélection se fait à l’aide du cavalier 22 . L’alimentation dispose de : Ces sorties sont protégées par les fusible F21 et F22 (23 et 24). -3 sorties utililisation 24 V : 11 à 13 -2 sorties utilisation 26 V ou 48 V : bornier 21. Ces sorties doivent être cablées en 1,5mm² minimum. -1 sortie utilisation de confort 24 V : bornier 14. Ces sorties commandent l’allumage des voyants “présence -1 sortie non utilisée : bornier 10. sortie 1“ et “présence sortie 2”. 3.6.1 Sorties “utilisation 24 V” Attention : il est livré avec la centrale des fusibles rapides de 5 A, mais il est impératif de choisir pour chaque sortie un fusible Les borniers 11 à 13 permettent d’alimenter des DAS sous 24 dont la valeur est adaptée à la somme des puissances des DAS Vcc. Ces sorties sont protégées par les fusibles F2 à F4 (5 à 7). raccordés. Attention : Il est livré avec la centrale des fusibles rapides de 2A, mais il est impératif de choisir pour chaque sortie un fusible 3.6.3 Sortie “utilisation de confort” dont la valeur est adaptée à la somme des puissances des DAS Le bornier “utilisation de confort” 14 permet le raccordement de raccordés. DAS à manque de tension fontionnant sous 24 Vcc. Ces sorties commandent l’allumage des voyants “présence Cette sortie permet de sauvegarder une tension d’utilisation de sortie 3“ à “présence sortie 5”. -
Page 6: Caractéristiques Techniques
ZNO1022500I /08/12 6 CARACTÉRISTIQUES TECHNIQUES 6.2 calcul de l’autonomie 6.1 caractéristiques techniques - tension d’alimentation : 230 V~ (-15%, +10%) Il est possible de trouver le temps de décharge des batteries - fréquence : 50/60 Hz lorsqu’on connaît le courant moyen d’utilisation, et inversement - tension délivrée : 24 Vcc on peut trouver le courant moyen d’utilisation lorsqu’on connaît - régimes de neutre : TT et IT le temps de décharge. Pour cela on utilise les abaques - courant d’utilisation max. toutes sorties confondues disponibles en annexes à partir de la page 7. (utilisation+confort) : < 2 A / 24 Vcc. - c ourant maximum de la sortie utilisation : < 2 A / 24 Vcc Annexe 1 : Si on utilise l’EAS avec un ECS ( 20% de marge) - c ourant maximum de la sortie confort : < 2 A / 24 Vcc confère pages 7 à 10. -
Page 7: Annexe
ZNO1022500I /08/12 ANNEXE 1... - Page 8 ZNO1022500I /08/12...
- Page 9 ZNO1022500I /08/12...
- Page 10 ZNO1022500I /08/12...
- Page 11 ZNO1022500I /08/12...
- Page 12 ZNO1022500I /08/12...
- Page 13 ZNO1022500I /08/12 ANNEXE 2...
- Page 14 ZNO1022500I /08/12...
- Page 15 ZNO1022500I /08/12 Conformité CE 0333 Société Cooper Sécurité SAS Rue Beethoven BP 10184 63204 Riom Cedex 0333 - CPD - 075008 EN 54-4 : 1997 / A1: 2003 / A2 : 2006 Equipement d'alimentation électrique des systèmes de détection et d'alarme incendie destinés aux bâtiments EAS-40C Autres données techniques : voir Notice Technique...
