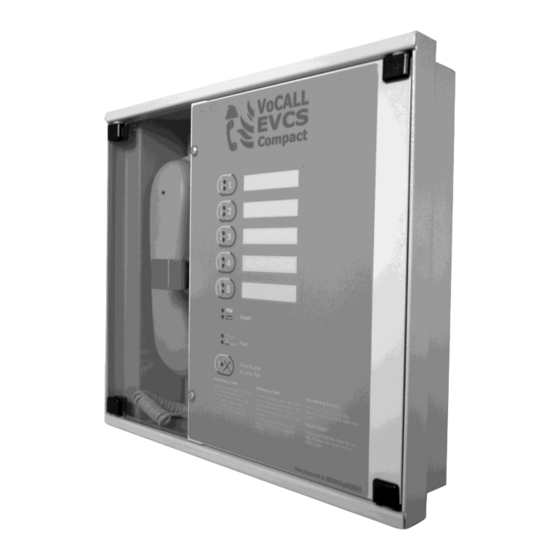

Centrale d'Interphonie de Sécurité
à 5 lignes VoCALL
NUG36200

Publicité

loading

Sommaire des Matières pour COOPER Safety NUG36200

  • Page 1 ZNO1029900 B – 01/2014 PR211-179-561-06/PINSTNUG36200 Centrale d’Interphonie de Sécurité à 5 lignes VoCALL NUG36200...
  • Page 2 ZNO1029900 B – 01/2014 PR211-179-561-06/PINSTNUG36200 Un système de communication vocale d’urgence (EVCS – Emergency Voice Communication System) VoCALL est un système de communication vocale fixe, fiable, bidirectionnel et full duplex d’assistance aux pompiers en cas d’urgence dans des immeubles de grande hauteur ou sur des sites de dimension étendue où...
  • Page 3 ZNO1029900 B – 01/2014 PR211-179-561-06/PINSTNUG36200 L’installation et la maintenance de cet équipement doivent être confiées exclusivement à des personnes qualifiées et compétentes. Cet équipement est défini de classe 1 dans la norme EN60065 (Directive basse tension) et il doit être mis à la terre. ATTENTION Utilisation intérieure uniquement.
  • Page 4 ZNO1029900 B – 01/2014 PR211-179-561-06/PINSTNUG36200 Introduction ......................................2 Domaine d’application ..................................2 Présentation du produit..................................2 Remarques importantes de sécurité ............................3 Directives de manutention dans le cadre de la prévention des décharges électrostatiques ......3 Table des matières ....................................4 Déballage du module ..................................
  • Page 5 ZNO1029900 B – 01/2014 PR211-179-561-06/PINSTNUG36200 1. Retirer la centrale 5 lignes VoCALL de son emballage. Vérifier le contenu de l’emballage : - la centrale 5 lignes VoCALL ; - une batterie 12 V ; - le manuel d’installation et de maintenance (le présent document) ; - un sachet accessoire contenant : o un fusible de secteur de rechange ;...
  • Page 6 ZNO1029900 B – 01/2014 PR211-179-561-06/PINSTNUG36200 1. Dévisser la charnière pour retirer la plaque de la face avant contenant la carte électronique. 2. Retirer le connecteur pour rompre la liaison entre la carte électronique de la face avant (afficheur) et celle de la base. Respecter les consignes de prévention de décharges électrostatiques.
  • Page 7 ZNO1029900 B – 01/2014 PR211-179-561-06/PINSTNUG36200 Les obturateurs à défoncer inutilisés doivent être laissés tels quels afin de respecter la directive BT, les orifices défoncés accidentellement doivent être obturés. Cette opération doit être effectuée avant de réinstaller les cartes électroniques. Avant le montage de la centrale sur le mur, retirer les obturateurs à défoncer pour câbles. Définir les meilleurs cheminements de câble en se référant au dessin ci-dessous : La centrale pesant 6,5 kg avec ses batteries, veiller impérativement à...
  • Page 8 ZNO1029900 B – 01/2014 PR211-179-561-06/PINSTNUG36200 L’ensemble du câblage du système mis en place doit respecter les sections correspondantes de la réglementation de câblage selon les normes nationales d’installation. Attention Ne pas tester le câblage à l’aide d’un testeur d’isolement (mégohmmètre) lorsqu’un quelconque équipement est connecté.
  • Page 9 ZNO1029900 B – 01/2014 PR211-179-561-06/PINSTNUG36200 La centrale VoCALL ne nécessite aucune programmation pour définir la configuration de module distant. 3 types de combinés sont autorisés sur le système : le téléphone de sécurité ; l'interphone pour AES mains-libres ; les connecteurs pour combinés téléphoniques amovibles ou l'alarme d'assistance d'urgence. Pour les téléphones de sécurité, les interphones de sécurité...
  • Page 10 ZNO1029900 B – 01/2014 PR211-179-561-06/PINSTNUG36200 La centrale comporte deux contacts et une entrée, comme représentés ci-après : In-Use Fault Enable In-Use : En utilisation - contact libre de tout potentiel - normalement ouvert NO (30V cc 1A) - se ferme si une quelconque station distante est utilisée Fault : Défaut - contact libre de tout potentiel - normalement fermé...
  • Page 11 ZNO1029900 B – 01/2014 PR211-179-561-06/PINSTNUG36200 Une batterie 12 V 3,2 AH au plomb assure l’alimentation de secours : en cas de panne de secteur durant 24 heures en veille et 3 heures en fonctionnement ; ou en cas de perte d’alimentation normale sur le réseau. Pour 72 heures de veille et 1 heure de fonctionnement, utiliser une batterie 12 V 17 AH.
  • Page 12 ZNO1029900 B – 01/2014 PR211-179-561-06/PINSTNUG36200 2. Raccrocher le combiné du téléphone ou appuyer sur le bouton « FIN » de l’interphone. 1. Décrocher le combiné de la centrale. 2. Appuyer sur la touche de ligne du téléphone ou interphone de sécurité souhaitée. La LED verte de la ligne clignote.
  • Page 13 ZNO1029900 B – 01/2014 PR211-179-561-06/PINSTNUG36200 AC ~ L’alimentation secteur est disponible. CC -- L’alimentation sur la batterie est disponible. Défaut de ligne LED sur Allumage permanent : court-circuit par un allumage permanent. chaque Clignotement : circuit ouvert. touche de ligne Défaut général sur la touche Le système présente un défaut.
  • Page 14 ZNO1029900 B – 01/2014 PR211-179-561-06/PINSTNUG36200  en cas de transformation, modification ou réparation en dehors des ateliers COOPER SÉCURITÉ SAS ;  si le non fonctionnement est dû à une mauvaise utilisation ou à un mauvais branchement.
  • Page 15 ZNO1029900 B – 01/2014 PR211-179-561-06/PINSTNUG36200 Alimentation électrique et chargeur Entrée AC 230 V ac +/- 10 % 50/60 Hz Alimentation électrique interne 14 V cc Alimentation et batterie Surveillance de circuit ouvert, de court-circuit et de fusible Protection Protection contre les décharges profondes, les courts-circuits et les sur-températures Compensation de température Type de batterie...
  • Page 16 ZNO1029900 B – 01/2014 PR211-179-561-06/PINSTNUG36200 La fréquence de maintenance ci-dessous est conseillée : Toutes les semaines 1. Décrocher un téléphone de sécurité ou actionner un interphone de sécurité différent sur l'installation et appeler la centrale. Répéter cette séquence chaque semaine de façon à tester tous les points. 2.
  • Page 17 ZNO1029900 B – 01/2014 PR211-179-561-06/PINSTNUG36200 COOPER SÉCURITÉ SAS Parc Européen d’Entreprises II Rue Beethoven – BP 10184 63204 Riom Cedex FRANCE Web : www.cooperfrance.com Service clients: 0820 867 867 ((0.118 € TTC/min) Assistance technique : 0825 826 212 (0.15 € TTC/min) Caractéristiques Les caractéristiques techniques et les cotes indiquées ne constituent aucun engagement contractuel de COOPER.
