PICO JUKEBOX
5. Connecteur d'extension

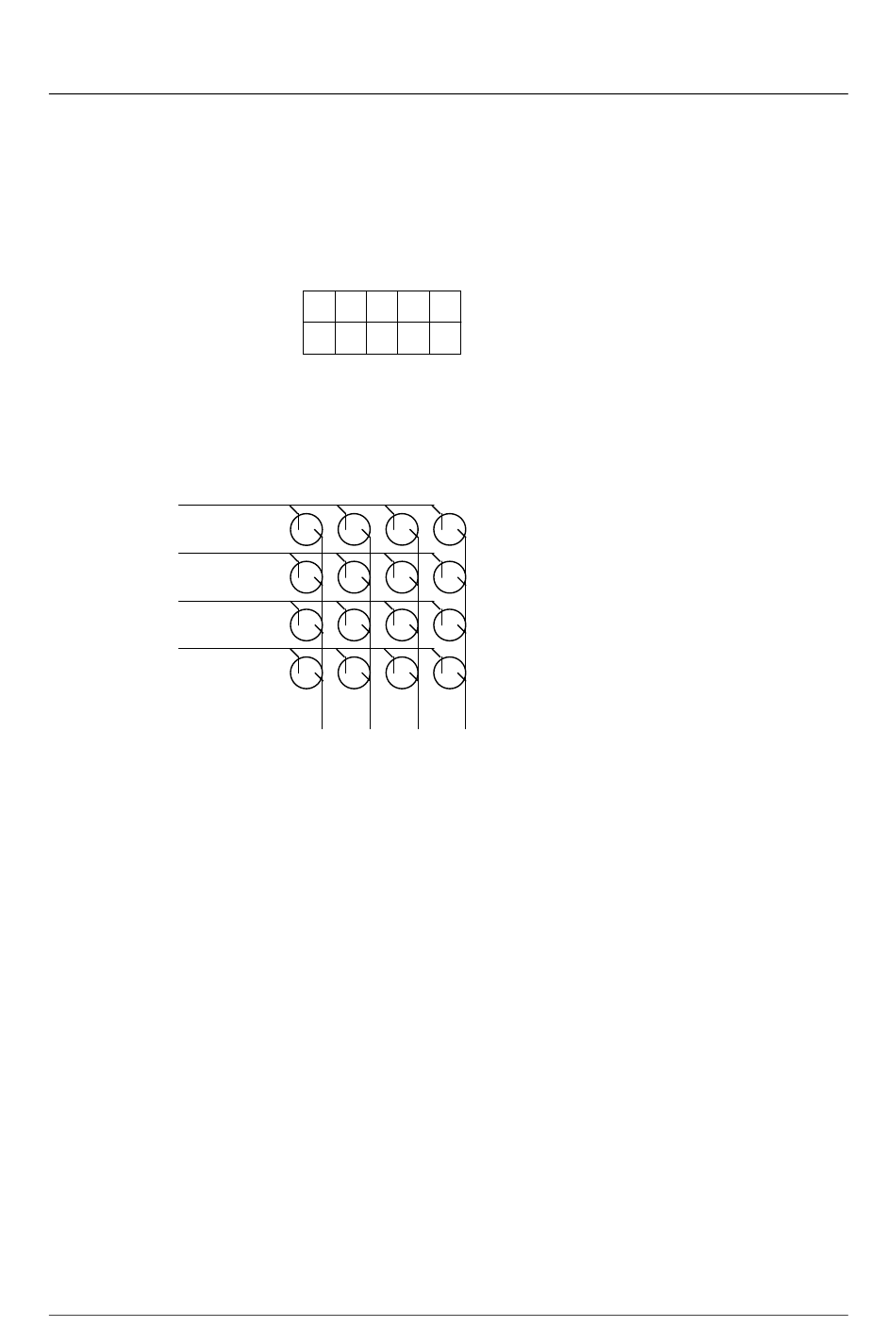

Le connecteur d'extension peut être utilisé pour relier un clavier matricé 4X3 ou
4X4, cette configuration exclut l'utilisation des autres contacts.
Seul les 8 premiers contacts sont utilisés.
Dans ce cas, les colonnes du clavier sont a connecter au pins 1-6-2-7,
les lignes, aux pins 3-8-4-9. Cette configuration n'est disponible que sur
version 2 du picoJukebox.
lignes
La pin 10 du header est la masse, la pin 5 est connecté à l'alimentation 3.3V
interne de la carte. Si un circuit extérieur est connecté et alimenté par cette
source, on veillera à ce que la consommation de celui-ci ne dépasse pas 50mA.
REALITY SYS
GUIDE D'INSTALLATION
1
C1 C3 L1 L3
C2 C4 L2 L4
6
colonnes
Pico JukeBox V2.3
Lorsqu'un interrupteur est enfoncé, il
établit le contact entre une ligne et
une colonne
la
Installation 5
