Agri-Alert 800EZE

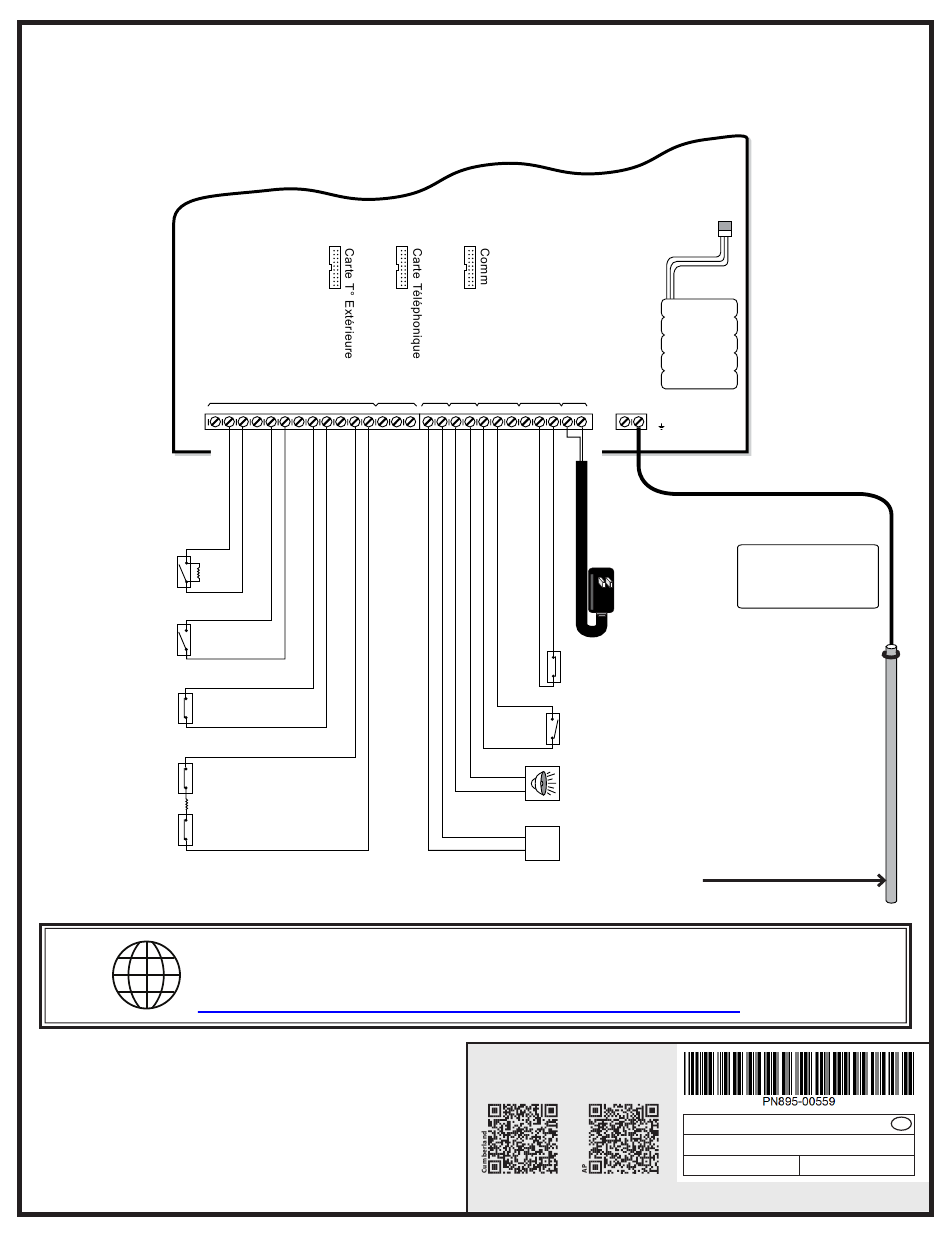

Schéma de Branchement
Z1 COM
1.5 KΩ
Circuit normalement
ouvert avec résistance 1/2 W
Circuit normalement
ouvert sans résistance
Circuit normalement
fermé sans résistance
Circuit normalement
1.5 KΩ
fermé avec résistance
1/2 W
AA800EZE Tutoriel Interactif Disponible en Ligne !
http://www.viatron-electronics.com/aa800eze/
ZONE INPUTS COMM
Z2 Z3 COM Z4 Z5 COM Z6 Z7 COM Z8 1 2 -
16 VAC
12 VDC SIRÈNE RELAY 1 RELAY 2 - +
~ ~
+ - + - NO C NC NO C NC
Relais Normal. Fermé (N.C.),
24 VDC ou VAC, 2A Max.
Relais Normalement Ouvert (N.O.),
24 VDC ou VAC, 2A Max.
-
Sirène, Max. 1A (Voir notes D'installation)
+
-
12V Dispositif 12 VDC, Max. 500 mA
+
Tige métallique de 3 mètres (10 pi.)
Veuillez scanner le code QR pour accéder aux
manuels complets ou visiter le site Web.
Cumberland: http://www.cumberlandpoultry.com
AP: http://www.automatedproduction.com
GSI Electronics Inc. • 5200 Armand Frappier Saint-Hubert, Qc • Canada J3Z 1G5 • Phone: 1-877-926-2777
Connecteur
pour Batterie
Battery /
Batterie
EARTH
* Le système peut aussi
être alimenté par une
Alimentation,
source d'alimentation
transfo. mural*
12 VDC.
16.5 VAC/40 Va
SCHÉMA DE BRANCHEMENT
AA800EZE
#891-00441
E-mail: mtl_techsupport@agcocorp.com
REV 16
FR
REV 05
