AA800EZe
1.4.

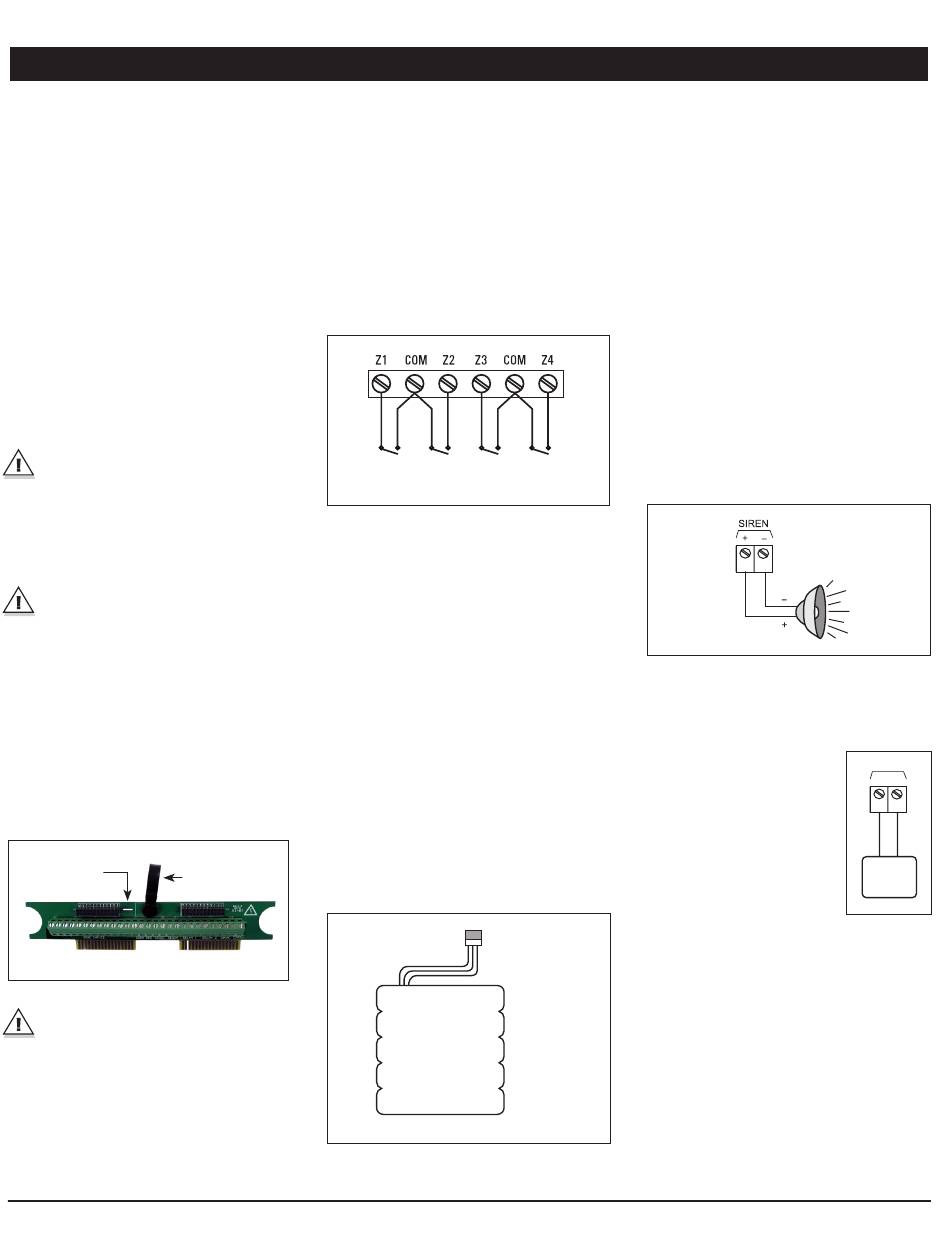

Branchement du système
Tous les fils entrant dans l'appareil doivent
passer à travers la paroi inférieure du boîtier.
Utiliser un marteau et un poinçon pour percer
les trous qu'il vous faut. Ne jamais percer le
dessus ni les côtés du boîtier pour prévenir
les infiltrations d'eau. La garantie est annulée
si des trous additionnels sont perforés dans
le boîtier.
Les fils utilisés pour brancher les équipements
aux bornes de la carte maîtresse doivent être
dénudés le moins possible (environ 1/4") pour
éviter les courts-circuits. Avant d'entrer dans
le boîtier, les fils doivent passer dans des
serres-câbles hermétiques en nylon au bas
de l'appareil.
Le branchement doit être effectué par un
électricien reconnu et être conforme aux
normes, lois et règlements en vigueur.
Couper le courant à la source avant d'ef-
fectuer le branchement afin de prévenir
les chocs électriques et des dommages
aux équipements.
Ne pas insérer de tube protecteur rigide dans
les entrées du boîtier. Seuls les connecteurs
de nylon étanches sont autorisés pour le
branchement des fils.
Carte de circuit imprimé amovible : Les bor-
nes de l'Agri-Alert sont montés sur une carte
amovible. En retirant cette carte du fond
boîtier, il devient facile de brancher les divers
éléments aux bornes. Tirez délicatement la
boucle de plastique vers le haut pour retirer
la carte; pour la remettre en place, alignez
le guide métallique de la base de l'appareil
avec le trou prévu à cet effet sur la carte puis
enfoncez-la profondément.
Trou pour
l'alignement
Boucle de
du guide métallique
plastique
Avant d'effectuer les branchements,
passez les fils à l'intérieur du boîtier à
l'aide de serre-câbles hermétiques sous
l'appareil.
1.4.1. Détecteurs
Les bornes utilisées pour les détecteurs sont
numérotés Z1, Z2, Z3, etc. sur la carte amo-
vible. Brancher chaque détecteur à une borne
Z et à une borne "COM" (masse). Chaque
borne "COM" est utilisée par deux zones : par
exemple, Z1 et Z2 partagent la même borne
"COM". Assurez-vous que chaque détecteur
est raccordé à la borne "COM" appropriée.
De fausses alarmes peuvent survenir si les
fils de masse sont mal raccordés.
Zone 1
Zone 2
Zone 3
Détecteur
Détecteur
Détecteur
1.4.2. Alimentation en courant CA
Les bornes marquées 16VAC sur la carte amo-
vible servent à brancher le transformateur. Le
transfor mateur fourni avec l'appareil est un
trans for mateur 16.5VCA/40VA. Il doit être
branché à une prise de 120VCA 50/60Hz.
S'assurer que la source d'alimen tation est non
commutée (c'est-à-dire qu'aucun interrupteur
n'est relié à la prise électrique).
1.4.3. Branchement de la batterie
L'Agri-Alert utilise une batterie rechargeable
de 8.4V Ni-MH 2300mAh (pièce n°112-
00007). Aucun autre type de batterie ne peut
être utilisé. Brancher le connecteur mâle relié
à la batterie au connecteur femelle sur la carte
maîtresse. Voir l'annexe B pour des durées de
vie typiques de la batterie.
Connecteur de la
batterie
Batterie
1.4.4. Branchement de la sirène
Relier la sirène aux bornes SIREN sur la carte
amovible. Ces bornes fournissent une tension
de 12VCC avec un courant maximum de 1A.
Noter qu'une batterie doit être branchée pour
utiliser la sirène.
Le circuit de la sirène est surveillé par l'Agri-
Alert en cas de défaillances ou de problèmes de
filage. Si l'impédance de la sirène est trop éle-
vée, cette surveillance peut ne pas fonctionner
correctement. Si c'est le cas, une résistance de
1.5kOhm (1/2W) peut être ajouté au circuit de
la sirène le plus près possible de la sirène.
Si la sirène n'est pas utilisée, relier une résis-
tance de 1.5kOhm 1/2W entre la borne positive
et négative de la sirène ou désactiver l'option
de surveillance de la sirène tel qu'expliqué à la
section 3.5.
Zone 4
Détecteur
1.4.5. Sortie 12VCC
Les bornes marquées 12VDC
fournissent une tension de
12 VC C ave c u n c o u r a n t
maximum de 500mA. Elles
peuvent servir à alimenter
d'autres accessoires tels des
régulateurs de température
ou un module sans fil pour
Agri-Alert (WM-3000). En
cas de panne d'alimentation,
la batterie continue à fournir
12VCC à la sortie.
12VDC
+
-
+
Dispositif
12 VDC
AA800EZe rev.03
-
5
