Module débitmètre configurable ControlLogix Notice d'installation

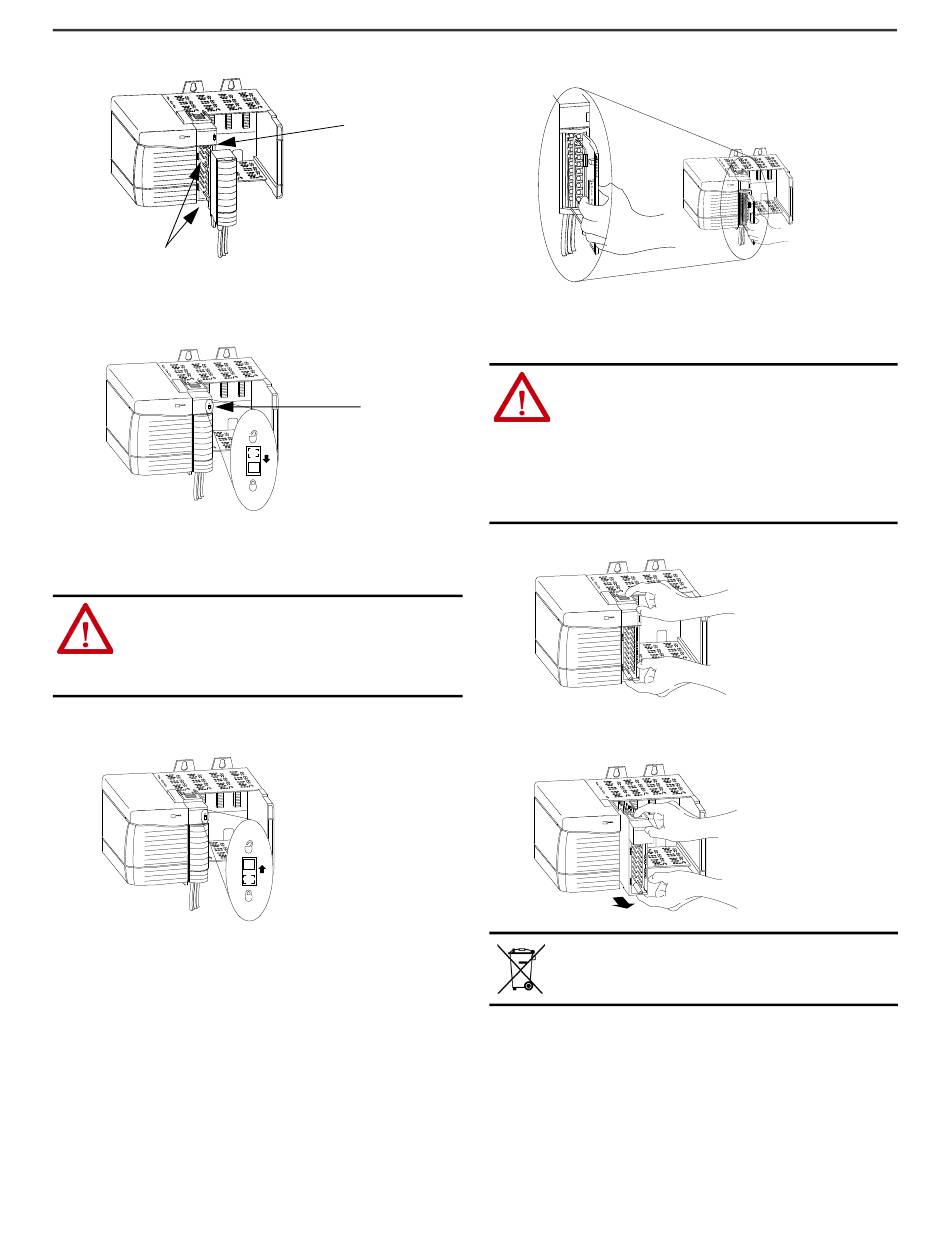

1. Alignez les guides haut, bas et gauche du RTB sur les guides du module.
Guides latéraux du
bornier débrochable
2. Exercez une pression ferme et uniforme jusqu'à l'enclenchement du
bornier RTB sur le module.
3. Faites coulisser la patte de verrouillage vers le bas pour verrouiller le
bornier débrochable sur le module.
Retrait du bornier débrochable du module
AVERTISSEMENT : Lorsque vous branchez ou débranchez le
bornier débrochable (RTB) avec l'alimentation utilisateur sous
tension, un arc électrique peut se produire, provoquer une
explosion dans des installations en environnement dangereux.
Assurez-vous que l'alimentation est coupée ou que la zone
n'est pas dangereuse avant de poursuivre.
Avant de retirer le module, vous devez retirer le bornier débrochable.
1. Déverrouillez la languette de blocage située en haut du module.
8
Guide supérieur du
module
Loquet de
verrouillage
Publication Rockwell Automation 1756-IN085B-FR-P - Février 2021
2. Ouvrez le cache du bornier débrochable et retirez le bornier du module,
comme indiqué.

Retrait du module

AVERTISSEMENT : Quand vous insérez ou retirez le module
alors que le bus intermodules est sous tension, un arc
électrique peut se produire, provoquer une explosion dans des
installations en environnement dangereux.
Assurez-vous que l'alimentation est coupée ou que la zone
n'est pas dangereuse avant de poursuivre. Des arcs
électriques répétés entraînent une usure prématurée des
contacts du module et du connecteur d'accouplement. Des
contacts usés peuvent créer une résistance électrique
susceptible d'entraver le bon fonctionnement du module.
1. Poussez les loquets de fixation.
2. Tirez le module hors du châssis.
Au terme de sa durée de vie, cet équipement doit être
collecté séparément des ordures ménagères municipales
non triées.
