Module débitmètre configurable ControlLogix Notice d'installation
Câblage du bornier débrochable
Câblez le bornier débrochable avec un tournevis plat de 8 mm (5/16 in.) maximum avant de l'installer sur le module.
Un câble blindé est nécessaire avec ce module. Il est recommandé d'utiliser un câble Belden 8761 pour raccorder le module. Les bornes du bornier débrochable peuvent
accepter du câble blindé de 10,33 à 2,1 mm
AVERTISSEMENT : Si vous branchez ou débranchez des fils avec l'alimentation utilisateur sous tension, un arc électrique peut se produire et provoquer
une explosion dans des installations en environnement dangereux. Assurez-vous que l'alimentation est coupée ou que la zone n'est pas dangereuse avant
de poursuivre.

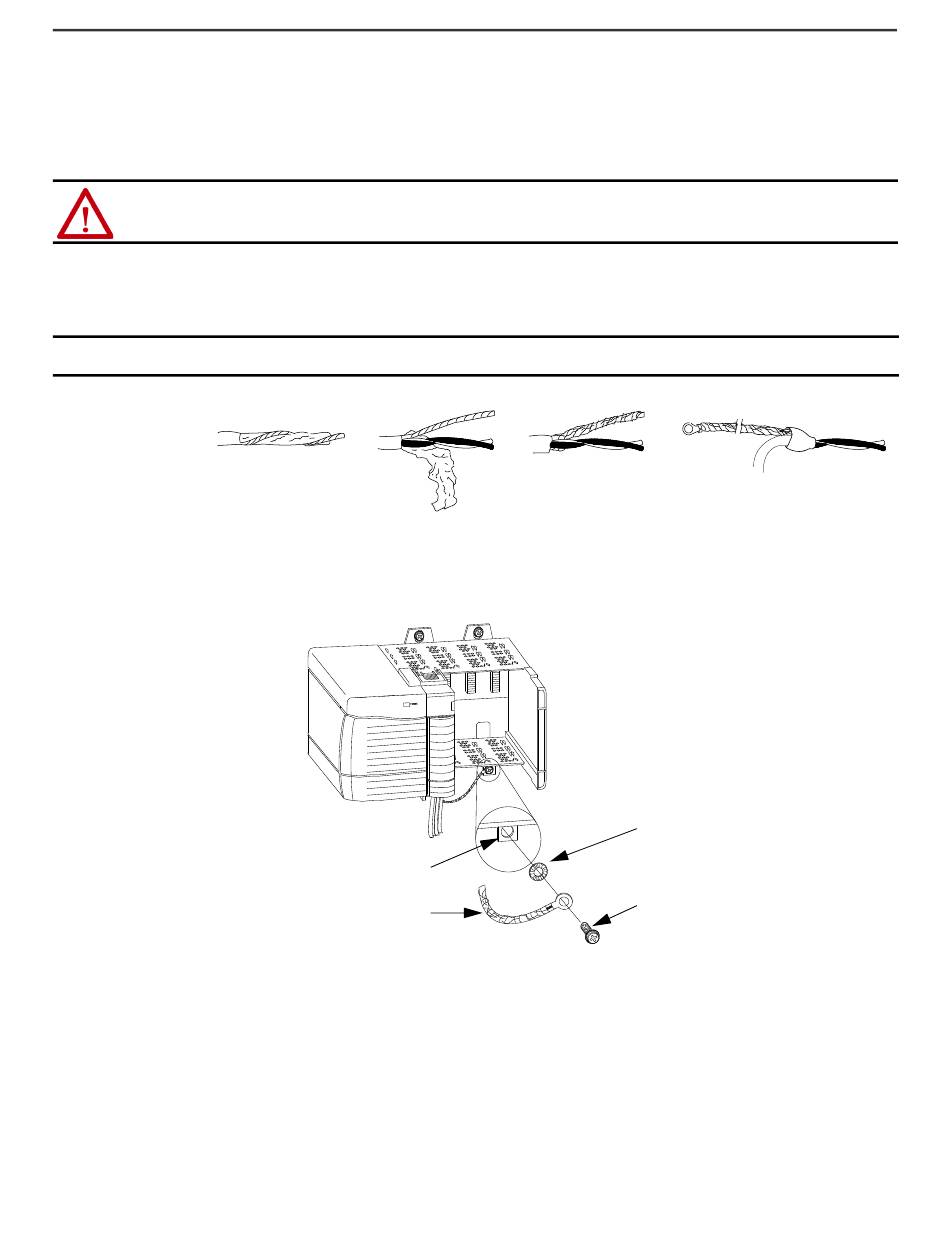

Raccordement de l'extrémité du câble mise à la terre
1.
Mettez le fil de décharge à la terre, comme indiqué.

IMPORTANT

Nous recommandons de mettre le fil de décharge à la terre du côté terrain. Si la mise à la terre côté terrain est impossible, reliez-le à la terre sur
le châssis, comme illustré.
a. Dénudez une partie de la gaine du
câble à raccorder.
b. Séparez la feuille de blindage et le
fil de décharge nu des fils isolés.
c. Torsadez le blindage en feuille
métallique et le fil de décharge
ensemble pour former un brin.
d. Fixez-y une cosse de masse et
placez un manchon
thermorétractable au niveau de la
sortie du gainage du câble.
e. Raccordez le fil de décharge à la patte de fixation
du châssis.
Vous pouvez utiliser n'importe quelle patte de
fixation du châssis prévue pour servir de mise à la
terre fonctionnelle.
2.
Raccordez les fils isolés du côté terrain.
Raccordement de l'extrémité du câble non mise à la terre
1.
Raccourcissez la feuille de blindage et le fil de décharge jusqu'au niveau de la zone de décharge de traction et appliquez un film thermorétractable.
2.
Raccordez les fils isolés au bornier débrochable, comme indiqué dans la prochaine section.
6
(calibre 22 à 14 AWG).
²
a.
b.
e.
Patte de fixation au châssis
Fil de décharge avec cosse
de masse
Publication Rockwell Automation 1756-IN085B-FR-P - Février 2021
c.
Rondelle éventail 4M ou 5M
(n° 10 ou 12)
Vis Phillips et rondelle éventail M4 ou
M5 (n° 10 ou 12) (ou vis SEM)
d.
20104-M
20918-M
