Démontage des modules
Le MAC III Performance est conçu de
manière modulaire. Une procédure complète
de démontage et d'entretien des modules est
incluse dans le manuel d'entretien Martin™
du MAC III Performance.
Important!
Le chariot de zoom/mise au net doit être
déplacé aux positions décrites ci-après
pour démonter les modules.
1. Voir Figure 26. Déplacez le chariot de
zoom/mise au net aussi loin que possible
vers la lentille frontale en poussant une
de ses glissières (A), puis en le
maintenant complètement en avant,
appuyez sur une de ses poulies
d'entrainement (B).
2. Déplacez la roue d'animation aussi que
loin que possible vers le haut de la tête et
tirant sur son chariot d'entrainement
(Figure 24 en page 46). La roue
d'animation est en verre. Ne forcez pas
dessus pour ne pas la casser, ce qui ne
serait pas couvert par la garantie du
produit.
3. Pour démonter les modules, déconnectez
leur connecteur multipolaires puis
enlevez les vis qui les maintiennent
(repérées Figure 27). Prenez toutes les
précautions nécessaires pour ne pas
endommager le module pendant la
manipulation.
B

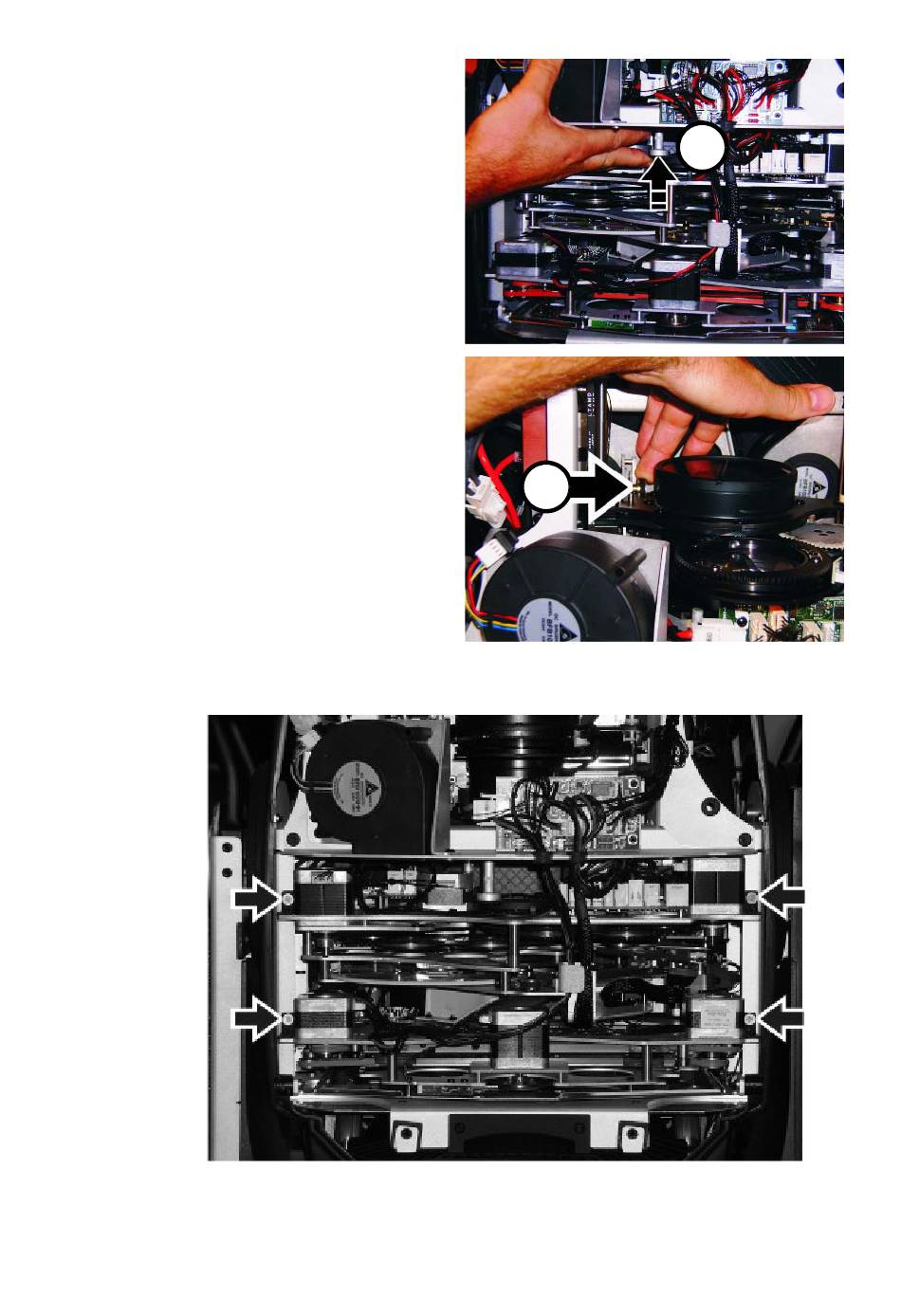

Figure 26: Avancer manuellement le chariot
Figure 27: Vis de fixation des modules
Entretien
A
Zoom / Mise au point
47
