1.5
:
Caractéristiques maximales absolues
1.6 Configuration d'usine
Il est possible de restaurer les paramètres d'origine en mettant le module sous tension avec la touche MENU enfoncée.
Les options disponibles sont les suivantes :
1 ) Calibrage du décalage (offset) : Le module est étalonné avant d'être expédié, mais l'étalonnage
est nécessaire à la suite d'une mise à jour firmware.
2 ) Mise en veille (tim eout) : Définit la durée avant l'extinction de l'écran et du micro-contrôleur
(L'extinction de l'écran prolonge sa durée de vie) .
3 ) Restauration des param ètres par défaut: Il y a beaucoup de réglages sur le module , si vous
n'êtes pas familier avec ceux-ci, cette fonction est utile pour configurer l'appareil à un état connu.
1.7 Guide de démarrage rapide
- Sortir le module de l'emballage . Il y a un film protecteur sur l'écran pouvant être retiré.
- Placez le module sur une plaque d'essai. IL peut être alimenté par le port USB ou avec une alimentation
externe, en appliquant 5 V sur la broche correspondante . Vérifiez vos connexions, une tension appliquée
sur le mauvais pin endommagera le module.
- Connectez le pin AWG sur CH1.
- les boutons sont nommés (de gauche à droite) K1 ,K2 , K3 et K4. K4 est le bouton du menu. Maintenez
appuyer le bouton K1 ( auto config), l'écran devrait ressembler à la figure 10.Appuyez sur les touches
K2 et K3 simultanément pour changer la fréquence échantillonnage
Paramètres
Tension de sortie 5V
Entrée analogique
Entrée numérique
Trigger externe
T° de fonctionnement
T° de stockage
Tableau 3: plages de fonctionnement

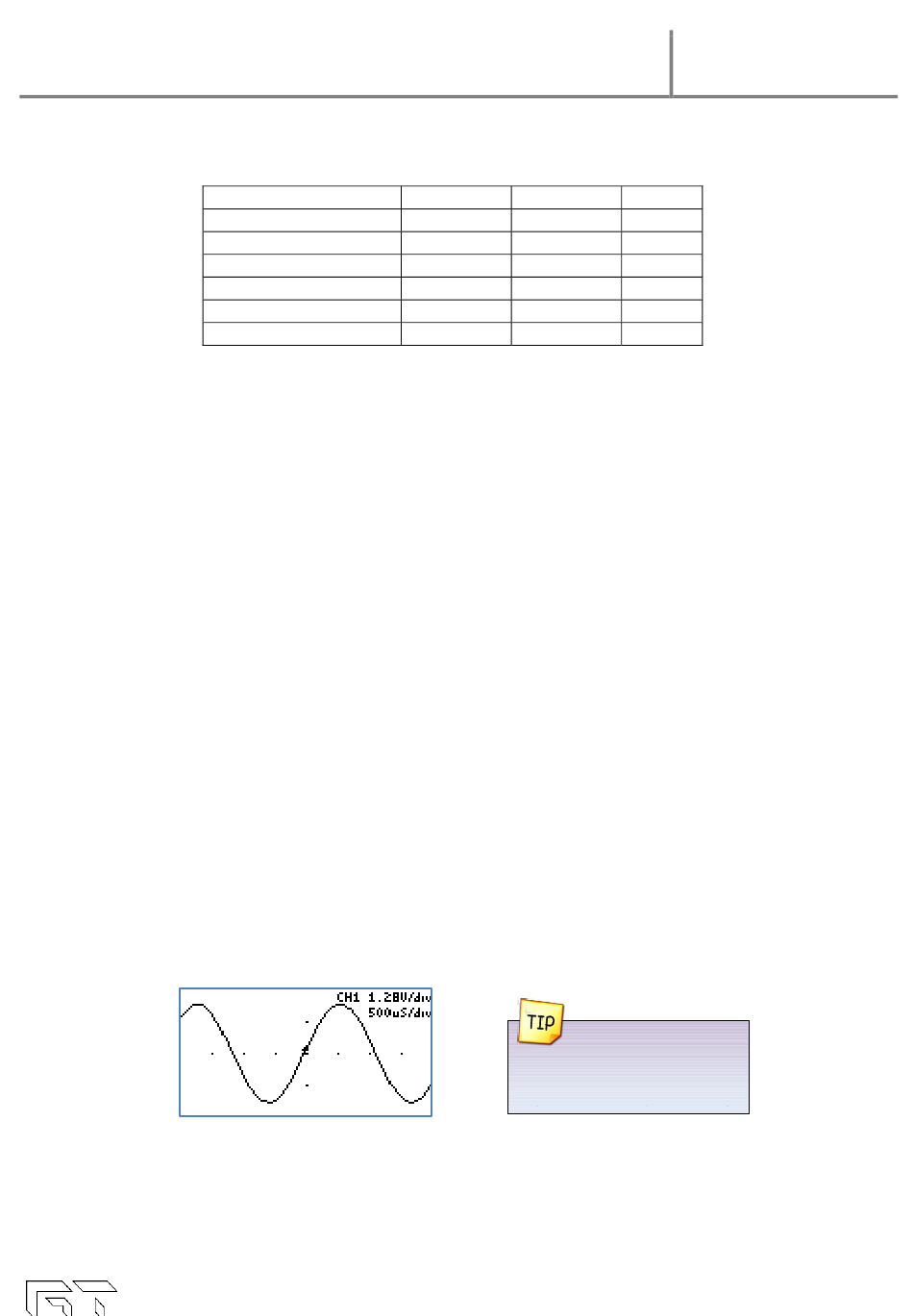

Figure 10: démarrage rapide
DS-XScopes-2.2 - Septembre2012
Xscopes
Minimum
Maximum
-0.5
5.5
-30
30
-0.5
3.8
-2.2
5.5
-40
70
-40
80
D'utilisation sont détaillés
Au chapitre 8.
Manuel
Unité
V
V
V
V
°C
°C
Des exemples
Page | 11
