Power Spot 3 Q5
Plusieurs Power Spot (contrôle DMX)
01) Fixez l'effet lumineux à la structure. Laissez au moins 0,5 mètre sur tous les côtés pour une bonne
circulation d'air.
02) Utilisez toujours un câble de sécurité (code commande 70140/70141).
03) Utilisez un câble XLR à 3 broches pour connecter les projecteurs Power Spot et d'autres appareils.
04) Reliez les unités conformément au schéma 04. Raccordez la prise sortie (out) de l'unité DMX avec la
prise entrée (in) de la deuxième unité à l'aide d'un câble DMX. Répétez cette opération pour
raccorder la seconde, la troisième et la quatrième unité.
05) Alimentation électrique : connectez les cordons d'alimentation électrique aux prises IEC de chaque
unité, puis branchez leurs autres bouts aux prises secteur adéquates, en commençant par la
première unité. N'alimentez pas le système avant de l'avoir correctement configuré et connecté.
Configuration DMX de plusieurs Power Spot
Remarque : reliez tous les câbles avant de connecter à l'alimentation électrique
Code commande : 42573
10

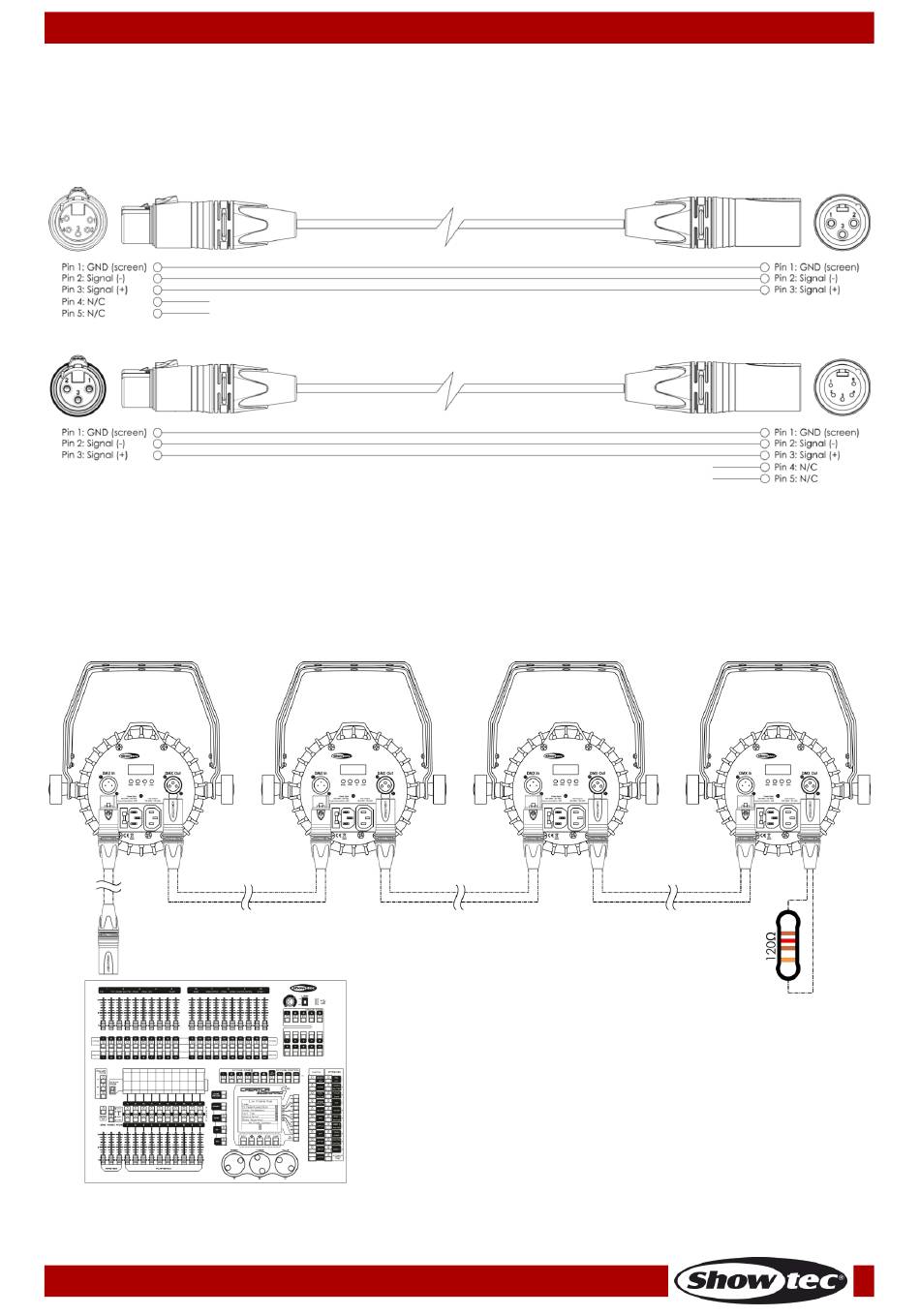

Schéma 04
