En cas de fuites, arrêtez immédiatement le
fonctionnement de l'installation et contactez la
société OCHSNER.
Les raccordements de la pompe à
chaleur
sont
fonctionnement et également pendant
les phases d'arrêt qui suivent. Risque de brûlure au
contact des raccordements !
Les exigences en matière de sécurité et
d'environnement
doivent
(voir p. ex. : norme EN 378).
1.6 Transformations non concertées
Les transformations ainsi que la fabrication de
pièces de rechange réalisées de façon non
concertée nuisent à la sécurité de l'installation ou
du personnel et annulent la déclaration de
conformité
émise
par
transformations
du
préalablement approuvées par le fabricant. Pour
des pièces de rechange, veuillez contacter la
société OCHSNER. L'utilisation d'autres pièces lève
toute responsabilité quant aux conséquences qui
en découlent.

2 Description de l'appareil

2.1 Fonction

Grâce à un travail technique les pompes à chaleur
des séries IWWHC/ISWHC utilisent l'énergie d'un
système ayant un niveau de température plus
faible afin d'amener cette énergie à un niveau plus
élevé et de la transmettre par la suite (ainsi que
l'énergie d'entraînement utilisée) à un système
devant être chauffé. Le système au niveau de
température le plus faible peut en outre être
utilisé en tant que circuit de refroidissement.
Les domaines d'applications sont variés, toujours
en conformité avec les limites de fonctionnement
de la machine, notamment celles des échangeurs
de chaleur à plaques et du compresseur (annexe).
Il est interdit de faire fonctionner la pompe à
chaleur en-dehors de ces limites.
Manuel d'utilisation de la pompe à chaleur IWWHC_v3.4.docx
chauds pendant
le
être
observées
le
fabricant.
Les
produit
doivent
être

2.2 Circuit frigorifique

Le circuit frigorifique se compose de :
• échangeur de chaleur à plaques en tant
qu'évaporateur
• compresseur, amortissent le bruit et les
vibrations, fixé sur une robuste plaque métallique
• échangeur de chaleur à plaques en tant que
condenseur
• séchoir ; collecteur de fluide frigorigène ;
détendeur électronique ; organes de sécurité
• fluide frigorigène de sécurité non chloré et
ininflammable et une huile biodégradable
spéciale pour le compresseur
ISCH
Pompe à chaleur

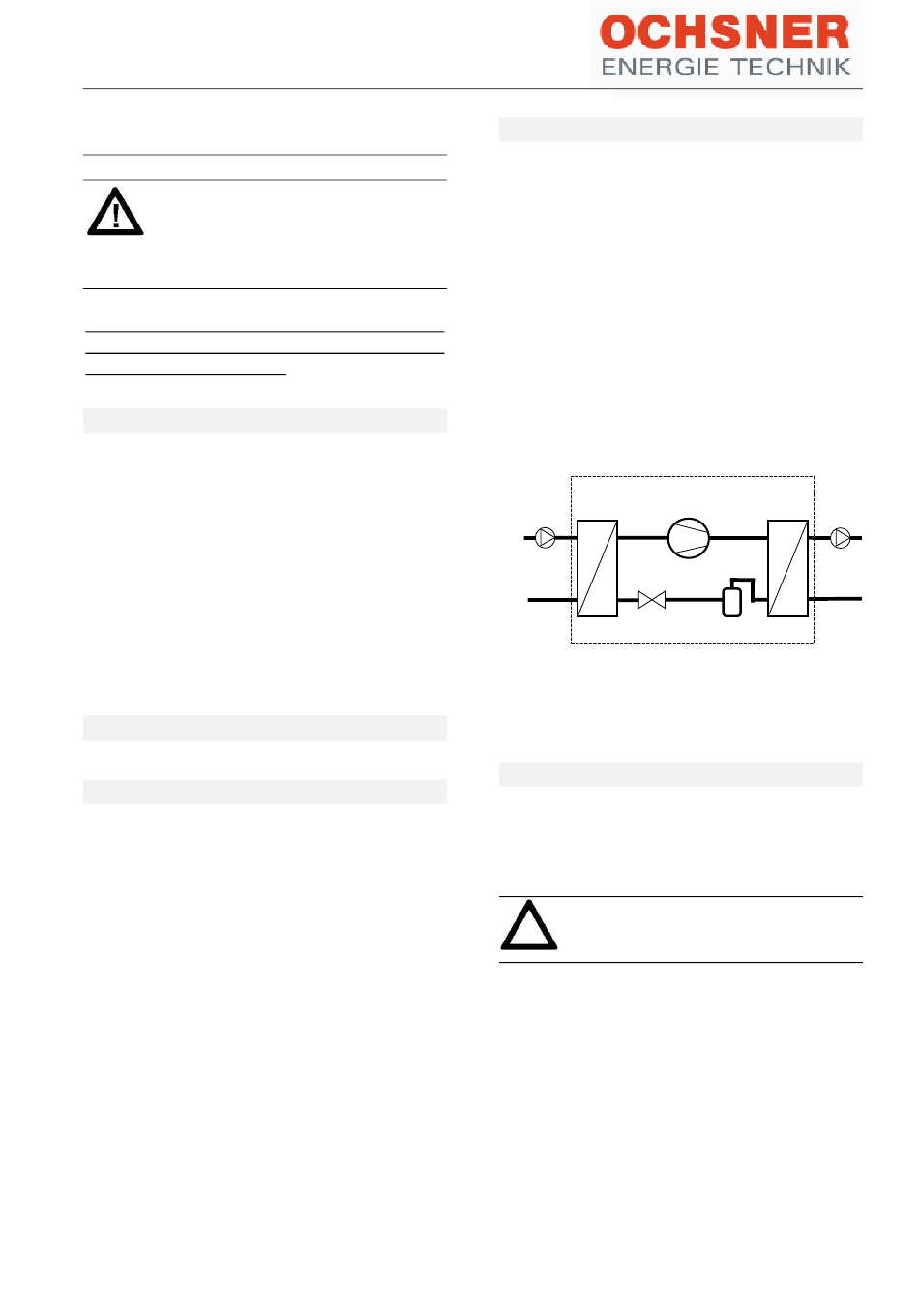

1 :
Circuit frigorifique
Figure
ISCH – Source de chaleur
ICS – Installation côté secondaire
2.3 Pompe à chaleur
Les pompes à chaleur des séries IWWHC et ISWHC
sont des appareils compacts destinés à un
montage intérieur.
La pompe à chaleur est appropriée au
montage intérieur et ne convient PAS
au montage extérieur.
Selon le type, l'extraction de la chaleur (circuit
source de chaleur) s'effectue par l'intermédiaire
d'un propre circuit d'eau comme par ex. l'eau de
process ou du puits comme source ou d'un circuit
d'eau glycolée, par ex. au sein de systèmes
géothermiques comme un capteur plan, un
collecteur en cunette ou de sondes profondes.
Les pompes à chaleur des séries IWWHC/ISWHC
travaillent généralement en mode de chauffage
monovalent.
Elles
peuvent
associées à tout moment à un autre générateur de
chaleur.
ICS
toutefois
être
Page
5 sur 42
