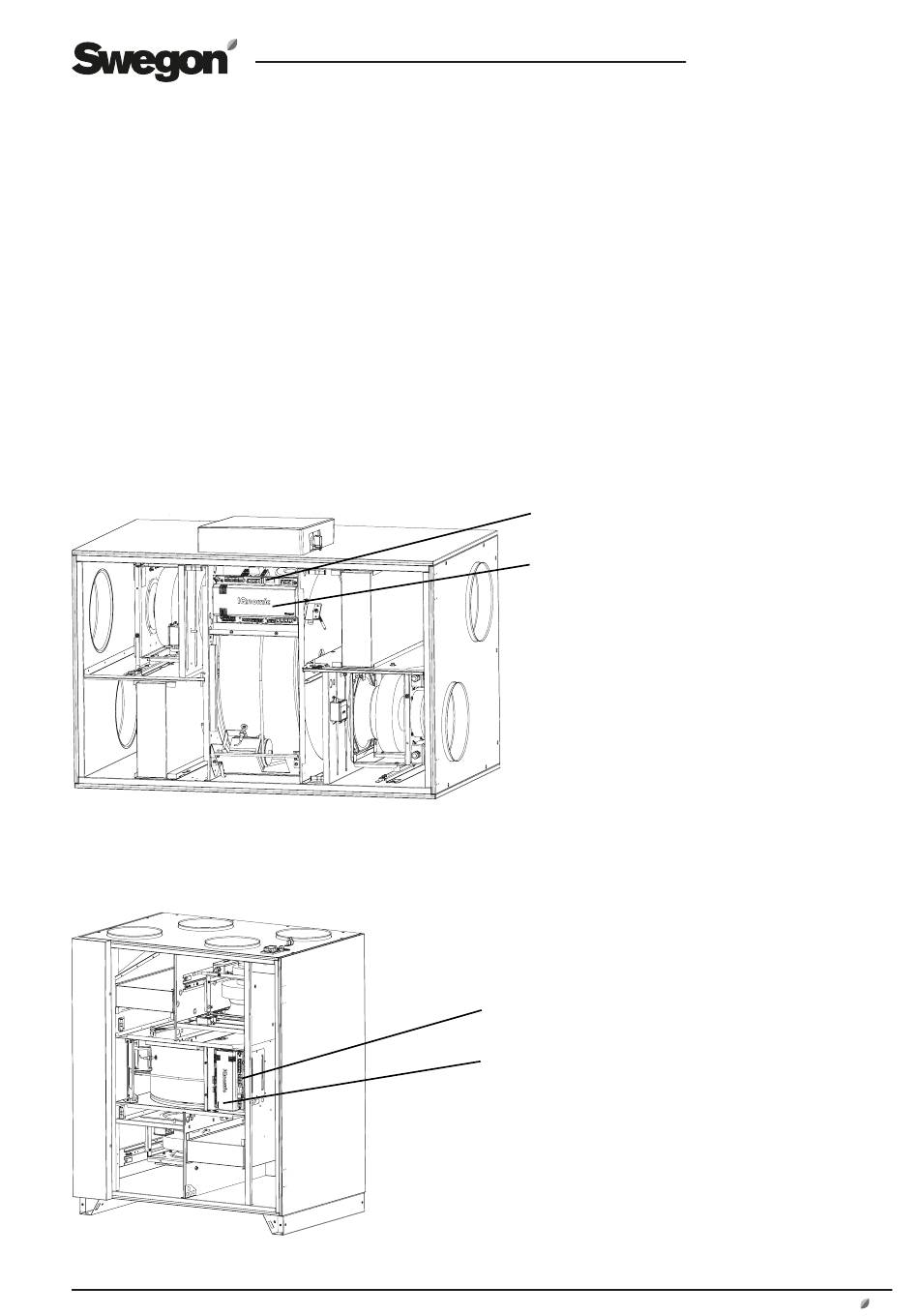

19.3 Armoire électrique
L'armoire électrique contient deux éléments: le module de
commande et le module d'alimentation.
Sur la CTA COMPACT Unit, le module de commande se
trouve derrière le panneau d'habillage de la batterie de
chauffage, qui doit être démonté pour avoir accès.
Le module d'alimentation se trouve derrière le module de
commande.
Pour accéder au module d'alimentation de la CTA COM-
PACT Unit, retirer le boîtier de connexions situé au dessus
de la centrale.
Sur la CTA COMPACT Top, retirer le panneau d'habillage
par les entrées de câble de la gaine d'air extrait de la cen-
trale. Voir l'illustration.
COMPACT Unit
COMPACT Top
Nous nous réservons le droit d'apporter des modifications sans préavis.
Module d'alimentation
Module de commande
Module d'alimentation
Module de commande
FR.COMPACTUTSK.210520
www.swegon.com
53
