4
ECRAN DE VISUALISATION ET
MANIPULATION DES MENUS

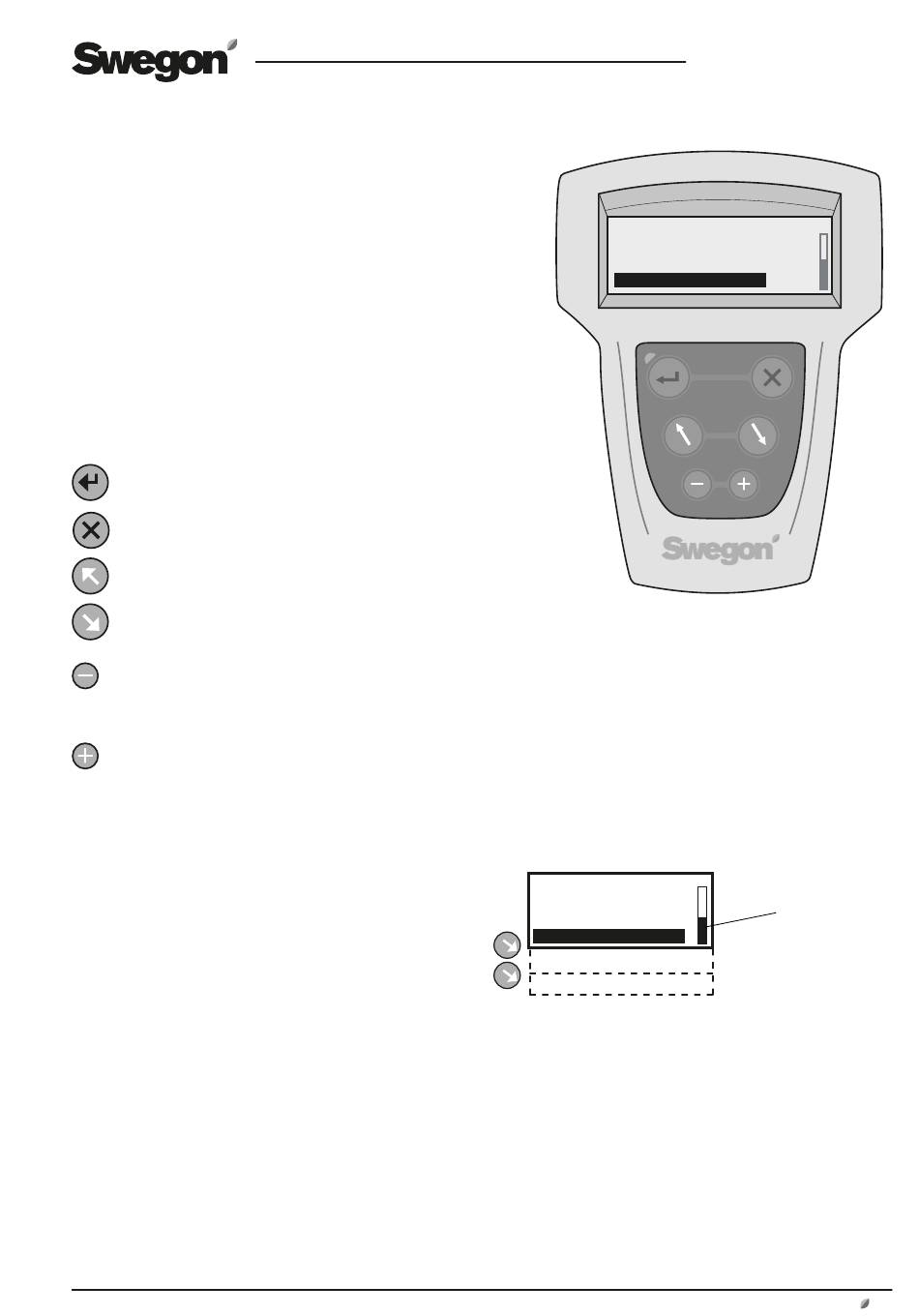

4.1 Ecran de visualisation
4.1.1 Généralités
L'écran de visualisation comporte un boîtier de commande
caréné muni d'un câble de 3 m de long relié par un rac-
cord à baïonnette à l'unité.
L'écran de visualisation comporte un écran d'affichage
lumineux, 6 touches et un voyant d'alarme rouge.
4.1.2 Touches
Les touches ont les fonctions suivantes :
ENTREE confirme la sélection de la fonction indi-
quée et passe au sous-menu suivant.
ECHAP revient au menu précédent.
AVANCER ou GAUCHE.
RECULER ou DROITE.
DIMINUER la valeur du réglage indiqué. Les modi-
fications sont enregistrées immédiatement et ne
nécessitent pas de confirmation avec ENTREE.
AUGMENTER la valeur du réglage indiqué.
Les modifications sont enregistrées immédiatement
et ne nécessitent pas de confirmation avec ENTREE.
4.1.3 Ecran d'affichage
L'écran d'affichage a 4 lignes. Toutefois, de nombreux me-
nus comportent plus de lignes et celles-ci s'affiche l'une
après l'autre lorsque l'on appuie sur RECULER. L'indicateur
de position montre où l'on se trouve dans le menu.
4.1.4 Abréviations
Les abréviations suivantes sont utilisées de façon générale
dans les menus :
AP = Air de pulsion (Ex : VENTILATEUR AP = ventilateur air
de pulsion)
AR = Air extrait
EXT = Air extérieur
AMB = Température ambiante
AG = Sécurité antigel
Recup = Récuperateur
Nous nous réservons le droit d'apporter des modifications sans préavis.
FR.COMPACTUTSK.210520
COMPACT-U
ARRET
FONC MANUEL
ARRET?
COMPACT-U MAR 14:40
ARRET
FONC MANUEL
ARRET?
FONC MAN/AUTO
REGLAGES
MAR 14:40
Indicateur de position
www.swegon.com
11
