RACCORDEMENTS DE LA CARTE CHARGEUR
Le raccordement des entrées/sorties de la Carte Chargeur s'effectue par l'intermédiaire de connecteurs débro-
chables. Les câbles doivent être préalablement raccordés sur les connecteurs qui viennent ensuite se fixer sur

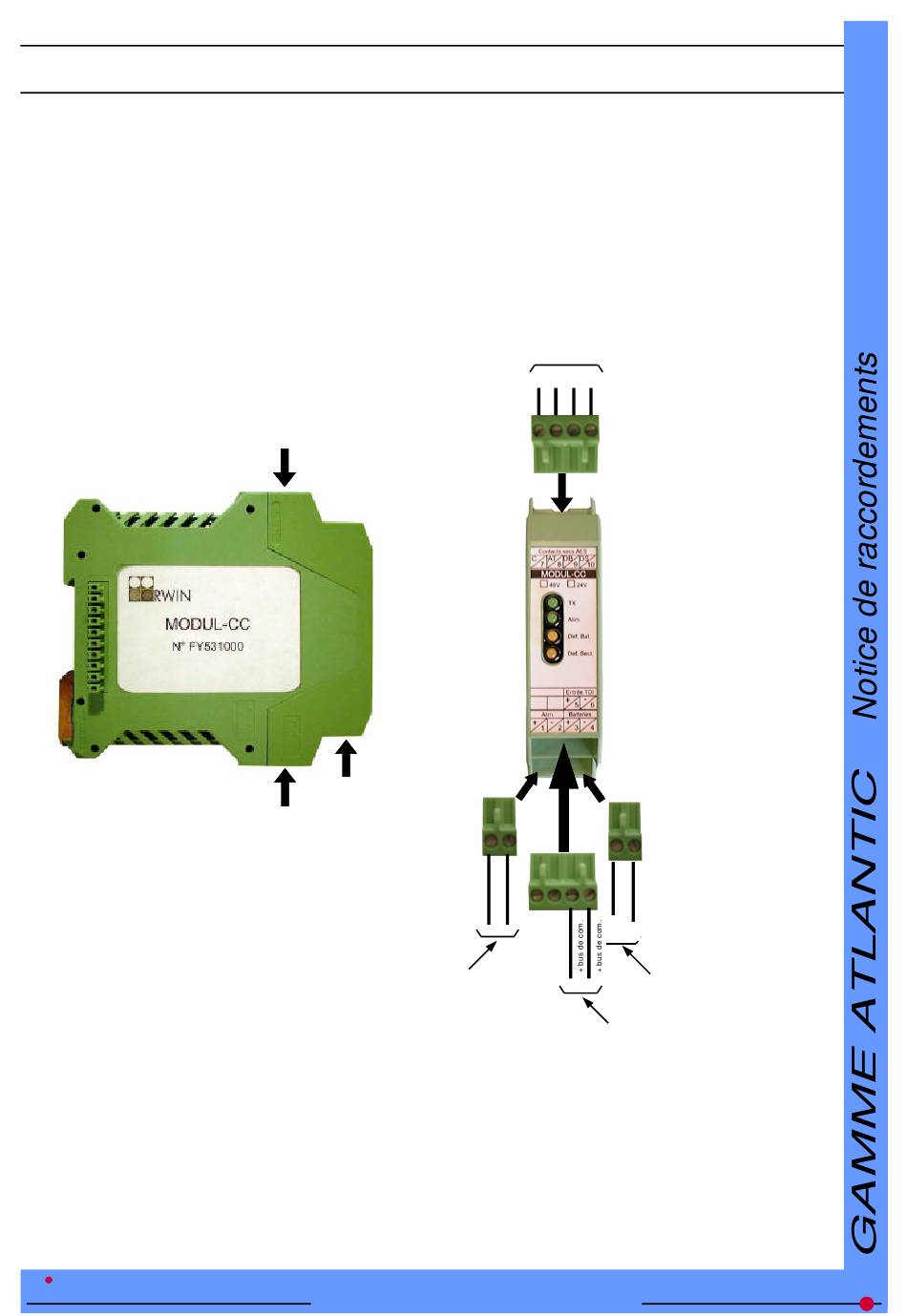

la Carte Chargeur (voir schéma page suivante).
Finsécur
MODUL-CC Carte Chargeur
Bornes 7, 8, 9, 10
Bornes 5 et 6
Bornes 1, 2, 3, 4
Alimentation système
(24v venant de
l'alimentation interne)
Notice de raccordements
N° EN 900002 VERSION A
7
8
9 10
les bornes 7, 8, 9, 10 doivent
être reliées entre elles
-
+
-
+
1
2
3
4
5
6
Entrée 1, non utilisé
vers batteries 24v
Page : 16
