OPTIFLEX 1300 C
Espace entre la sonde et les autres objets dans le réservoir
Type de sonde
Sonde coaxiale
Sonde double tiges 6
Sonde double câbles Ø 4 mm / 0,15¨ 6
Sonde monotige 7
Sonde monocâble Ø 4 mm / 0,15¨ 7
Sonde monocâble Ø 2 mm / 0,08¨ 7

3.4.2 Installation dans un puits tranquillisant

Utiliser un puits tranquillisant dans les cas suivants :
• Présence de mousse très conductive dans le réservoir.
• Le produit est très fortement agité.
• Présence d'un trop grand nombre d'obstacles à proximité de l'emplacement prévu pour
l'installation de l'appareil.
• L'appareil est utilisé pour mesurer d'un liquide (pétrochmique) dans un réservoir doté d'un
toit flottant..

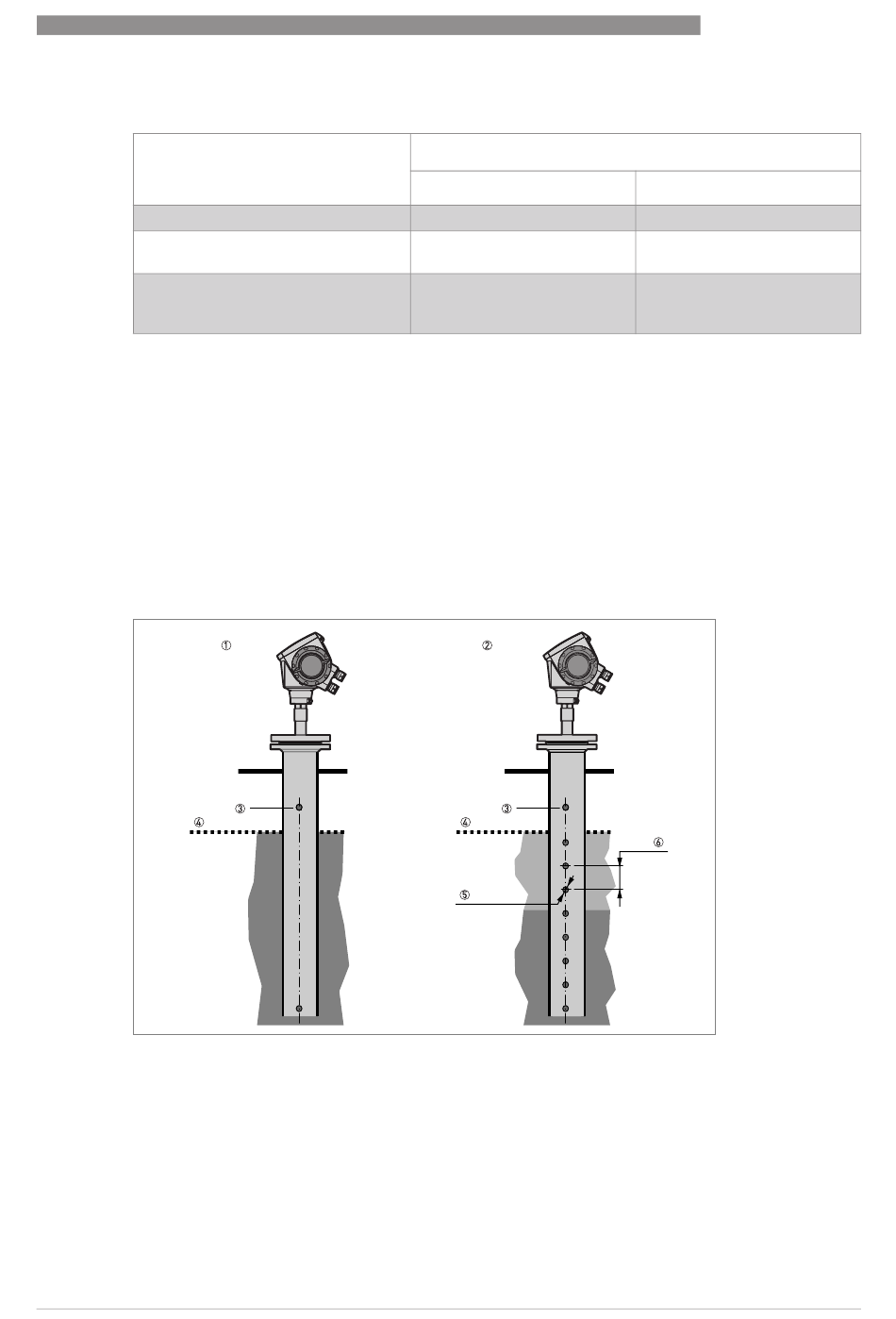

Figure 3-6: Recommandations d'installation dans un puits tranquillisants
1 Puits tranquillisant dans des réservoirs contenant un seul liquide
2 Puits tranquillisant dans des réservoirs contenant plus d'un liquide
3 Orifice d'équilibrage
4 Niveau maxi du liquide
5 Trou de circulation du liquide
6 Distance entre les trous ≥ 25 mm / 1¨ (dépend de la couche minimale à mesurer)
06/2009 - 4000050105 - TD OPTIFLEX 1300 R09 fr
Espace vide (rayon, R
[mm]
www.krohne.com
MONTAGE
) autour de la sonde
min
[pouces]
0
100
300
3
0
4
12
39
