Montage
36
55%
5
50mm ≤ E / B / C / D ≤ 400mm

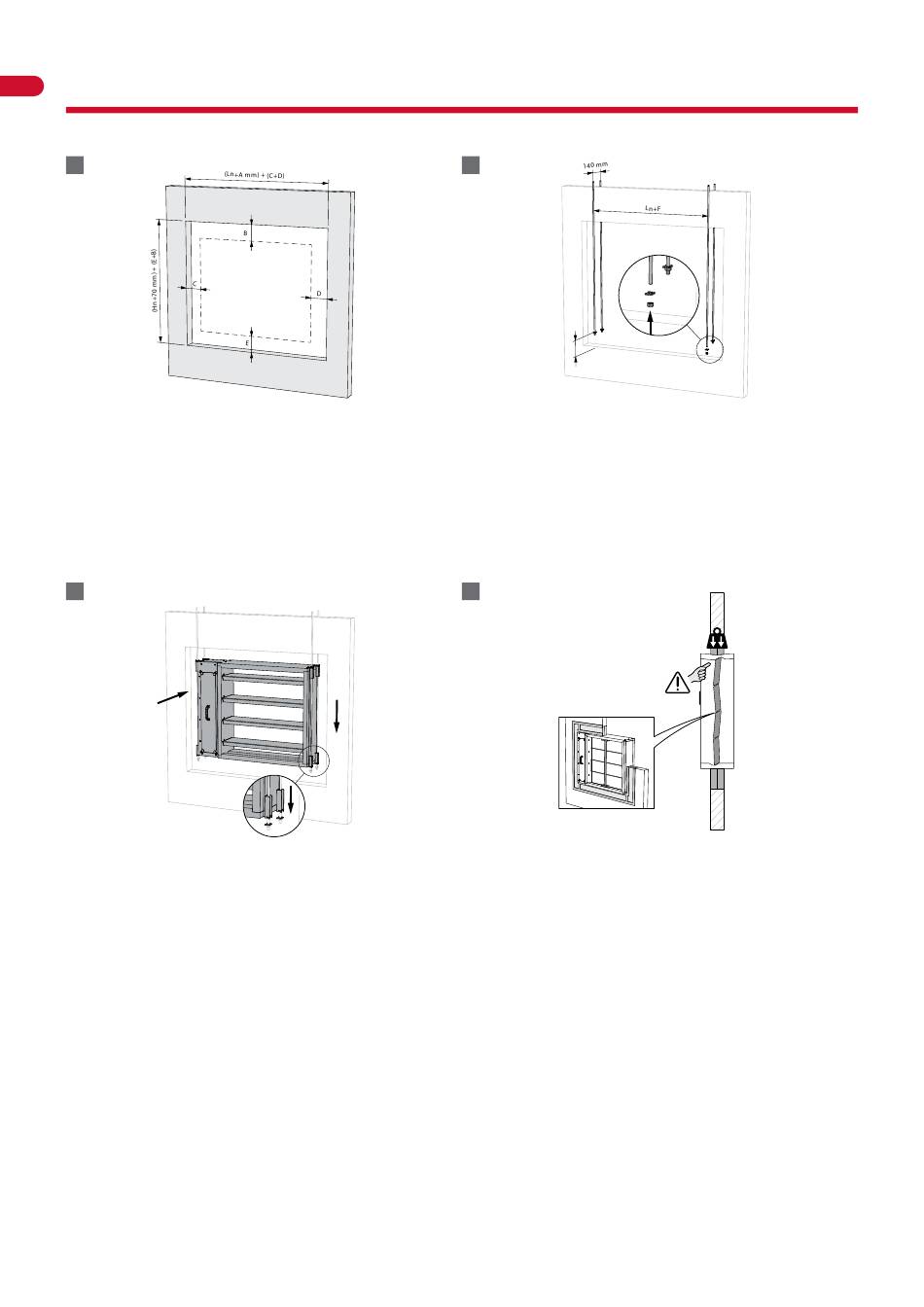

5. Positionnez le volet dans la réservation du mur selon les
directives pour chaque type de mur.
55%
7
7. Placez le volet sur les languettes. Les tiges filetées doivent se
trouver à l'intérieur des profils en U des équerres. Veillez à bien
fixer les languettes aux équerres inférieures.
Lors du passage à travers la paroi du compartiment, la
suspension ne doit pas être isolée. Lorsqu'elle est installée
dans des gaines, la suspension doit être isolée de manière
équivalente à la suspension de la gaine.
55%-300%
6
A
50mm ≤ A ≤ 400 mm
6. Montez les tiges filetées (≥ M10) pour la suspension des
volets sur l'avant et l'arrière du mur, avec F = 320 mm pour un
volet standard.
Attention : pour un volet de hauteur ≤ 400 mm et option BP
†
FM ou ZENiX 1SD, F = 490 mm. Mettez une languette et un
écrou sur chaque tige filetée. Alignez toutes les languettes à
la même hauteur.
8
8. Soutenez le tunnel et serrez les lames dans sa position
de sécurité pour éviter la déformation du tunnel lors du
dessèchement du colmatage.
Achevez le scellement du volet selon les directives par type de
mur.
