Annexe n°2
Champ d'application
La présente annexe décrit la procédure de connexion et déconnexion des
embouts verrouillables pour fluides médicaux ; elle est destinée aux détenteurs
ou utilisateurs des dispositifs incluant ce composant.
Ce document fait partie intégrante de la notice d'utilisation des débitmètres
DEBISTAR+.
Embouts verrouillables AFNOR
Spécifications
Norme de référence
Pression de travail nominale Gaz : 3.5 bar ; Vide -0.6 bar
Pression de travail maximale Gaz : 6 bar ; Vide -0.9 bar

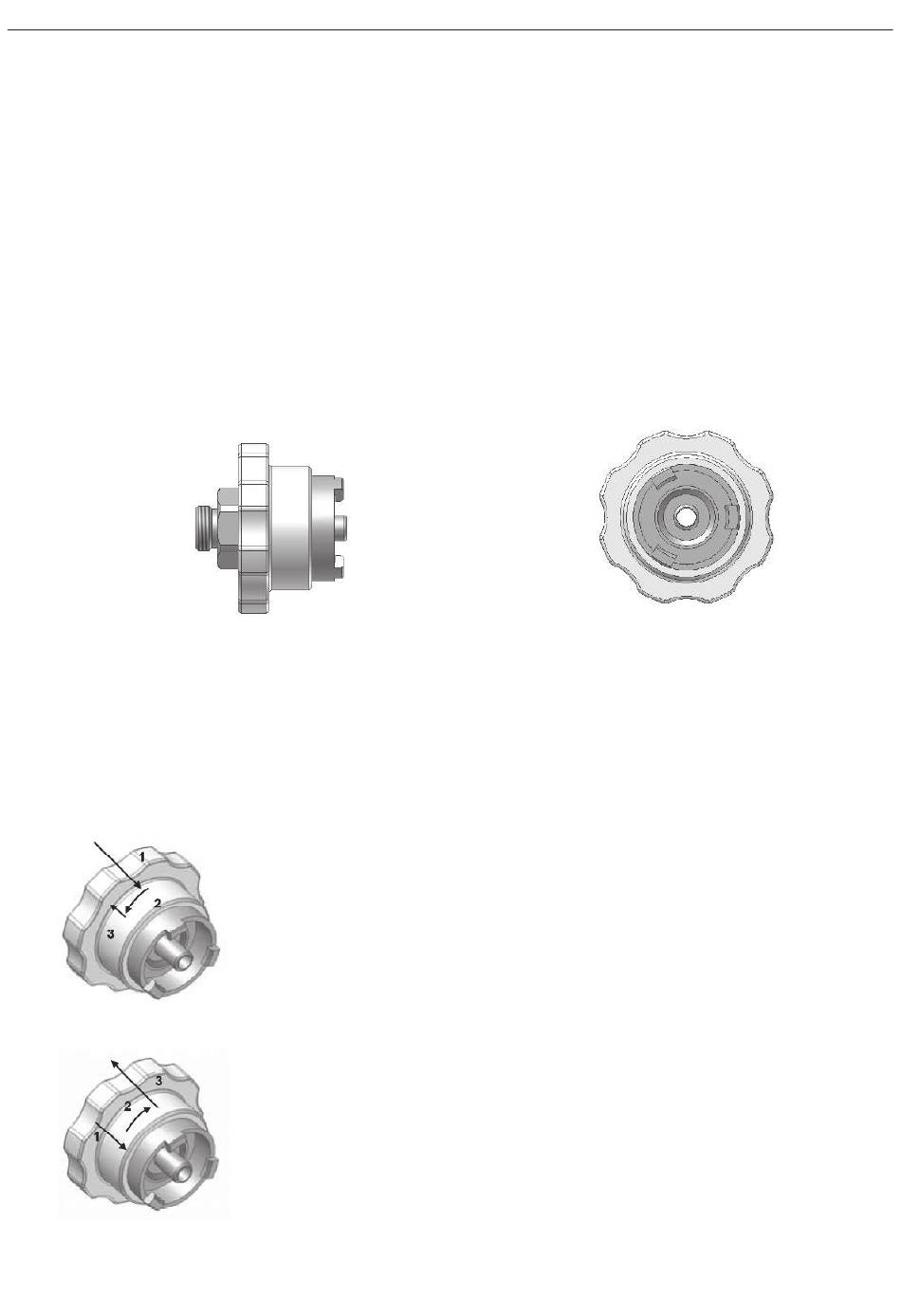

VUE DE FACE
Les dessins des embouts verrouillables sont donnés à titre informatif pour aider i i
à leur identification. Les embouts réels peuvent varier des schémas en fonction
du fluide auquel ils se destinent. A noter que les recommandations de connexi-
on / déconnexion et maintenance restent identiques.
Procédure de connexion/déconnexion :
Recommandations à l'utilisateur
Réaliser un test fonctionnel avant tout raccordement.
d d d d b t b b b
Connexion:
1) Insérer le tube central de l'embout mâle dans l'orifice du
raccord femelle opposé – positionner les crans de l'embout
mâle dans les crans femelles de la prise correspondante et
pousser à fond jusqu'en butée.
2) Maintenir la pression exercée sur l'embout verrouillable
et tourner vers la droite jusqu'à l'extrémité de chacune des
encoches.
3) Relâcher et s'assurer que les crans sont bien verrouillés.
4) Tirer la bague en plastique vers soi, maintenir tout en
tournant dans le sens souhaité pour bien positionner le
dispositif équipé de l'embout verrouillable.
Déconnexion:
1) Pousser l'embout à fond.
2) Maintenir la pression exercée sur l'embout et tourner vers la
gauche jusqu'à dégager les crans de la prise femelle.
3) Relâcher et tirer l'embout verrouillable de la prise.
FR- NOTICE D´INSTRUCTIONS- Debistar
NF S EN 90-116
VUE DE COTE
