Panneau de service
▪
Ouverture des trous de passage
•

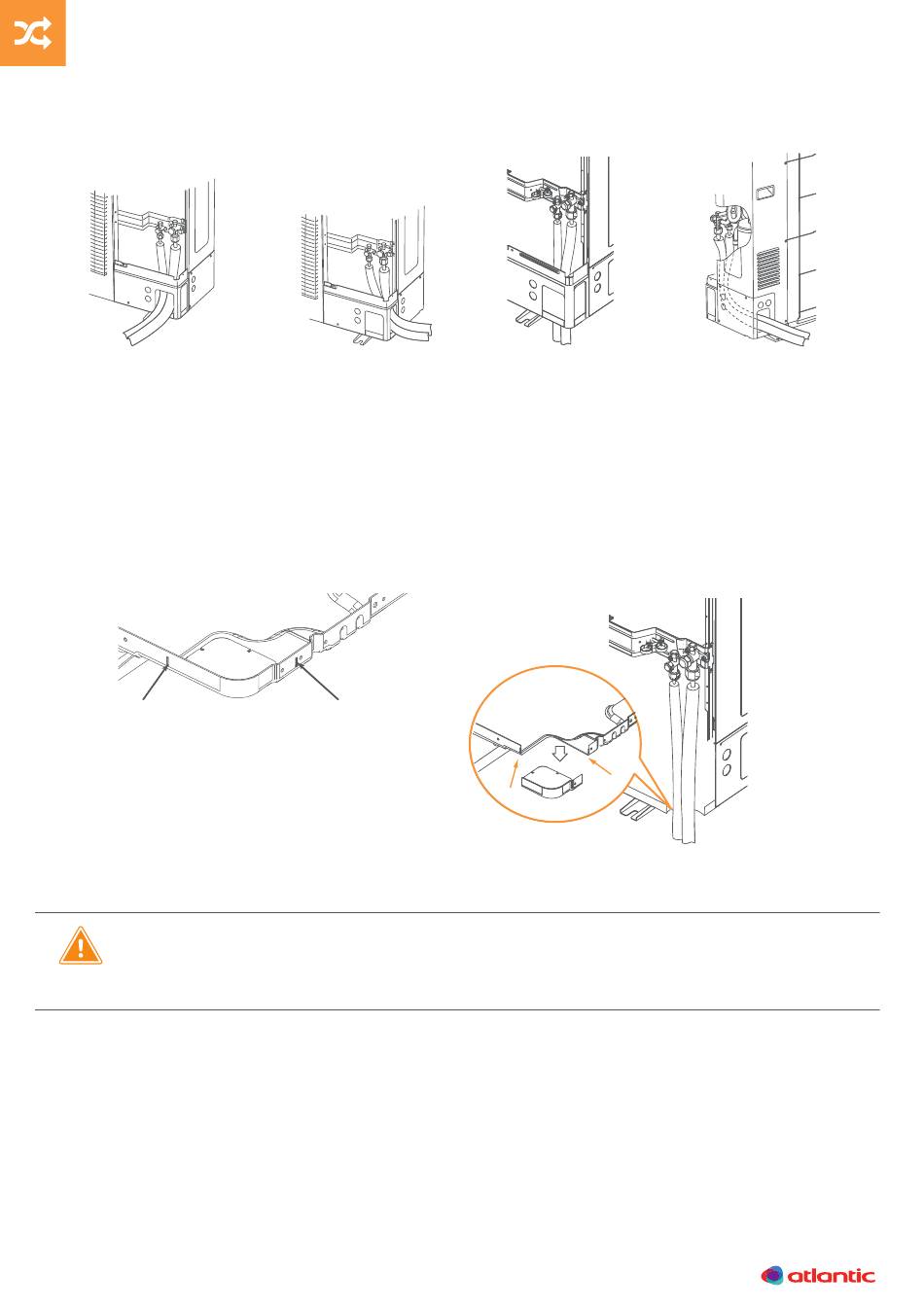

Les tuyaux peuvent être connectés à partir de 4 directions, avant, latérale, arrière et inférieur.
Connexion
à l'avant
•
Lors de la connexion par le bas, retirer le panneau de service et le couvercle avant de la tuyauterie
de l'unité extérieure, et ouvrir le trou de dégagement dans le coin inférieur de la sortie de la
Connexion
tuyauterie.
à l'avant
1.
Découper les 2 fentes (utiliser une scie à métaux.)
2.
Installer comme indiqué sur la figure ci-dessous
Fente
Fente
•
S'assurer que le câble d'alimentation et le câble d'interconnexion ne passent pas par
les mêmes ouvertures de passe-câbles. Ils doivent être installés séparément via une
ouverture chacun afin de prévenir leur détérioration.
30
Connexion
latéral
Connexion
latéral
Fente
Fente
Connexion
par le bas
Connexion
par le bas
Connexion
par le bas
Connexion
par le bas
Connexion
à l'arrière
Connexion
à l'arrière
