Réducteur à roues coniques GK 10.2 – GK 40.2
10
Usinage de l'écrou de tige (accouplement type A) :

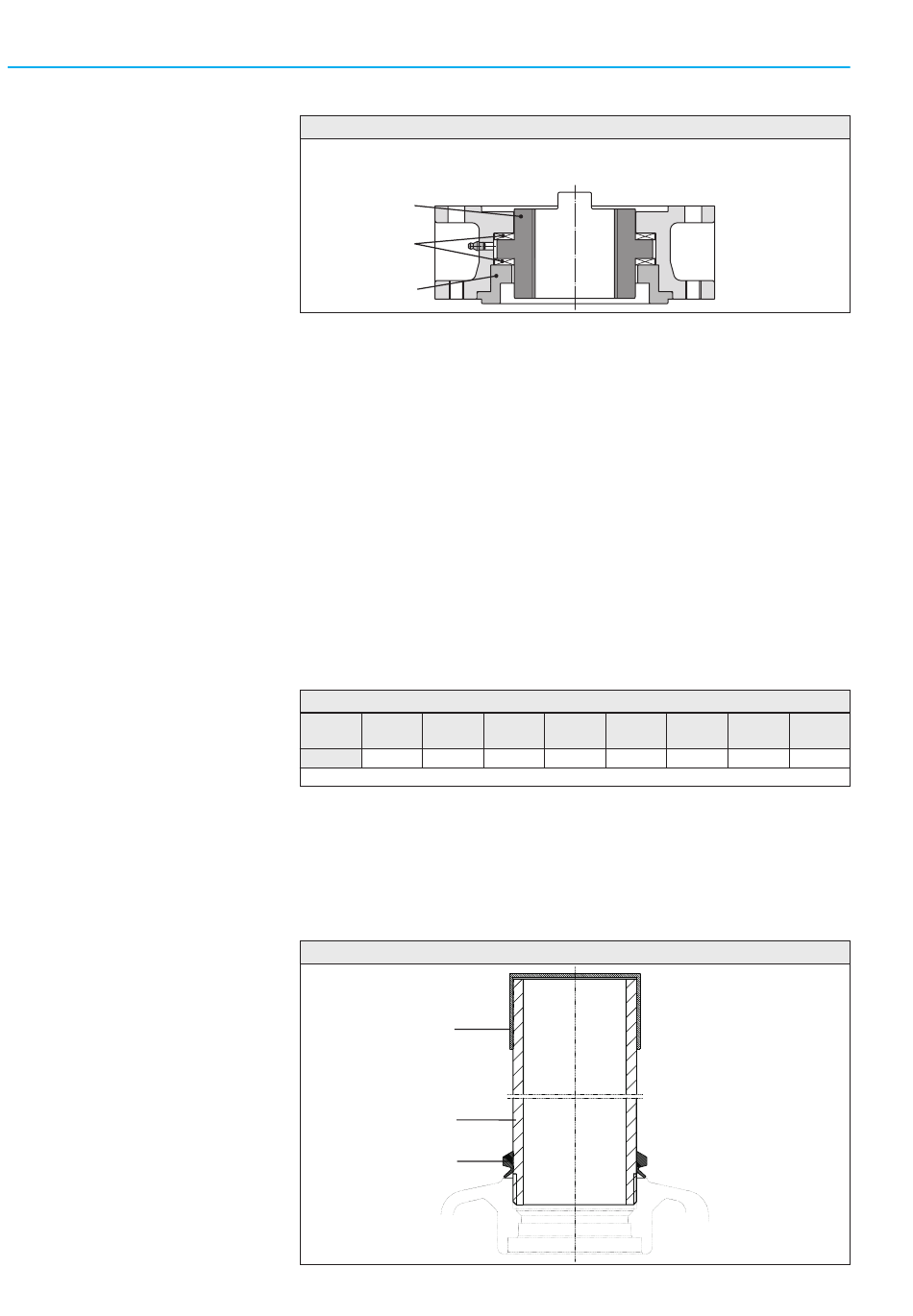

Figure 4
80.3
80.01/80.02
80.2
.
.
Il n'est pas nécessaire de retirer la boîte à écrou du réducteur.
Déposer la bague de centrage (80.2, figure 4) de la boîte à écrou.
.
Retirer l'écrou de tige (80.3) avec le roulement à aiguilles (80.01) et les
.
rondelles de butée (80.02).
Retirer le roulement à aiguilles et ses rondelles de l'écrou de tige.
Aléser et tarauder l'écrou de tige.
.
Lors de la fixation dans le mandrin, vérifier que l'écrou de tige est bien
.
centré !
Nettoyer l'écrou de tige après usinage.
.
Appliquer de la graisse polyvalente EP aux savons lithium sur le roule-
ment à aiguilles et ses rondelles puis les monter sur l'écrou de tige.
Remettre en place l'écrou de tige avec ses roulements dans la boîte à
.
écrou. Vérifier que les ergots sont bien en place dans la rainure de l'arbre
.
creux.
Visser la bague de centrage et serrer jusqu'en butée.
Injecter la graisse polyvalente EP aux savons lithium à base d'huiles raffi-
nées par le graisseur à l'aide d'une pompe à graisse en respectant les
quantités selon la table.
Tableau 3: Quantités de graisse pour paliers de type d'accouplement A
Accou-
A 07.2
A 10.2
plem.
1)
Qté
1,5 g
2 g
1) pour graisse à densité ρ = 0,9 kg/dm³
.
Tube de protection pour vanne à tige montante
.
Enrober le filetage de chanvre, de ruban en téflon ou d'un liquide d'étan-
.
chéité pour filetage.
.
Visser le tube de protection (1) dans le taraudage (figure 5) puis serrer.
Enfoncer le joint à lèvres (2) sur le carter.
Vérifier si le capuchon du tube (3) est bien en place et n'est pas endom-
magé.
Figure 5: Tube de protection pour tige montante
3
1
2
Type d'accouplement A
Ecrou de tige
A 14.2
A 16.2
A 25.2
3 g
5 g
10 g
Instructions de service
A 30.2
A 35.2
A 40.2
14 g
20 g
25 g
