AUMA GK 10.2 Supplément Au Manuel

Supplément
Réducteurs à roue conique GK 10.2 – GK 40.2
Transport
Ce supplément est destiné à donner des informations complémentaires par rapport aux instructions de service pour
réducteurs multitours du type :
Charge suspendue !
Mort ou lésions graves
 NE PAS se placer sous une charge suspendue.
 Fixer les dispositifs de levage au carter et NON au volant, au servomoteur ou à la commande de
servomoteur.
 Contrôler que l'anneau de levage et le goujon soient vissés fermement dans le carter.
 Respecter les références du fabricant concernant la fixation des élingues de levage et sangles.
 Respecter le poids total de la combinaison (réducteur, servomoteur, commande de servomoteur,
forme d'accouplement).
 Vis à anneau, goujons et anneaux de levage sont exclusivement admissibles pour les combinaisons
telles que représentées ci-dessous.
 Protéger la charge contre chute, dérive ou basculement.
GK 10.2 – GK 16.2
Les réducteurs sont livrés avec servomoteur et forme d'accouplement du type A et AF montés jusqu'à la taille 16.2. La
suspension se fait toujours à l'aide des élingues de levage/de sangles, enrobés autour de la bride de montage du réduc-
teur et du carter du servomoteur.

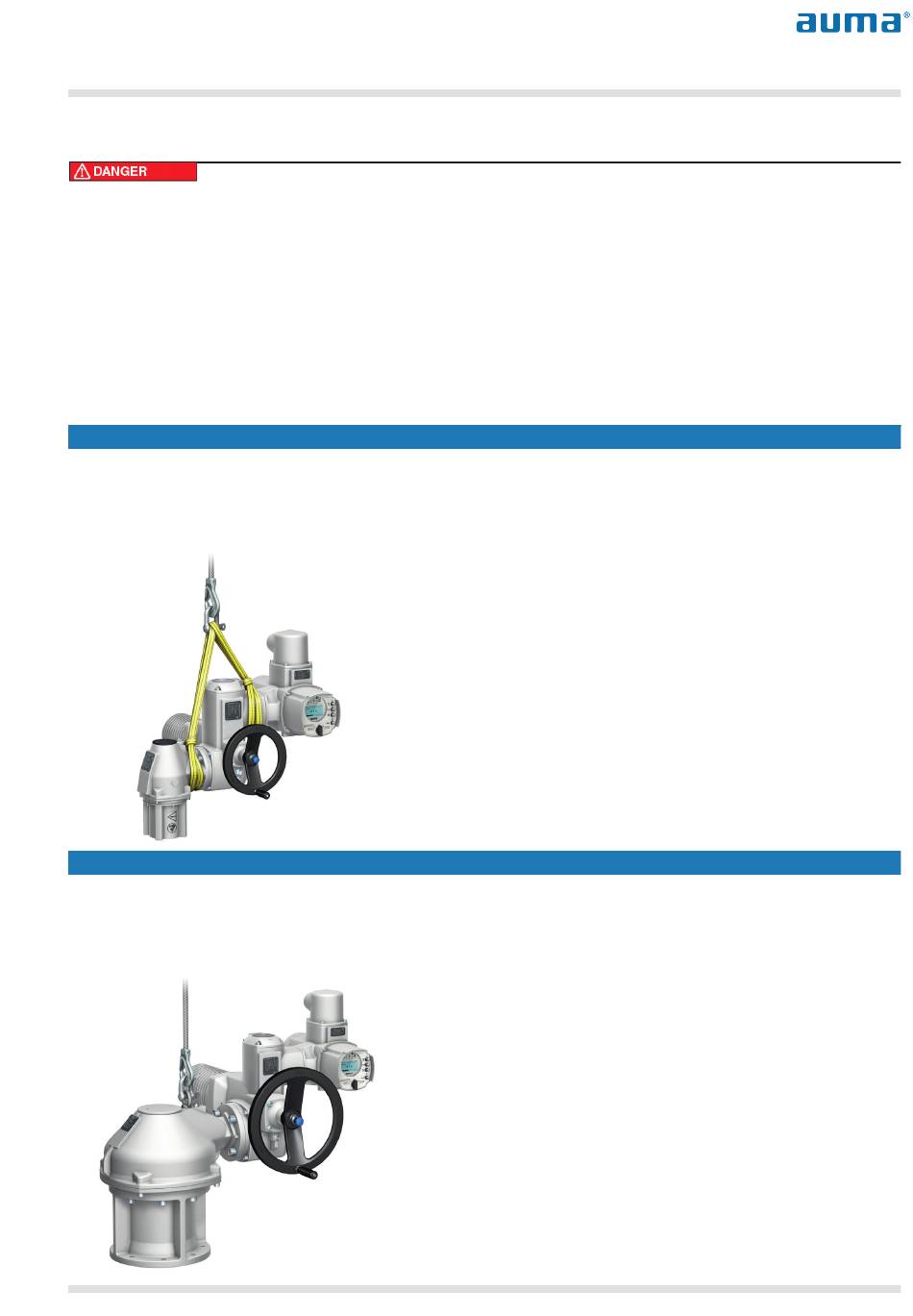

Figure 1 : Exemple GK 10.2 avec suspension horizontale
GK 25.2
La taille 25.2 quitte l'usine avec le servomoteur monté et la vis à anneau vissée. Sauf indication contraire du client, les
formes d'accouplements du type A et AF sont livrées assemblées aux réducteurs. La suspension se fait toujours à l'aide de
la vis à anneau.
Figure 2 : Exemple GK 25.2 avec suspension horizontale
Réducteurs à roue conique GK 10.2 – GK 40.2, numéro d'article AUMA Y000.328.
Y008.838/005/fr Edition 1.19 Page 1/3
