Guide d'installation
Les éléments chauffants traités dans ce manuel
d'installation doivent être utilisés uniquement
dans le cadre de chauffage par le sol.
•
Conformément à la norme CEI 60335, les
trames ne peuvent pas être installées dans
un plancher métallique ou pour une applica-
tion de chauffage par accumulation.
•
Les trames doivent être entièrement
intégrées dans au moins 5 mm d'épaisseur
1�1
Instructions de sécurité
Ne découpez et ne raccourcissez jamais
l'élément chauffant�
•
Toute découpe de l'élément chauffant an-
nule la garantie.
•
Les fils de la liaison froide peuvent être rac-
courcis en fonction des besoins.
Les éléments doivent toujours être installés
conformément aux règles locales de construc-
tion et aux règles de câblage ainsi qu'aux
directives du présent manuel d'installation�
•
Toute autre manière de procéder peut entra-
ver le bon fonctionnement de l'élément ou
créer un risque et annule la garantie.
5
6
7
Danfoss
Danfoss
Applications de chauffage intérieur et traçage de tubes
2
4
d'une chape, de béton, de colle à carrelage
ou de tout produit similaire, notamment des
carrelages.
Les éléments doivent toujours être raccordés
par un électricien agréé à partir d'un raccorde-
ment fixe�
•
Mettez hors tension tous les circuits
d'alimentation avant l'installation et toute
opération de maintenance.
•
Chaque blindage d'élément chauffant doit
être mis à la terre conformément aux règle-
ments locaux en matière d'électricité et doit
être raccordé à un dispositif différentiel.
•
Le seuil de déclenchement du dispositif dif-
férentiel doit être de max. 30 mA.
•
Les éléments chauffants doivent être rac-
cordés via un interrupteur permettant de
déconnecter tous les pôles.
•
L'élément doit être muni d'un fusible ou d'un
disjoncteur de taille adaptée conformément
aux règlements locaux.
3
1
VIEGC504
VIEXD202

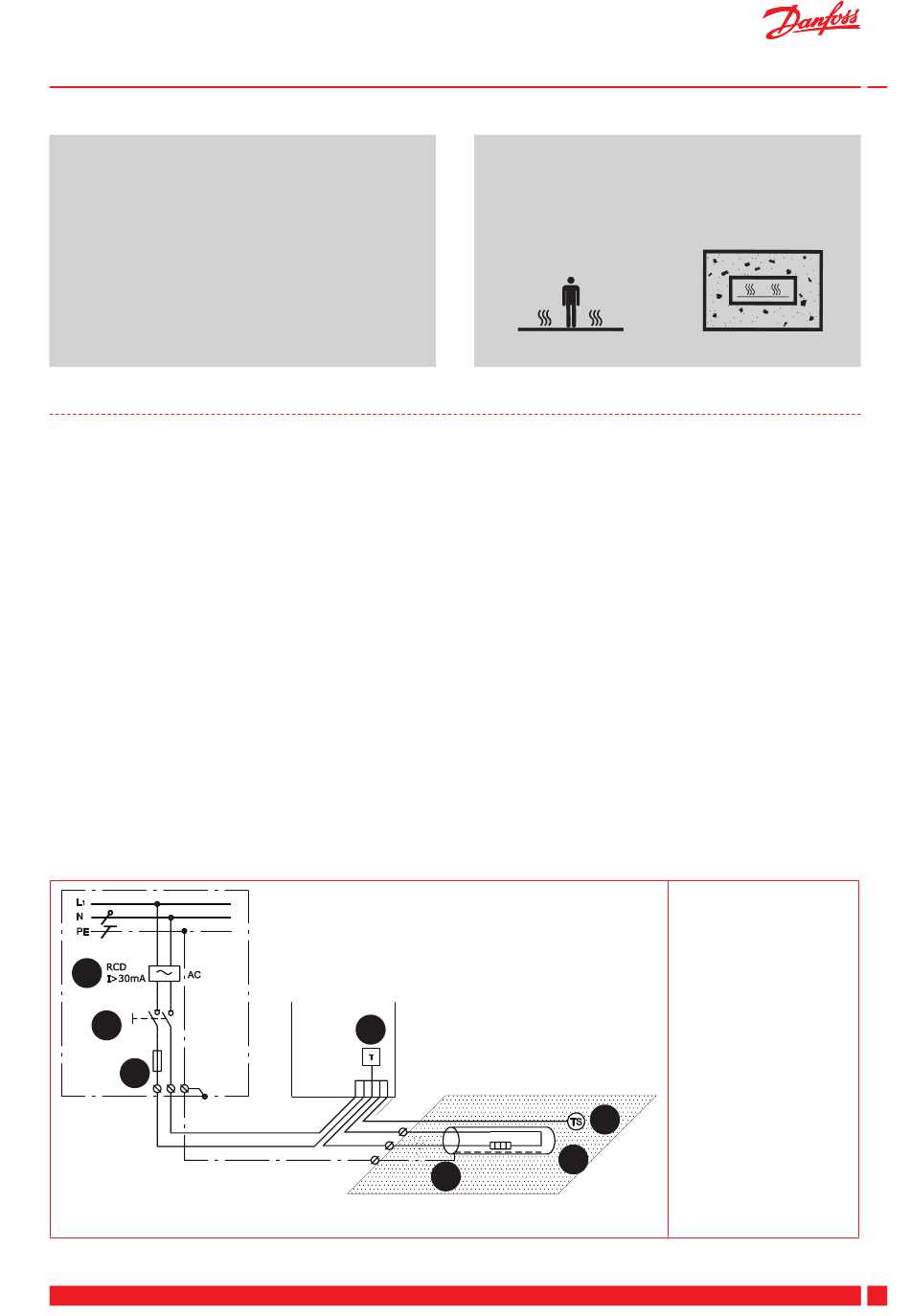

1. Câble chauffant
2. Thermostat
3. Sonde
4. Écran
5. Disjoncteur dif-
férentiel
6. Interrupteur
multipolaire
7. Fusible
Raccordements
•
Phase – marron
•
Neutre – bleu
•
Terre – blindage
3
3
