5.7

Pressostat d'air

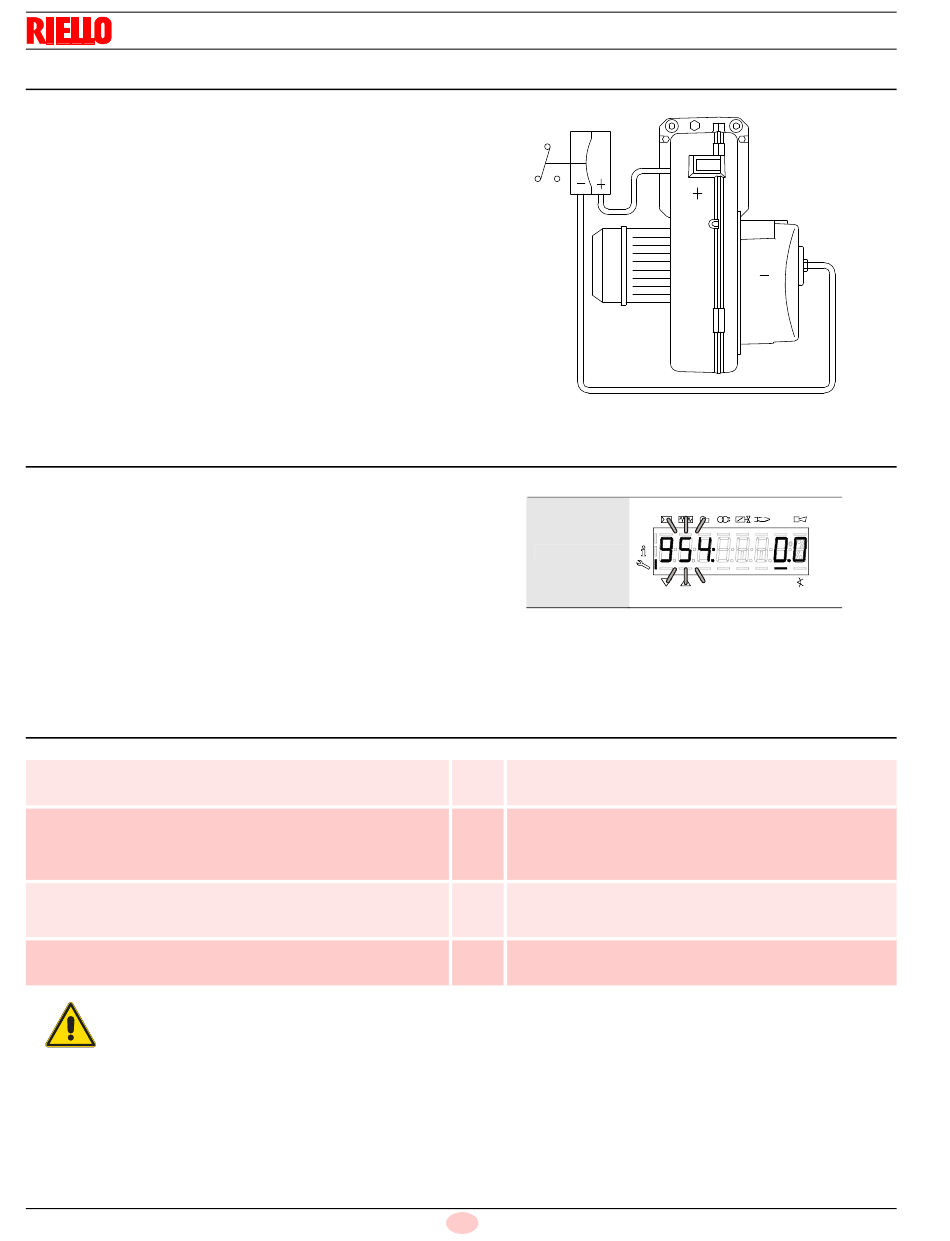

Le pressostat d'air est connecté de manière différentielle (Fig. 33)
et il est activé par la pression négative et la pression générale pro-
venant du ventilateur.
Ajuster le pressostat d'air (Fig. 29) après avoir effectuer tous les
autres réglages du brûleur avec le pressostat d'air réglé en début
d'échelle.
Avec le brûleur à feu doux, lentement d'ajuster la pression en tour-
nant le bouton dans le sens horaire par rapport au bloc brûleur.
Ensuite, tournez le bouton dans le sens antihoraire d'environ 20%
du point de mettre en place et démarrer le brûleur pour s'assurer
que le point de consigne est correcte.
Si le brûleur se bloque à nouveau, tourner la poignée un peu plus
dans le sens antihoraire.
5.8

Mesure du signal de flamme

Vérifier le signal de flamme au moyen du paramètre 954, comme
indiqué sur la Fig. 34. La valeur affichée est exprimée en pourcen-
tage.
Pour obtenir des informations supplémentaires et détaillées, se ré-
férer au manuel d'instructions spécifique.
La valeur en fonctionnement doit être supérieure à 24 %. Si la va-
leur est supérieure ou égale à 18 % au démarrage du brûleur, ce
dernier se bloque à cause de la lumière étrangère.
L'afficheur (Fig. 34) montre le paramètre 954: clignotant à gauche.
À droite, l'intensité de la flamme est affichée comme pourcentage.
Exemple: 954: 0,0
5.9 Contrôles finaux (avec le brûleur en fonctionnement)
➤ Ouvrir le fonctionnement en limite de contrôle
➤ Ouvrir le fonctionnement en limite haute
➤ Faire tourner la poignée du pressostat de gaz seuil maxi-
mum sur la position minimale de fin d'échelle (si installée)
➤ Faire tourner la poignée du pressostat d'air sur la position
maximale de fin d'échelle
➤ Éteindre le brûleur et le mettre hors tension
➤ Tourner le pressostat de gaz seuil minimum
➤ Régler le pressostat de fioul seuil minimum
➤ Couvrir le capteur de flamme UV
S'assurer que les systèmes de blocage méca-
niques soient fermement serrés sur les différents
dispositifs de réglage.
ATTENTION
20027067
Démarrage, réglage et fonctionnement du brûleur
30
20049408
S8171
➮
Le brûleur doit s'arrêter
➮
Le brûleur doit s'arrêter en se bloquant
➮
Le brûleur ne doit pas se mettre en marche
➮
Le brûleur doit s'arrêter en se bloquant en raison d'une dé-
faillance dans le démarrage
FR
P
V h min s %
Fig. 33
Fig. 34
