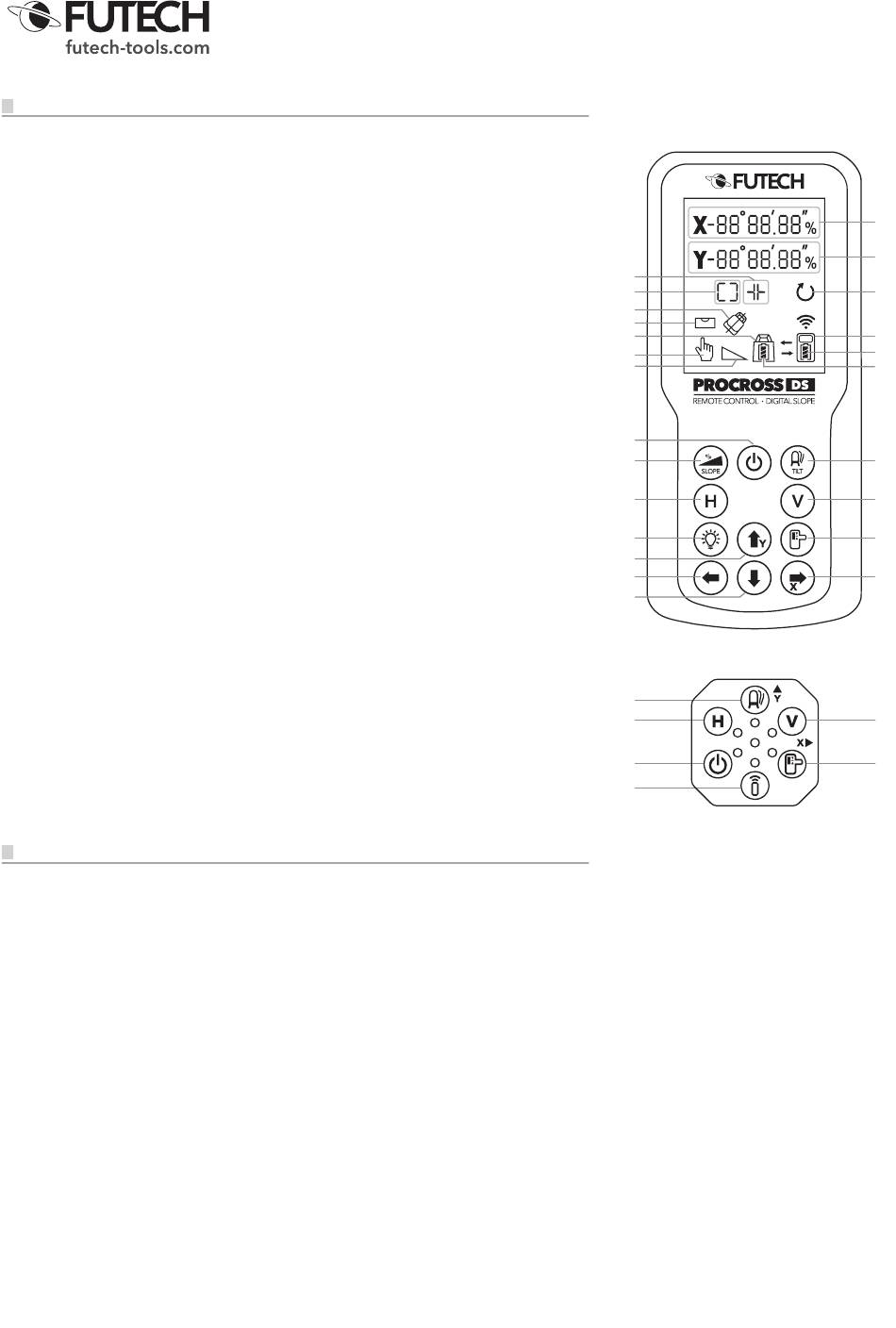

DESCRIPTION
A.
Pourcentage de pente axe X
B.
Pourcentage de pente axe Y
C.
Lignes verticales actives (V1 - V2 - V3 - V4)
D.
Lignes horizontales actives (H1 - H2 - H3 - H4)
E.
Mode recepteur
F.
Symbole d'indicateur d'inclinaison Tilt
G.
Symbole de nivellement
H.
Symbole de connexion de l'appareil laser
I.
Mode manuel
J.
Indicateur de pente
K.
État de la batterie de la télécommande
L.
État de la batterie de l'appareil laser
M.
Symbole de la télécommande
1.
Bouton Power
2.
Bouton de pente
3.
Bouton d'inclinaison Tilt
4.
Lignes horizontales
5.
Lignes verticales
6.
Rétroéclairage pour écran LCD
7.
Mode récepteur
8.
Bouton HAUT
9.
Bouton GAUCHE
10. Bouton DROITE
11. Bouton BAS
12. Bouton de la télécommande
a.
LED horizontale
b.
LED Power
c.
LED TILT
d.
LED de niveau / pente
e.
LED de contrôle à distance
f.
LED verticale
g.
LED mode récepteur
FONCTIONNEMENT SANS TÉLÉCOMMANDE
Cette partie ne concerne que les boutons du Procross 8.0 DS, pas les boutons
et l'écran LCD de la télécommande !
· Bouton d'inclinaison Tilt [3]
(dés)active la fonction d'inclinaison
· Bouton horizontal [4]
· (dés)active les lignes horizontales de l'appareil laser
H1 / H1 + H2 / H1 + H2 + H3 + H4 / pas de lignes horizontales
· Lorsque le mode pente est activé sur l'axe -x (les LED Horizontal [a] et
Vertical [f] s'allument) :
· Ajuster la pente sur l'axe X (gauche / droite)
· Lorsque le mode pente est activé sur l'axe y (les voyants Vertical [f] et mode
récepteur [g] s'allument) :
· Basculer le réglage de la pente de l'axe y à l'axe x
· Bouton vertical [5]
· (dés)active les lignes verticales de l'appareil laser
V1 / V1 + V2 / V1 + V2 + V3 + V4 / pas de lignes verticales
· Lorsque le mode pente est activé :
· (Les LED Horizontale [a] et Verticale [f] s'allument)
Ajuster la pente sur l'axe X (gauche / droite)
C
D
F
G
H
I
J
1
2
4
6
8
9
11
3
4
c
a
f
d
b
g
1
e
12
A
B
E
M
K
L
3
5
7
10
5
7
