CONNEXION DE L'ANALYSEUR DE VIBRATION
3.1
DESCRIPTION DES TERMINAUX
Terminaux d'alimentation
+ 24 V
Pôle positif d'alimentation 20-28 V
0 V
Pôle négatif d'alimentation
Il y a deux paires destinées au module d'alimentation et au lien de courant (en mode actif)
Terminaux d'entrée
+ ICP
Pôle positif de ICP
-ICP
Pôle négatif de ICP
SHLD
Protection du câble capteur
Terminaux de sortie du lien de courant
+ LOOP (lien)
Pôle positif du lien de courant 4-20 mA
- LOOP
Pôle négatif du lien de courant
Terminal de sortie de relais
COM
Contact commun du relais
1
Contact normalement ouvert (en état
d'alarme il ferme le circuit se ferme avec le
commun COM)
0
Contact normalement fermé (en état
d'alarme il ouvre le circuit avec le commun
COM)

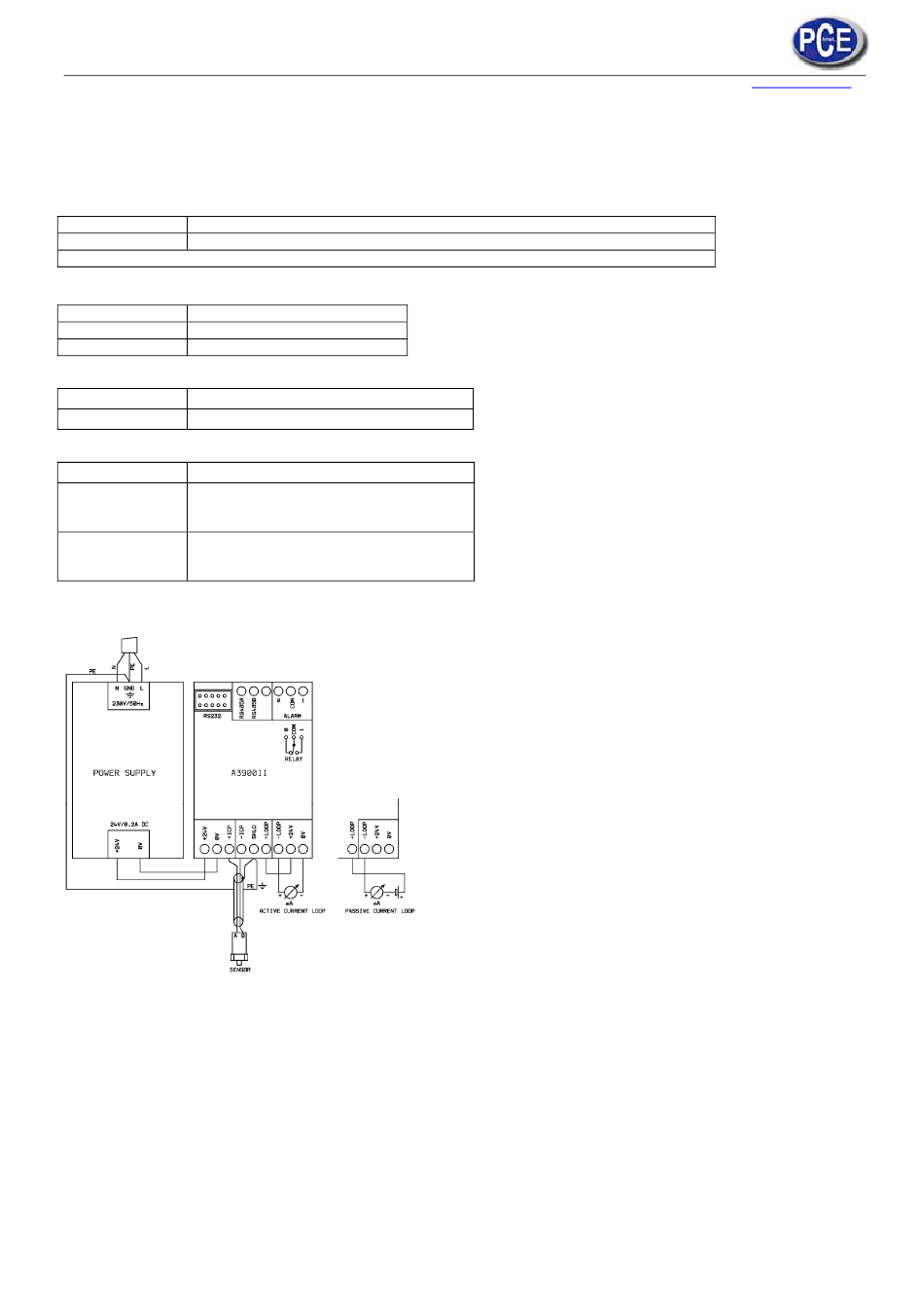

3.2
MODULE DE CONNEXION
Notice d'emploi
