5.7.2. Modems placés aux extrêmités
Raccordement du modem à la ligne
Raccorder la ligne aux points 1 et 2 du bornier 10 points.
Les fils 1 et 2 peuvent être intervertis.
Mise en service de la résistance de terminaison de ligne
Afin d'éviter les réflexions, la résistance de terminaison doit être mise en service sur
chacun des 2 modems placés aux extrêmités de la ligne en pontant les bornes 2 et 3 du
bornier 10 points.

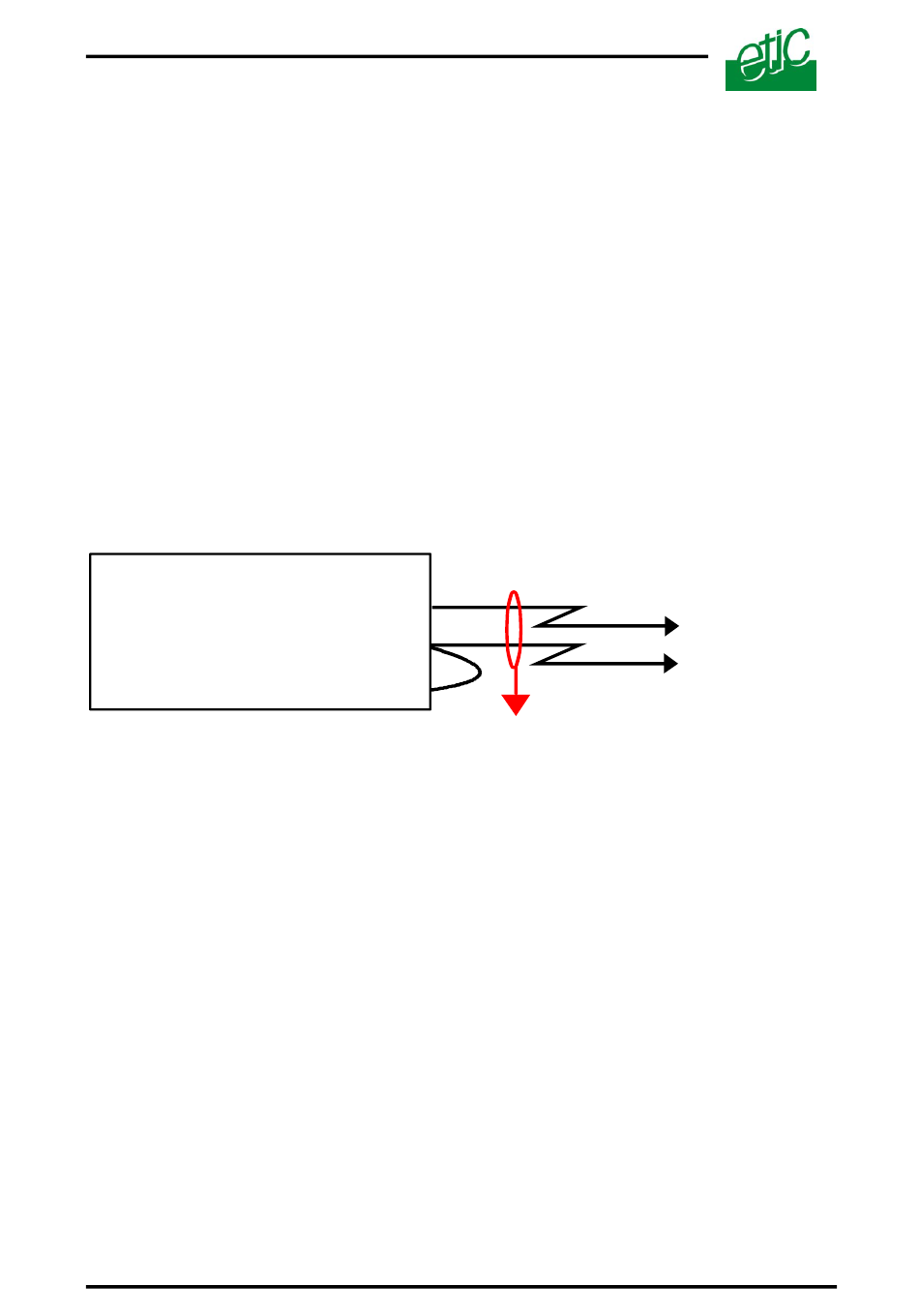

Raccordement du blindage du câble de ligne
Si le câble est blindé, l'enveloppe de blindage doit être raccordée à un
bornier de terre de protection. Une seule extrémité du blindage doit être
raccordée à la terre.
Désignation
Bornier 10 pts
MDM192
Page 18
NOTICE D'UTILISATION ref 9010609-04
N°
L1
1
L2
2
Adp.
3
Raccordement du blindage à la terre;
une extrémité du câble seulement
Ligne
MDM192
