FRANÇAIS
1.
Raccorder le bloc d'alimentation à la source de courant
de la pompe de piscine en utilisant un fil isolé de 3,3 mm
(12 AWG) et un conduit. Raccorder le bloc d'alimentation
du côté LOAD (charge) de la pompe de filtration ou du
côté LOAD du relais de minuterie de pompe de piscine de
manière à ce que le chlorateur puisse se mettre en marche
uniquement lorsque la pompe de piscine se met en marche
(voir l'Illustration 4).
2.
Retirer la plaque de raccordement électrique qui alimente le
câble d'alimentation au bloc d'alimentation.
3.
Faire passer le câble d'alimentation par la plaque de
raccordement.
4.
Raccorder le conduit à la plaque de raccordement.
5.
Effectuer les raccordements de fil. Remarque : Le fil vert
doit être raccordé au point de mise à la terre.
240 VAC

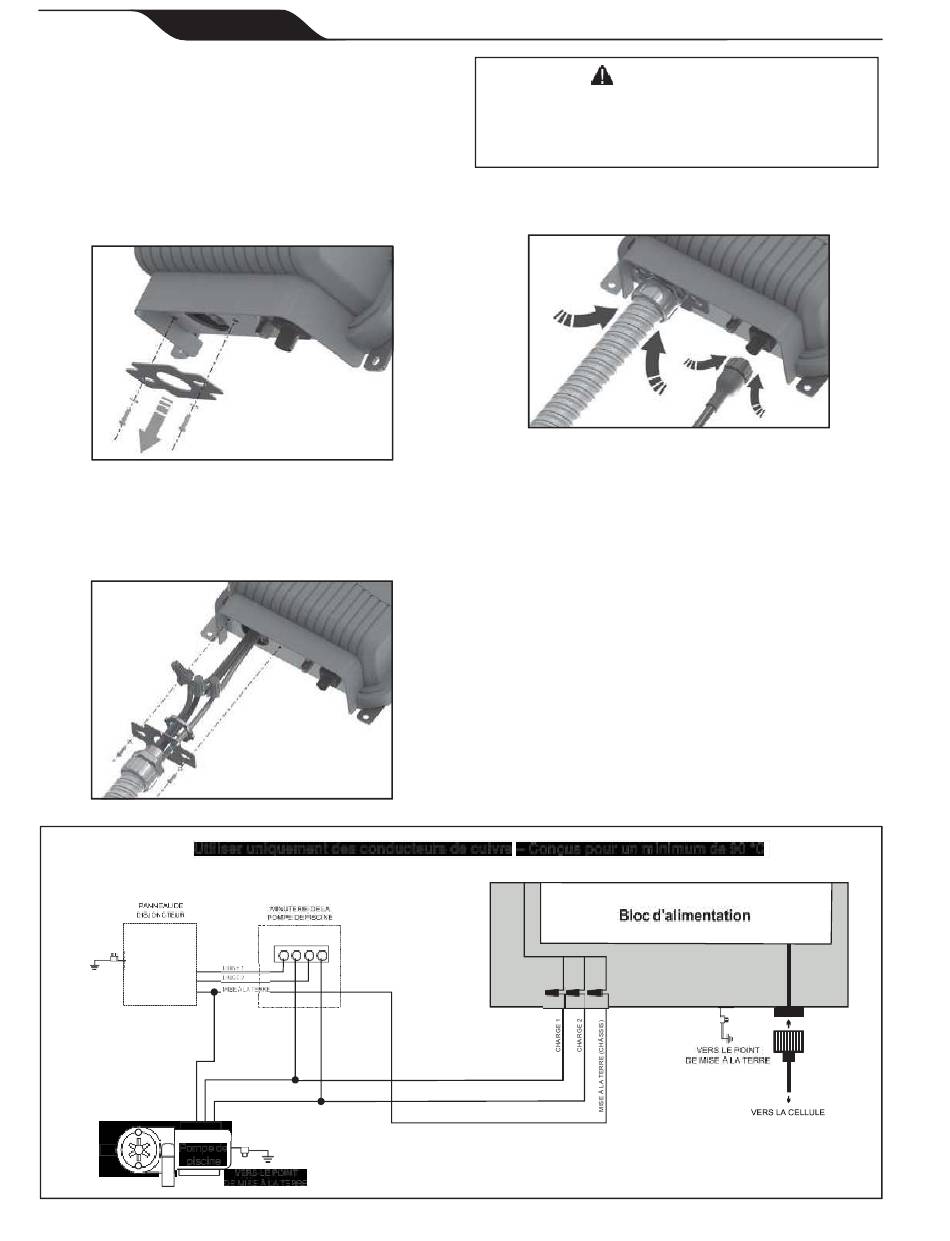

Illustration 4. Schéma de câblage
Chlorateur TruClear
Jandy Pro Series | Manuel d'installation et mode d'emploi
TM
2
6.
Positionner les fils et les câbles à l'intérieur du bloc
d'alimentation, puis fixer solidement la plaque de
raccordement électrique.
7.
Brancher la cellule dans le bloc d'alimentation.
3.6
Le Code électric canadien (CEC ou C22.1) exige que tout
l'équipement de piscine soit relié. Vérifier les codes locaux
pour déterminer si les autorités compétentes font respecter le
CEC et les codes d'installation locaux. Un fil massif en
cuivre de 8,37 mm
(8 AWG) est recommandé par le CEC pour la liaison électrique
du bloc d'alimentation à une liaison électrique permanente qui
est acceptable pour les autorités compétentes locales. Se référer
aux codes locaux afin de connaître l'épaisseur acceptable du fil
de liaison électrique. Relier le point de mise à la terre situé sur
la partie inférieure du panneau arrière du châssis à un point de
liaison électrique commun. Ne pas utiliser le bloc d'alimentation
comme point de liaison électrique commun. Chaque appareil de la
piscine qui n'est pas relié et qui requiert une mise à la terre devra
être relié au point de liaison électrique commun dans le respect
des normes locales. Il faut effectuer une liaison électrique au bloc
Liaison électrique
2
T
GE
IR
OU
N
V E R
O
R
