CARACTÉRISTIQUES TECHNIQUES
180
N O T I C E D ' I N S T R U C T I O N S | microScan3 – EFI-pro

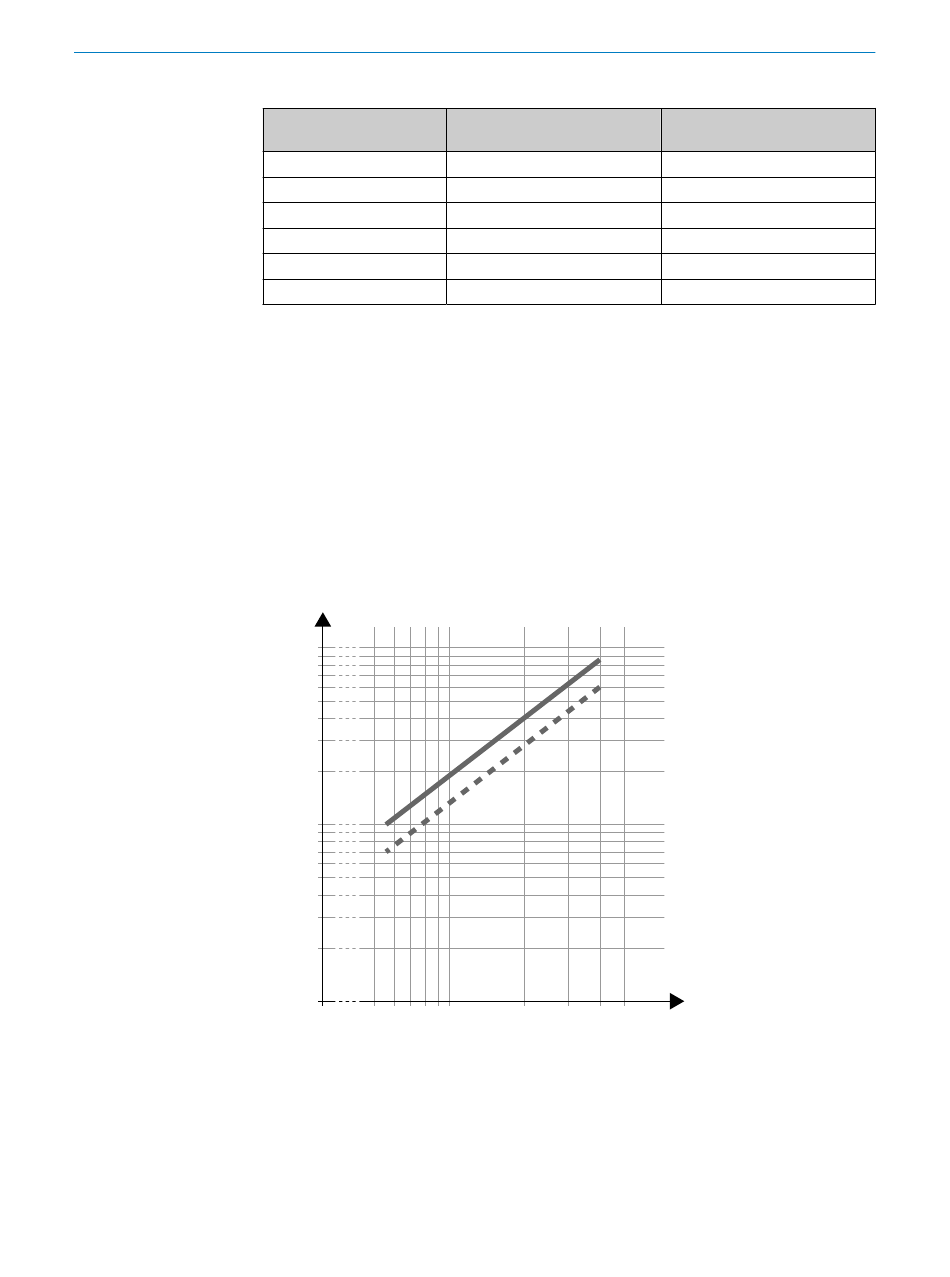

Tableau 41 : Portée du champ de protection (appareils avec une portée max. de 9,0 m)
Résolution
≥ 150 mm
70 mm
60 mm
50 mm
40 mm
30 mm
Portée du champ de contour de référence
La portée effective du champ de contour de référence est identique à celle du champ
de protection.
Portée du champ de détection de contour
La portée effective du champ de détection de contour est identique à celle du champ
de protection.
Portée des champs d'alarme
Pour les applications non liées à la sécurité (champs d'alarme), le scrutateur laser
de sécurité dispose d'une plus grande portée que la portée du champ de protection
maximale. Les schémas suivants présentent les exigences en matière de taille et du
coefficient de rémission des objets à détecter en fonction de la portée souhaitée.
d [mm]
1000
500
200
100
50
20
10
5
10
Illustration 87 : Portée et taille de l'objet pour les champs d'alarme (appareils avec portée
maximale du champ de protection de 4,0 m et appareils avec portée maximale du champ de
protection de 5,5 m)
d
Taille minimale requise de l'objet en mm
D
Portée en m
Durée du cycle de balayage = 30 ms
1
Durée du cycle de balayage = 40 ms
2
Durée du cycle de balayage de
50 ms
9,00 m
9,00 m
8,00 m
7,00 m
5,00 m
4,50 m
1
2
20
50
Durée du cycle de balayage de
40 ms
9,00 m
7,00 m
6,00 m
5,00 m
4,00 m
3,00 m
D [m]
