Éléments de commande et d'affichage
Bouton-poussoir de réinitialisation

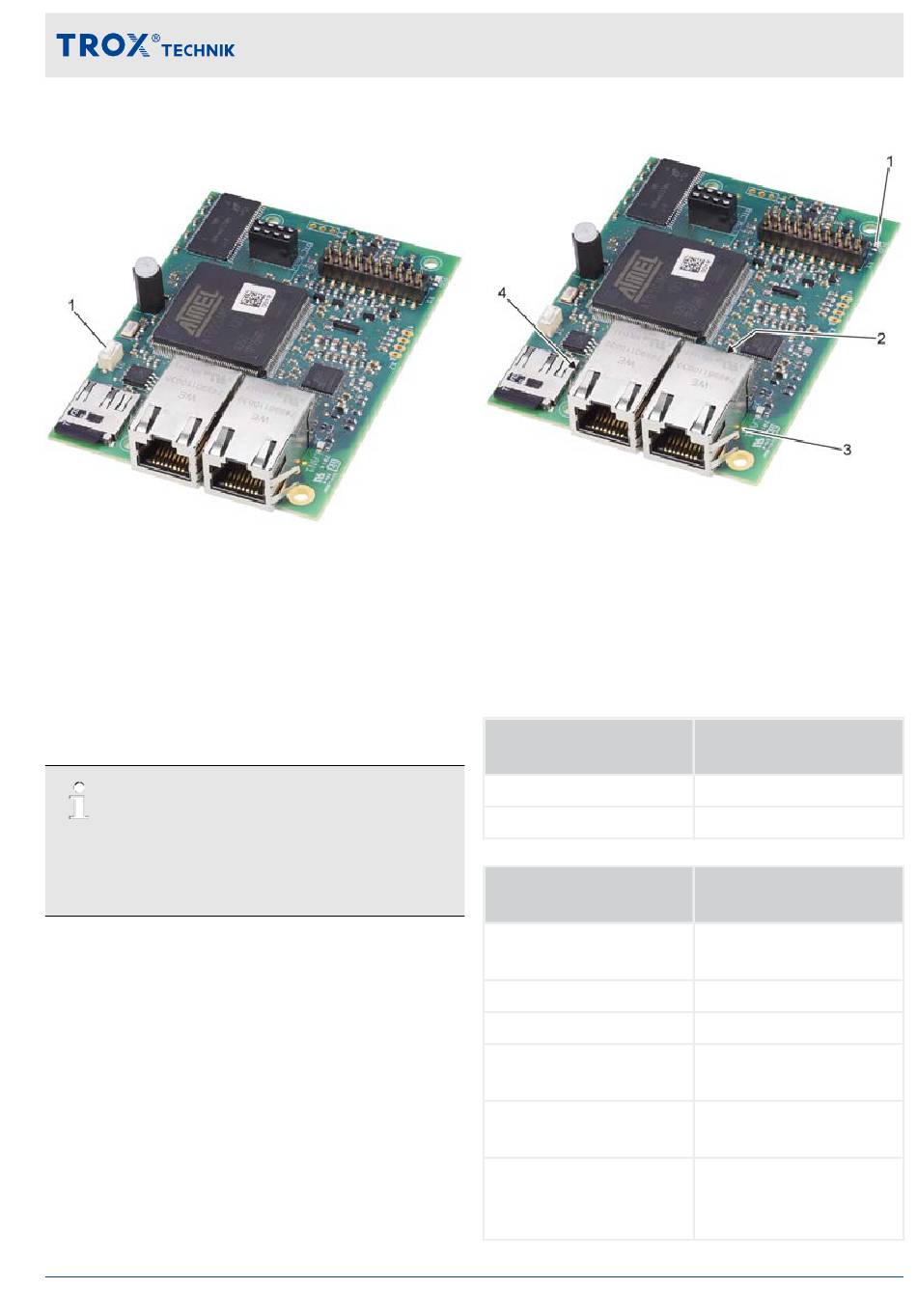

Fig. 2: Bouton-poussoir de réinitialisation
Utilisez le bouton-poussoir de réinitialisation
(Voir la Fig. 2/1)
pour redémarrer le module EM-IP
pour rétablir les réglages d'usine
pour basculer entre deux configurations IP par
défaut différentes
Fonctions du bouton-poussoir de réinitialisation
Ä Chapitre 8.3 « Fonctions du bouton-poussoir
de réinitialisation » à la page 17.
LED de statut
Fig. 3: LED
1
LED d'alimentation
2
LED de statut
3
LED LAN 1
4
LED LAN 2
Quatre LED se trouvent sur le module EM-IP.
Les LED indiquent ce qui suit :
LED d'alimentation
(Voir la Fig. 3/1)
LED vert
LED éteinte
LED de statut
(Voir la Fig. 3/2)
LED vert
LED verte, clignotante
LED rouge/verte, clignotante Mode DHCP actif
LED orange
LED orange, clignotante
LED rouge
Module d'extension EM-IP
Structure et mode d'emploi
Statut de fonctionnement
Sous tension
Hors tension
Statut de fonctionnement
Bouton de réinitialisation
enfoncé
Fonctionnement normal
Phase de démarrage du
module EM-IP
Aucune configuration dispo-
nible
Tous les fichiers sont
fermés, puis le module est
redémarré.
9
