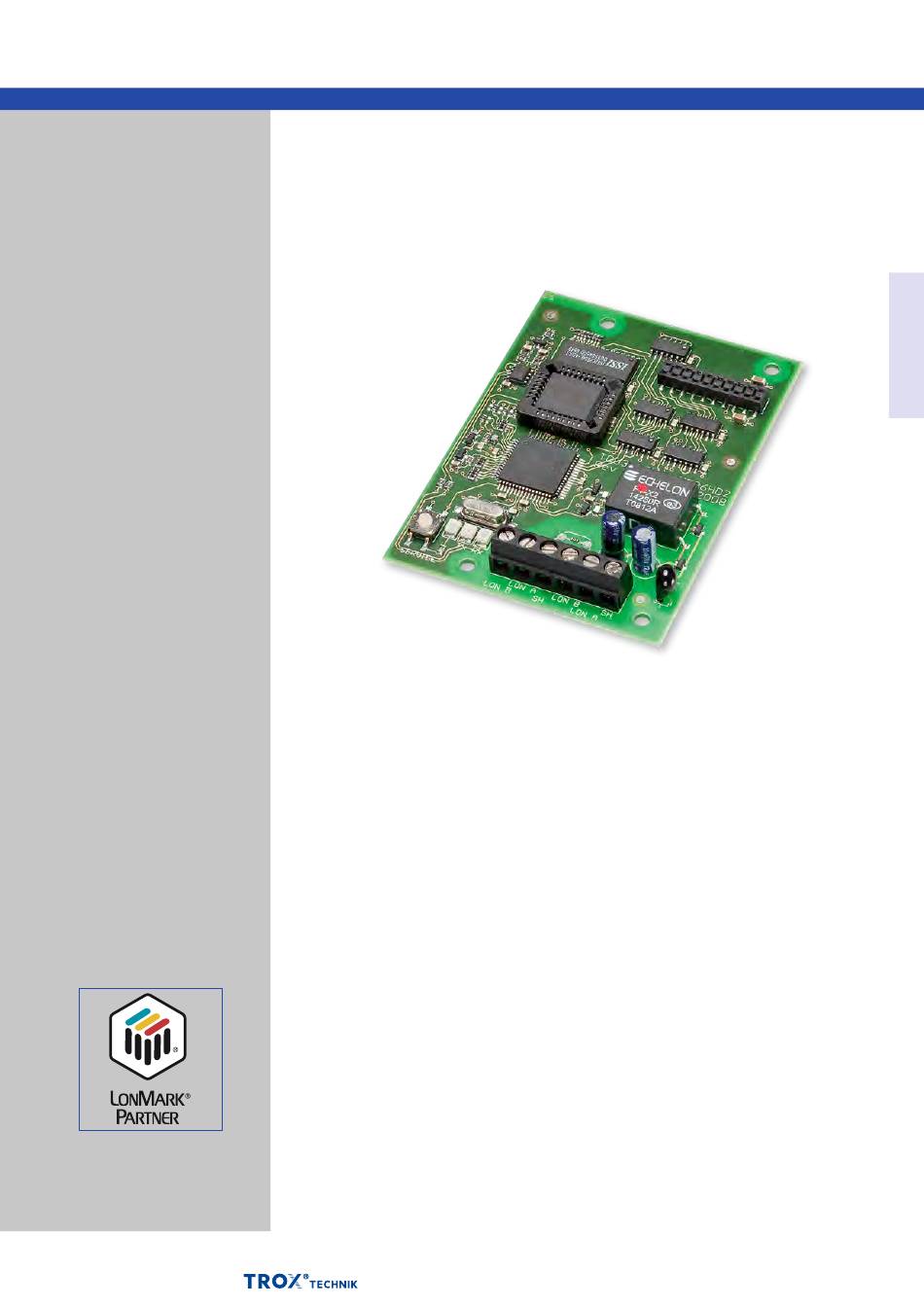

EM-LON
2.3 –
XEM-LON
X
testregistrierung
Partenaire LonMark
08/2015 – DE/fr
Modules d'extension
Type EM-LON
Interface LonWorks pour régulateurs EASYLAB
et modules d'adaptation TAM
Module d'extension pour régulateurs de sorbonnes EASYLAB, régulateurs de local,
régulateurs d'extraction, régulateur de soufflage, et modules adaptateurs,
pour l'intégration de régulateurs de débit individuels ou de local
dans le système centralisé de gestion des bâtiments
■
Interface LonWorks FTT-10A
■
Communication uniquement via des variables réseau standard (SNVT)
■
Le module d'extension est fixé dans le boîtier avec le composant
de base EASYLAB
■
Réhabilitation aisée
■
Borniers à deux niveaux pour le réseau LonWorks
■
Bouton de service pin et voyant correspondant
Interface avec le système centralisé de gestion des bâtiments
■
Utilisé sur un régulateur avec la fonction de gestion du local active (RMF),
le module fournit également des points de données pour l'ensemble du local,
par ex. des débits totaux ou des alarmes centralisées
■
En cas d'utilisation sur un seul régulateur : les points de données
pour le débit, alarme, position du clapet ou autres
■
Réglage par défaut du mode de fonctionnement centralisé,
par ex. fonctionnement de nuit
2
K6 – 2.3 – 1
Publicité
Manuels Connexes pour Trox Technik EM-LON
Sommaire des Matières pour Trox Technik EM-LON
- Page 1 EM-LON 2.3 – XEM-LON testregistrierung Modules d’extension Type EM-LON Interface LonWorks pour régulateurs EASYLAB et modules d'adaptation TAM Module d'extension pour régulateurs de sorbonnes EASYLAB, régulateurs de local, régulateurs d'extraction, régulateur de soufflage, et modules adaptateurs, pour l'intégration de régulateurs de débit individuels ou de local dans le système centralisé...
- Page 2 Informations de base et nomenclature 2.7 – 1 Application Pièces et caractéristiques Description – Module d'extension type EM-LON – Microprocesseur avec programme de base pour le système EASYLAB enregistré dans la mémoire non volatile pour – Interface LonWorks FTT-10A vers le système le chargement des applications LonWorks centralisé...
- Page 3 Tous les éléments ou TAM additionnels doivent être définis avec le code ELAB / ...L... / ... de commande de l'unité terminale VAV. Module d'extension EM-LON pour le réaménagement Réhabilitation possible EM – LON 08/2015 – DE/fr K6 – 2.3 – 3...
- Page 4 Modules d’extension Information spéciale - Régulateur individuel EM-LON Interface pour un régulateur EASYLAB Autres points de données pour Description – Adaptateur de données local pour un régulateur de sorbonne un régulateur de sorbonnes, – Réglage par défaut du mode un régulateur de soufflage, de fonctionnement du régulateur...
- Page 5 Modules d’extension Informations spécifiques – Local EASYLAB EM-LON Interface pour un local EASYLAB Description – Adaptateur de données local pour un régulateur de local TCU3 (air soufflé ou extrait) ou un module adaptateur TAM avec fonction de gestion du local active –...
- Page 6 Modules d’extension Informations spécifiques – Local EASYLAB EM-LON Interface LONworks pour un EASYLAB, par ex. pour un régulateur de local avec fonction de gestion du local active LonWorks / BACnet / Modbus Supply air Extract air Communication cable TAM-RMF Room control panel...
- Page 7 Description Les variables et les paramètres reposent sur les variables réseau standard (SNVT) ; cela permet l'intégration du module d'extension nviDO_Set nvoDampPos EM-LON dans un réseau LonWorks.. nviManOP_Disable nvoDampPosMax_EC Les fonctions d'équipement qui prennent nviManOverride nvoDampPosMax_FH en charge une variable donnée sont énumérées...
- Page 8 Modules d’extension Information spéciale - Interface LonWorks EM-LON Aperçu des points de données pour l'interface LonWorks du microprogramme EM-LON version 1.0 Nom de la variable Type de données FH RR Module TAM RR RMF TAM RMF EC/SC Signification Réglage par défaut du mode de fonctionnement...
- Page 9 Information spéciale - Interface LonWorks EM-LON Aperçu des points de données supplémentaires pour l'interface LonWorks version 2.0 du microprogramme EM-LON et version 3.0 du microprogramme TCU3 Nom de la variable Type de données FH RR Module TAM RR RMF TAM RMF EC/SC Signification Signal d'entrée de régulation...
- Page 10 Modules d’extension Information spéciale - Interface LonWorks EM-LON nciConfig_Occ Paramètre de configu ration Type : SCPTdirection Fonctions d'équipement : FH, RR avec RMF, TAM avec RMF Fonction – Assignation de valeurs fonctionnelles SNVT_occupancy aux valeurs fonctionnelles du régulateur ou du local –...
- Page 11 Modules d’extension Information spéciale - Interface LonWorks EM-LON nviManOverride Valeurs par défaut pour nviManOverride Variables d'entrée Type: SNVT_hvac_overid Etat Description Fonctions d'équipement : FH, RR avec RMF, HVO_Position Standard mode TAM avec RMF HVO_Close Mode fermeture HVO_Open Mode ouverture Fonction HVO_Minimum Mode réduit...
- Page 12 Modules d’extension Information spéciale - Interface LonWorks EM-LON nviVolOffset_T Réglages par défaut pour nviVolOffset_T Type : SNVT_switch Valeur Etat Fonction Fonctions d'équipement : RR avec RMF, Modification externe TAM avec RMF de la valeur de Valeur – consigne du débit...
- Page 13 Modules d’extension Information spéciale - Interface LonWorks EM-LON nviVolflowExh Type : SNVT_flow, unité : l/s Fonctions : FH, RR, TAM, RR avec RMF, TAM avec RMF (version du microprogramme 2.0 et suivantes) Fonction – Intégration d'un débit de reprise d'air dans le bilan du système EASYLAB...
- Page 14 Modules d’extension Information spéciale - Interface LonWorks EM-LON nvoManOverride Valeurs fonctionnelles de nvoManOverride Variables de sortie Type: SNVT_hvac_overid Etat Description Fonctions d'équipement : FH : régulateur de HVO_Position Standard mode FH, EC/SC, RR, RR avec RMF sorbonne HVO_Close Mode fermeture...
- Page 15 Modules d’extension Information spéciale - Interface LonWorks EM-LON nvoOccCmd Valeurs fonctionnelles nvoOccCmd Type: SNVT_occupancy Valeur Identifiant Mode opératoire Fonctions d'équipement : OC_OCCUPIED Standard mode FH, EC/SC, RR, RR avec RMF OC_UNOCCUPIED Mode réduit OC_BYPASS Marche forcée Fonction OC_STANDBY Mode fermeture –...
- Page 16 Modules d’extension Information spéciale - Interface LonWorks EM-LON nvoVolTotalExh Type : SNVT_flow, unité : l/s Fonctions d'équipement : FH, EC/SC, RR, TAM, RR avec RMF, TAM avec RMF Fonction – Sortie du débit total de la reprise d'air d'un local EASYLAB –...
- Page 17 Modules d’extension Information spéciale - Interface LonWorks EM-LON nvoSwitchPos Valeurs fonctionnelles nvoSwitchPos Type: SNVT_count Valeur Description Fonction d'équipement : FH Pas de commutation 1 Pas de commutation 2 Fonction Pas de commutation 3 – Sortie du pas de commutation actuel...
- Page 18 Modules d’extension Information spéciale - Interface LonWorks EM-LON nvoSummaryAlarm Valeurs fonctionnelles de nvoSummaryAlarm Type : SNVT_switch Valeur Etat Description Fonctions d'équipement : RR avec RMF, TAM avec RMF Alarme consolidée inactive Fonction Alarme consolidée active – Sortie d'une alarme centralisée –...
- Page 19 Modules d’extension Information spéciale - Interface LonWorks EM-LON nvoDampPosMin_** (état) nvoDampPosMax_** (état) Informations complé mentaires 0 Tous les clapets en mode de fonctionnement 0 Tous les clapets en mode de fonctionnement pour les valeurs standard. Intervention possible. standard. Intervention possible.
- Page 20 Modules d’extension Information spéciale - Interface LonWorks EM-LON nvoDampPosMax_TE Valeurs fonctionnelles Type : SNVT_switch de nvoDampPosMa x_TE Fonctions d'équipement : FH, EC/SC, RR, Valeur Etat TAM, RR avec RMF, TAM avec RMF Position du clapet Informations complémentaires Fonction – Sortie de clapet du régulateur de sorbonnes...
- Page 21 Modules d’extension Information spéciale - Interface LonWorks EM-LON nvoSC_LockHP Commentaire pour nvoSC_LockHP Type : SNVT_switch Valeur Etat Fonction Fonction d'équipement : FH inactif (version du microprogramme 2.0 et suivantes) actif Fonction – Retour d'informations, la guillotine est verrouillée, priorité haute –...
- Page 22 Modules d’extension Information spéciale - Interface LonWorks EM-LON nvoDampPosMax_SC Valeurs fonctionnelles Type : SNVT_switch de nvoDampPosMa x_SC Fonctions : FH, EC, SC, RR, TAM, RR avec RMF, Valeur Etat TAM avec RMF Position du clapet Informations complémentaires (version du microprogramme 3.0 et suivantes) Fonction –...
- Page 23 Modules d’extension Texte de spécification EM-LON Le module d'extension intègre une interface Points de données pour un régulateur Texte standard LonWorks à un composant de base EASYLAB de local EASYLAB (régulateur TCU3 ou module adaptateur TAM) – Réglage par défaut du mode pour relier les régulateurs de débit individuels...
- Page 24 2.7 – XInformation de base et nomenclature testregistrierung Information de base et nomenclature Systèmes de gestion aéraulique ■ Sélection Produit 08/2015 – DE/fr K6 – 2.7 – 1...
- Page 25 Systèmes de gestion aéraulique Information de base et nomenclature Sélection Produit Équipement de régulation Surveillance Système EASYLAB Système TCU-LON-II Champs d'applic ation Régulation Équilibrage Régulation de Régulation Équilibrage Régulation de Système de surveil- de sorbonne du local pression du local de sorbonne du local pression du local...
- Page 26 Systèmes de gestion aéraulique Information de base et nomenclature Sélection Produit Équipement de régulation Surveillance Système EASYLAB Système TCU-LON-II Champs d'applic ation Régulation Équilibrage Régulation de Régulation Équilibrage Régulation de Système de surveil- de sorbonne du local pression du local de sorbonne du local pression du local...
