Aucune batterie n'est requise ; le FlexiTrace est alimenté
par le générateur Radiodetection.
Le jonc FlexiTrace doit être utilisé avec une puissance
nominale maximum de 1 W. En cas d'utilisation du
FlexiTrace avec un générateur Radiodetection Tx-5 ou
Tx-10, la limite de sortie doit être définie à 1 W dans le
menu MAX P et la limite de tension de sortie réglée sur
LOW dans le menu MAX V.
AVERTISSEMENT ! le non-respect des instructions du
Tx-5 ou Tx-10 ci-dessus peut entraîner l'échauffement de
l'extrémité du FlexiTrace, entraînant un risque de blessure
corporelle et de dommage pour l'équipement.
Le FlexiTrace peut être utilisé selon deux modes : mode
Sonde ou mode Ligne. En mode Sonde, seule
l'extrémité du FlexiTrace est alimentée alors qu'en mode
Ligne, toute sa longueur est alimentée.
Pour l'utilisation en mode Sonde, raccordez les deux
cordons du générateur aux bornes du FlexiTrace. Les
bornes du FlexiTrace n'étant pas marquées d'un code
couleur, il n'y a pas d'ordre de raccordement Pour utiliser
le FlexiTrace en mode Ligne, raccordez le cordon rouge
du générateur à une des bornes du FlexiTrace et
connectez le cordon noir du générateur sur une mise à
la terre appropriée.

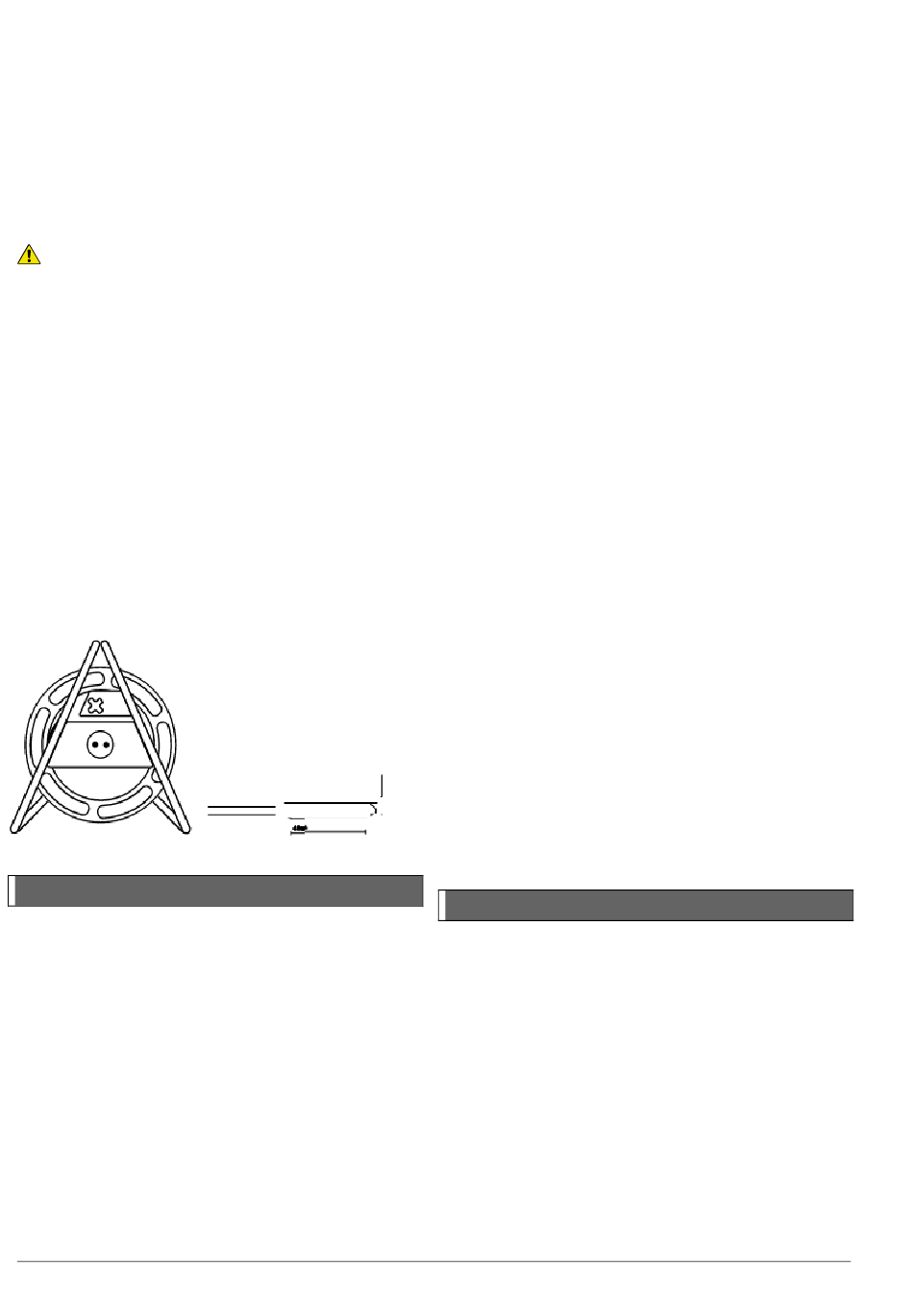

Figure 12.13 : FlexiTrace
12.7 Stéthoscopes
Dans quel cas utiliser une antenne
stéthoscope
Parfois, il peut s'avérer impossible de placer une pince
autour d'un câble à cause de l'encombrement ou de
l'inaccessibilité. Une antenne stéthoscope plutôt qu'une
pince devra alors être utilisée pour identifier le ou les
câbles cibles.
Comment utiliser une antenne stéthoscope
Branchez
l'antenne
accessoires du récepteur. Posez la tête concave de
l'antenne sur chaque câble les uns après les autres afin
de repérer le signal maximal.
© 2021 Radiodetection Ltd
40 mm
40 mm
stéthoscope
dans
la
Plage de l'antenne stéthoscope
Antenne stéthoscope de grande taille
L'antenne stéthoscope de grande taille, raccordée dans
la prise accessoires du récepteur, sert au repérage de
câbles apparents dans les situations encombrées. Elle
sert en particulier à repérer des câbles de diamètre
important sur des chemins de câbles où il impossible de
positionner une pince. La tête concave de l'antenne à
l'extrémité du col de cygne flexible isolé est posée contre
le câble à repérer. En présence de plusieurs câbles,
l'antenne stéthoscope donnera la réponse la plus forte
sur le câble sur lequel le signal du générateur a été
appliqué.
Petite antenne stéthoscope
La petite antenne stéthoscope est munie d'une tête
concave de 25 mm (2") située à l'extrémité d'un câble de
2 m (6½ pi). La petite antenne stéthoscope peut être
vissée sur un jonc d'extension ou utilisée à l'extrémité de
plusieurs joncs fixés bout-à-bout pour repérer des
câbles de petit diamètre inaccessibles.
Antenne stéthoscope miniature haute
sensibilité
L'antenne miniature est identique à la petites antenne
stéthoscope mais ne dispose d'aucune poignée ou jonc
d'extension.
L'antenne stéthoscope miniature peut être utilisée
comme une petite antenne dans les endroits très
encombrés dans lesquels la taille du récepteur le rend
difficile d'utilisation, comme par exemple pour la
localisation de canalisations ou de câbles dans des
murs.
8mm
Antenne stéthoscope CD
Dans les endroits restreints, l'antenne stéthoscope CD
peut être utilisée pour obtenir le sens du courant mais
pas la mesure du courant.
12.8 Antenne submersible
Dans quel cas utiliser une antenne
submersible
Le traçage de câbles et canalisations enterrés dans les
estuaires et voies navigables sont des applications de
localisation fréquentes et critiques. Moins fréquents
mais tout aussi importants : le traçage et la localisation
de lignes entre le continent et les îles situées au large.
Lors de la localisation de câbles et de canalisations, les
antennes de réception du récepteur doivent être aussi
prise
proches que possible de la ligne à localiser ; il n'est par
conséquent pas pratique de localiser des lignes
enterrées sous une rivière ou un fond marin depuis la
surface. Dans la plupart des cas, il est nécessaire de
mesurer la profondeur d'enfouissement afin de s'assurer
54
