AVERTISSEMENT ! L'alimentation secteur n'est
pas classé IP et ne doit pas être utilisée dans les lieux
humides

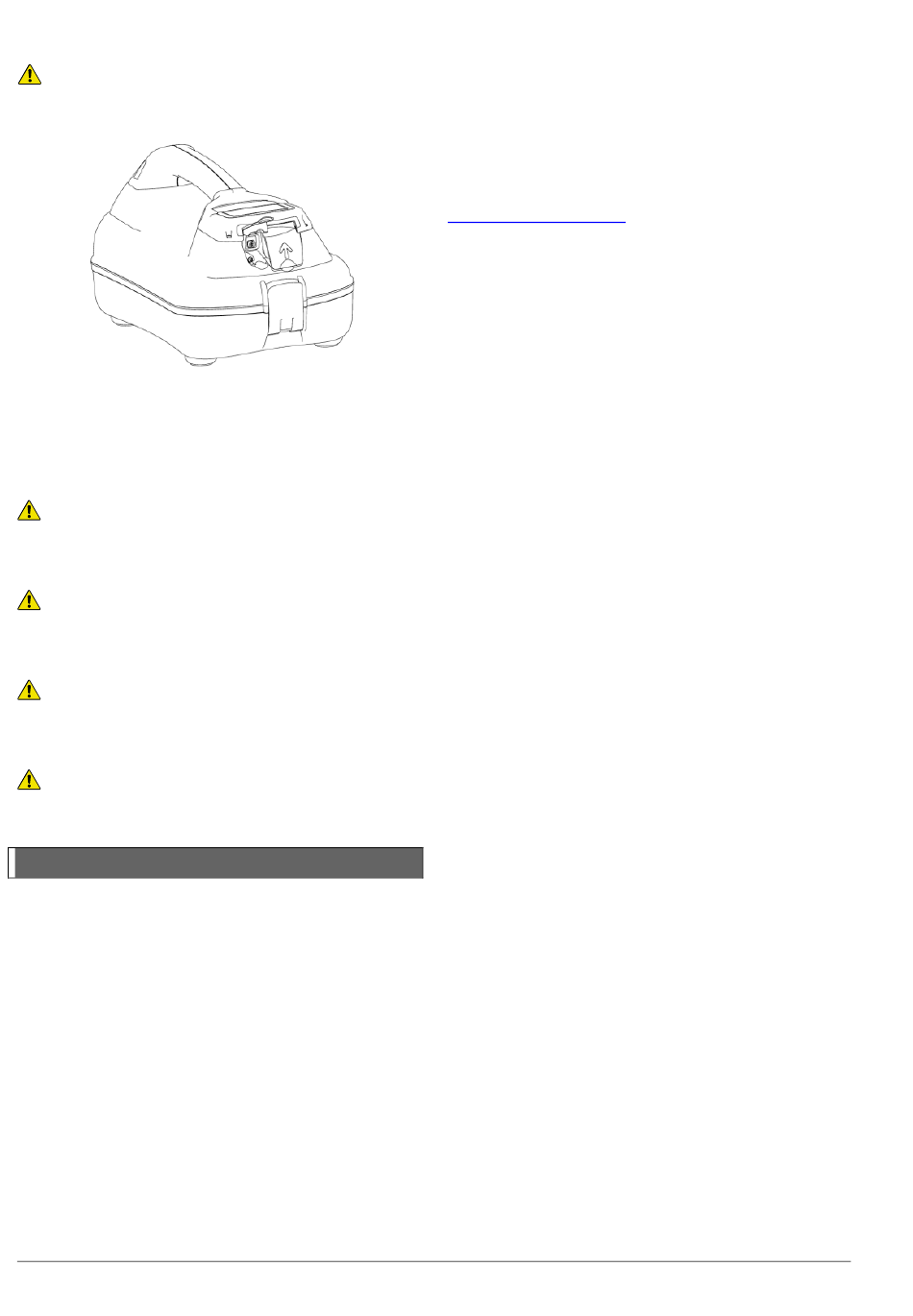

Figure 12.9 : Entrée CC du générateur
Pour utiliser l'unité d'alimentation électrique secteur ou
automobile, connectez-la à la prise d'entrée CC du
générateur avant de la connecter à la prise secteur ou
automobile.
AVERTISSEMENT ! Le câble d'alimentation de l'UAR
secteur est la méthode de déconnexion pour isoler l'unité
de l'alimentation secteur.
AVERTISSEMENT ! Le couvercle du compartiment des
piles est la méthode de déconnexion pour isoler l'unité de
l'alimentation piles.
AVERTISSEMENT ! Ne positionnez pas l'équipement
de manière à rendre difficile la déconnexion de l'unité de
chaque alimentation.
AVERTISSEMENT ! La protection est réduite si
l'appareil est utilisé d'une manière non spécifiée.
12.6 Sondes
Aperçu des sondes
Une sonde est un générateur autonome alimenté par
une pile utilisé pour tracer des conduites, canalisations
d'eaux usées, pluviales et drains et pour permettre de
localiser des obstructions ou affaissements. La sonde
peut être fixée sur un jonc de poussée flexible pour être
insérée et poussée dans des conduites etc. Les sondes
de petit diamètre peuvent être fixées sur des
équipements
d'hydrocurage.
Radiodetection adapté peut alors être utilisé pour
localiser la sonde
Choix d'une sonde adaptée
Radiodetection propose un large éventail de sondes
adaptées à la plupart des applications : allant de la
microsonde S6 33 kHz de ¼" / 6 mm de diamètre avec
une profondeur de localisation de 6,6" / 2 m pour
© 2021 Radiodetection Ltd
localiser des micro-gaines de fibre optique ou autres
conduites non conductrices de petit diamètre, à la Super
Sonde 33 kHz avec une profondeur de localisation de
50 pieds / 15 m pour localiser des conduites à des
profondeurs importantes.
Consultez le catalogue des accessoires pour une
localisation
www.radiodetection.com
l'ensemble
caractéristiques techniques.
Vérifiez que la sonde dispose d'une plage suffisante
pour l'application prévue et que ses dimensions sont
suffisamment réduites et sa robustesse adaptée à
l'application. Assurez-vous que la fréquence de la sonde
correspond à la fréquence du récepteur qui ne détectera
pas la sonde à moins que les fréquences soient
identiques. Sur les sondes est marquée la fréquence
d'émission. Assurez-vous que le moyen de poussée de
la sonde est disponible ainsi que les raccords et
couplages correspondants.
Préparation
Insérez une batterie neuve dans la sonde. Une batterie
neuve ou fraîchement chargée doit être utilisée au début
de chaque journée et de préférence au début de chaque
nouvelle utilisation de la sonde.
Avant d'insérer la sonde, vérifiez que la sonde et le
récepteur sont accordés sur la même fréquence et
fonctionnent correctement. Pour ce faire, placez la
sonde au sol à une distance du récepteur égale à la
profondeur de détection nominale de la sonde. Orientez
le récepteur vers la sonde , l'antenne alignée avec la
sonde (à l'inverse de l'utilisation du récepteur pour
localiser une ligne) et vérifiez que l'indication du bar
graph excède 50 % avec une sensibilité maximum.
Poussée d'une sonde
Les sondes sont dotées d'un filetage à une extrémité
pour les fixer sur des furets ou autres accessoires
permettant de les pousser dans la conduite ou le drain.
Les sondes peuvent être utilisées avec des flotteurs à
l'extrémité d'un câble d'attache pour utiliser l'eau
courante. Des flotteurs sont disponibles pour être fixés
sur la super sonde et la sonde pour égouts. Les sondes
peuvent être fixées sur des matériels d'hydrocurage ou
dispositifs similaires pour le nettoyage, la maintenance
et l'inspection de drains. Les sondes utilisées pour le
forage dirigé sont généralement logées dans la tête de
l'outil ou fixées derrière « la taupe » pour le forage non
Un
récepteur
dirigé.
Localisation et traçage d'une sonde
Insérez la sonde dans l'accès du drain ou de la
canalisation et localisez-la alors qu'elle est toujours
visible à l'entrée du drain ou de la canalisation.
Maintenez le récepteur à la verticale de la sonde, la lame
alignée avec la sonde. Réglez la sensibilité du détecteur
de sorte que le bar graph se situe entre 60 % et 80 %.
précise
ou
notre
pour une liste exhaustive de
des
sondes
assorties
site
internet
de
leurs
