3.3.5) Paramétrages/Fuites (Test de fonction ou de fuites)
L'ecom-DP permet d'effectuer un test de fonction (Paramétrages/Fuites) sur les installations (jusqu'à
une pression de 100 hPa). Il faut avoir, préalablement, effectué un Test Pression sur l'installation avant
d'effectuer un Test de fonction.
Le calcul du taux de fuite se fait automatiquement selon l'équation suivante :
Avec : VB = Fuite de gaz (l/h)
V = Volume du circuit testé (volume de l'ensemble des conduites)
TM = Temps de mesure (h)
PA = Position du baromètre (hPa)
P1 = Pression au début de la mesure (hPa)
P2 = Pression à la fin de la mesure (hPa)
PB = Pression maximale (hPa)
f = Facteur (dépend du type de gaz sélectionné)

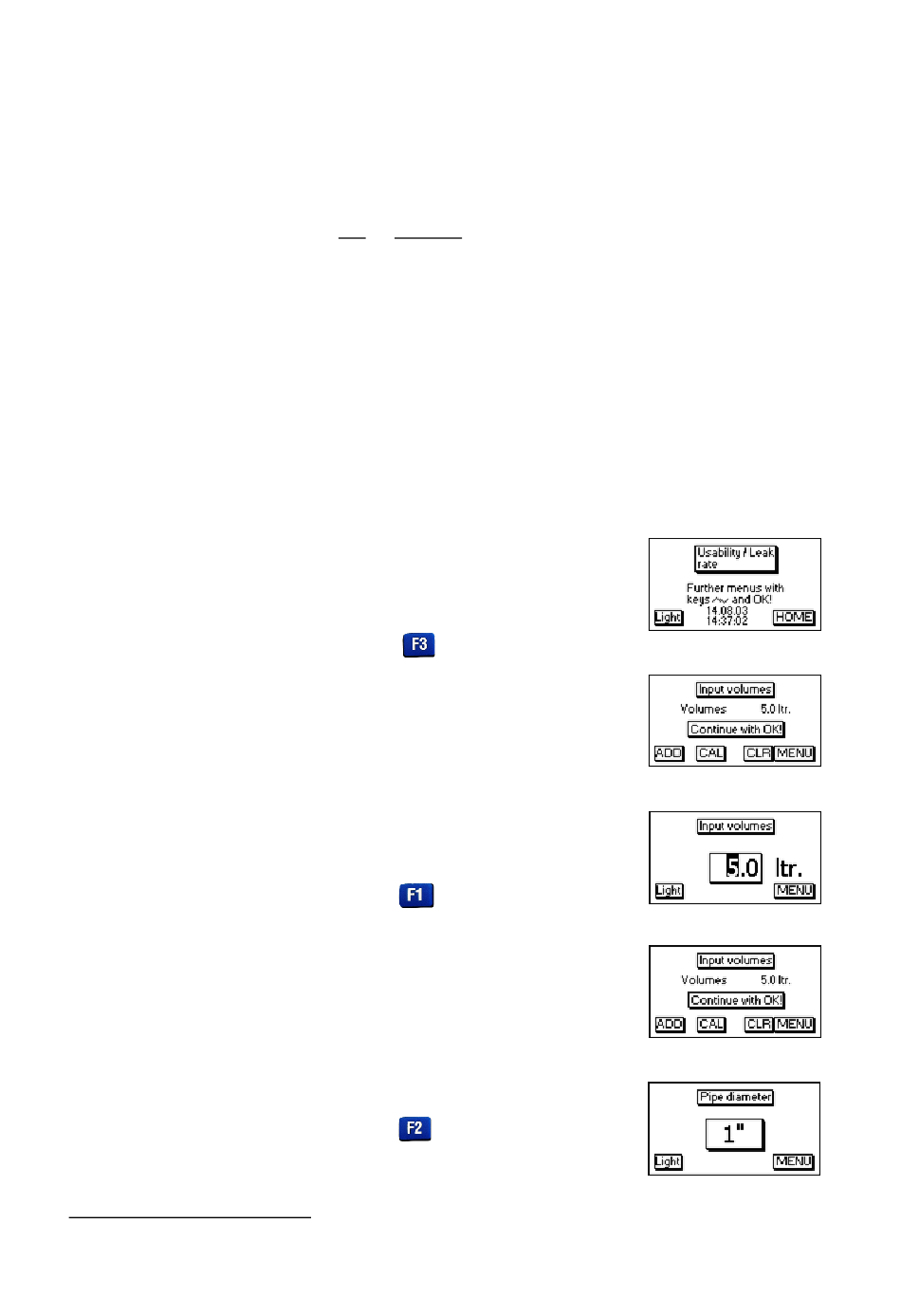

a) Réaliser un Test de fonction
Pour réaliser un Test de fonction, réaliser les étapes suivantes :
1. Fermer le conduit avec un bouchon approprié
2. Connecter votre ecom DP à l'installation (comme indiqué dans la
rubrique Comment brancher mon ecom-DP)
3. Allumer l'ecom-DP avec la touche ON
4. Appuyez sur la touche de fonction
menu Routines de mesures préprogrammées
5. Sélectionner le menu Paramétrages/Fuites à l'aide de touches
directionnelles
6. Entrer dans le menu Paramétrages/Fuites en appuyant sur OK
❽
7. Indiquer le volume de l'ensemble du circuit testé. Deux
possibilités s'offrent à vous :
•
Saisie manuelle du volume :
- Appuyer sur la touche
- Utiliser les touches directionnelles pour saisir le
volume du tuyau
- Appuyer sur la touche OK
du tuyau
- Répéter l'opération en appuyant à nouveau sur ADD
ou CAL pour obtenir le volume total du circuit
(l'ecom-DP
volumes ajoutés)
•
Calcul du volume du tuyau :
- Appuyer sur la touche
- Utiliser les touches directionnelles pour saisir le
diamètre du tuyau
6
Dans le cas où le circuit est composé de plusieurs tuyaux
ECOM | 5 RUE DE LISBONNE | F-67300 SCHILTIGHEIM | TEL. +33 (0) 88 18 47 70 | info@ecom.fr |
�� ���� + ��1
���� = × (
���� ���� + ��2
❾
 
et
❽
additionne
− 1) × ����/��1 × ��
(PROC) pour accéder au
(ADD)
pour valider le volume
automatiquement les
(CAL)
6
