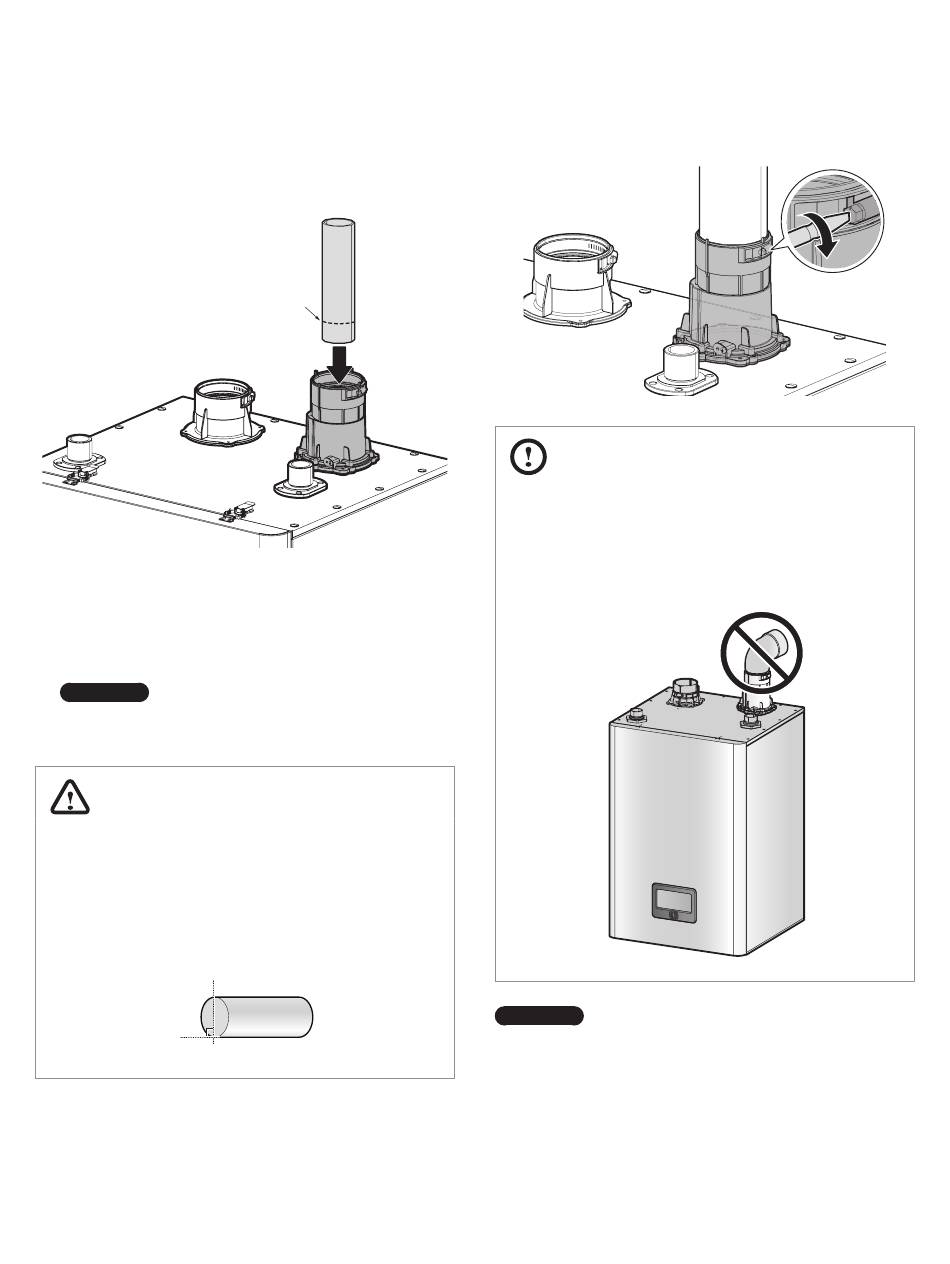

3.1.2 Raccordement du tuyau au clapet
1. Mesurez 7,94 cm (3 1/8 po) à partir de l'extrémité du tuyau de
ventilation et faites une marque à cette distance.
Mesurez 7,94 cm (3 1/8 po)
à partir de l'extrémité du tuyau
2. Insérez le tuyau de ventilation dans le manchon de l'évent pour
créer la première section du conduit de ventilation. Assurez-
vous d'insérer le tuyau complètement dans le manchon,
jusqu'à ce que l'extrémité entre en contact avec le fond de la
prise.
Vérifiez que le tuyau a été complètement
Remarque
inséré dans le manchon sur au moins 7,94 cm
(3 1/8 po) et que votre marque n'est plus
visible.
AVERTISSEMENT
Assurez-vous que le tuyau de ventilation est coupé de la
manière appropriée avant l'installation et que le tuyau est
entièrement raccordé au raccord du conduit d'évacuation des
gaz de combustion. Une coupe ou une installation inadéquate
du tuyau peut occasionner un bris du joint et une fuite des gaz
de combustion, ce qui pourrait entraîner des blessures graves
ou la mort.
90°
3. Utilisez un tournevis pour serrer la bride et sceller le joint de
façon appropriée.
7,94 cm
(3 1/8 po)
N'utilisez pas de coude dans le manchon d'évacuation pour la
première section du conduit de ventilation. L'utilisation d'un
coude directement au manchon ne permet pas de créer un
joint bien scellé entre les appareils et le tuyau de ventilation.
Une section de tuyau droite doit être utilisée pour la première
section du conduit de ventilation.
Remarque
MISE EN GARDE
La longueur du tuyau de ventilation entre
l'appareil et le tuyau du réseau principal du
système de ventilation commune ne doit pas
dépasser 3,66 m (12 pi) de longueur équivalente.
