Reportez-vous à la documentation fournie avec l'ordinateur pour déterminer si votre carte ATA
nécessite de placer les cavaliers sur la position sélection par câble.
Si vous placez les cavaliers sur la position sélection par câble, le câble IDE attribue automatiquement la
valeur maître et esclave selon la position de l'unité sur le câble. Utilisez la valeur sélection par câble
pour ce système de câblage, que l'unité soit le seul périphérique sur le câble ou le second. L'unité la
plus proche du contrôleur IDE est automatiquement l'unité maître. Tous les autres périphériques sur le
câble IDE doivent également être positionnés sur sélection par câble.
Etape 4. Montage de l'unité dans la baie
Attention
Veillez à utiliser les vis de fixation M3 x 5 mm de l'option lorsque vous les vissez directement sur
l'unité. L'utilisation de vis trop longues peut endommager l'unité.
Vous pouvez monter l'unité horizontalement ou verticalement dans l'ordinateur. Si vous la montez
verticalement, vous devez fixer les disques que vous insérez dans l'unité avant de refermer le plateau,
sinon la lecture ne pourra pas s'effectuer normalement.
1. Faites glisser l'unité dans la baie. Des procédures spécifiques peuvent être nécessaires pour installer
des périphériques de stockage. Pour plus d'informations, reportez-vous à la documentation fournie
avec l'ordinateur.
2. Alignez les orifices de vissage de la baie sur les orifices taraudés du boîtier de l'unité ou de la patte
de fixation.
3. Serrez légèrement les vis pour assurer leur position. Chaque côté comporte généralement deux vis.
Vérifiez que l'alignement est correct, puis serrez les vis, sans forcer, pour fixer l'unité.
Etape 5. Connexion des câbles à l'unité

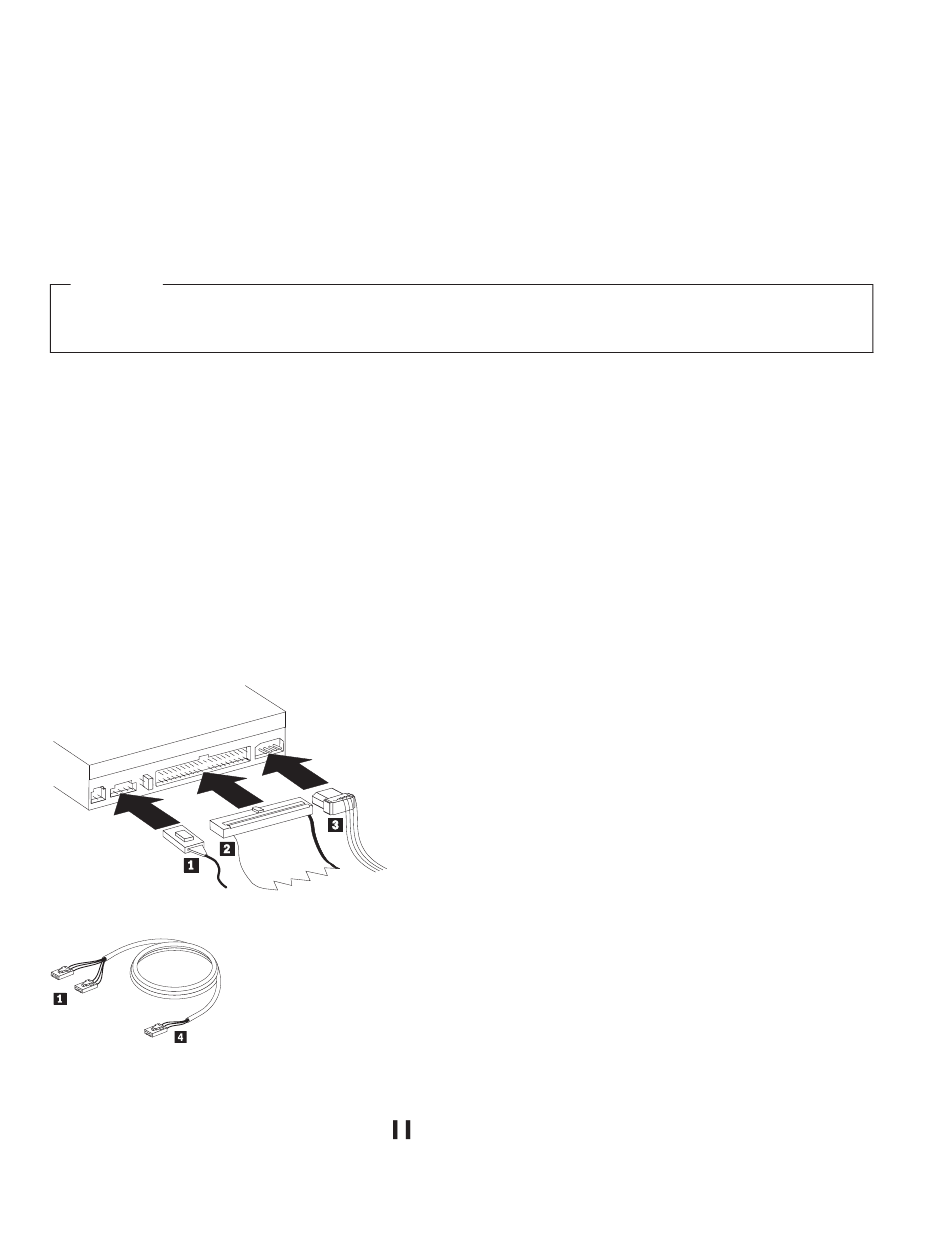

Le schéma suivant montre où connecter les câbles à l'unité.
Voici une illustration du câble audio interne fourni avec l'option.
Remarque : Certains ordinateurs sont équipés d'un connecteur plus petit, incompatible avec le câble
audio interne. Le cas échéant, vous devez vous procurer un câble audio adapté.
1. Reliez l'extrémité simple du connecteur 4 du câble audio interne sur le connecteur approprié de la
carte principale.
